Регулятор давления

Неисправность предохранительного клапана

Характерная неисправность предохранительного клапана ― плохая притирка посадочной поверхности тарельчатого клапана к своему седлу (направляющей втулке). В этом случае через неплотность, воздух стравливается из напорной магистрали в атмосферу при давлении, меньшем штатного давления срабатывания предохранительного клапана.

Также возможен излом регулировочной пружины в момент срабатывания и, как следствие, выхода направляющей крестовины за пределы направляющей втулки с дальнейшим перекосом тарельчатого клапана.

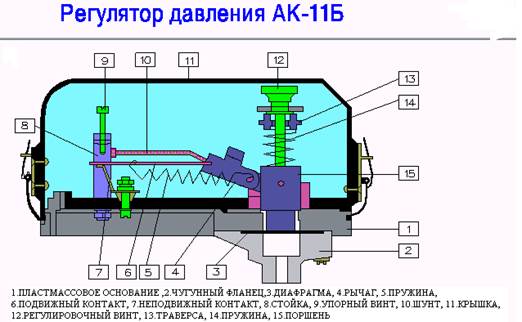

Регулятор давления АК-11Б предназначен для автоматического поддержания давления сжатого воздуха в напорной магистрали в диапазоне от 6,3 АТ до 8,2 АТ путем включения и отключения мотор-компрессора. Установлен на вагонах типа "Е" в кабине машиниста за его креслом, а на вагонах типа "Еж-3" и на номерных вагонах находится в салоне под первым левым сидением головного вагона.

На вагонах типа "Е" постоянно работает регулятор давления, соответствующий включенному тумблеру мотор-компрессора.

На вагонах типа "Еж-3" и номерных вагонах оба регулятора работают параллельно и независимо друг от друга. Однако, включает и отключает мотор-компрессор на составе тот регулятор давления, у которого регулировка на замыкание контактов (включения мотор-компрессора) несколько завышена относительно другого регулятора.

Технические данные регулятора давления следующие:

· Раствор контактов, мм 5 ÷ 15

· Нажатие контактов, Н (кгс) 2 ÷ 5 (0,2 ÷ 0,5)

· Ток продолжительного режима, А 20

· Номинальное напряжение, В 70

· Давление воздуха, МПа (кгс/см²):

· для включения 0,63 ÷ 0,68 (6,3 ÷ 6,8)

· для отключения 0,77 ÷ 0,82 (7,7 ÷ 8,2)

Регулятор давления подключен к напорной магистрали через расположенный рядом с ним двухходовой разобщительный кран.
