Определите критический путь и проанализируйте возможности сокращения продолжительности разработки РЭС

В соответствии с вариантом задания (табл. 2.1.) постройте фрагмент сетевого графика выполнения работ (общесистемная часть и две подсистемы) по проектированию и созданию опытного образца РЭС, функциональная схема которого представлена на рис. 2.1. Перечень работ по отдельным блокам проектируемой РЭС (подсистемам) приведен в табл. 2.2 - 2.11.

3. Дайте анализ потребности ресурсов и проведите оптимизацию сетевого графика методом «время – затраты».

Обозначения: t_i, нед – длительность работы с номером i;

C_i, у.е. – потребность в ресурсах для работы с номером i.

k_ПР – коэффициент прироста стоимости работы.

Варианты задания (форма для студентов)

Таблица 2.1.

Вариант	Подсистемы	Вариант	Подсистемы	Вариант	Подсистемы	Вариант	Подсистемы
	0,1,6		0,4,6		0,1,5		0,7,8
	0,1,7		0,4,7		0,2,3		0,1,9
	0,1,8		0,4,8		0,2,4		0,2,9
	0,2,6		0,5,6		0,2,5		0,3,9
	0,2,7		0,5,7		0,3,4		0,4,9
	0,2,8		0,5,8		0,3,5		0,5,9
	0,3,6		0,1,2		0,4,5		0,6,9
	0,3,7		0,1,3		0,6,7		0,7,9
	0,3,8		0,1,4		0,6,8		0,8,9

Варианты задания (форма для преподавателя)

Номер варианта	Номера подсистем	Распределение ресурсов по подсистемам
	0,1,6	Конструктор, схемотехник, программист
	0,1,7
	0,1,8
	0,2,6
	0,2,7
	0,2,8
	0,3,6
	0,3,7
	0,3,8
	0,4,6
	0,4,7
	0,4,8
	0,5,6
	0,5,7
	0,5,8
	0,1,2	Конструктор, схемотехник, схемотехник
	0,1,3
	0,1,4
	0,1,5
	0,2,3
	0,2,4
	0,2,5
	0,3,4
	0,3,5
	0,4,5
	0,6,7	Конструктор, программист, программист
	0,6,8
	0,7,8
	0,1,9	Конструктор, схемотехник, программист
	0,2,9
	0,3,9
	0,4,9
	0,5,9
	0,6,9	Конструктор, программист, программист
	0,7,9
	0,8,9

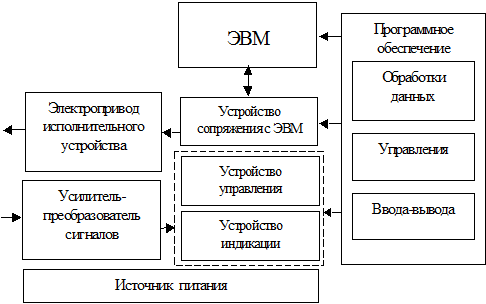

Рис. 2.1.

Подсистема 0. Общесистемная разработка

Профессия исполнителей: конструктор. k_ПР = 8

Таблица 2.2.

Номер работы	Наименование работы	tk, нед	Ck, у.е.
	Разработка технического предложения по РЭС
	Разработка технических заданий по подсистемам РЭС
	Разработка конструкторской документации опытного образца РЭС
	Изготовление опытного образца РЭС
	Разработка программы испытаний РЭС
	Проведение государственных испытаний РЭС
	Корректировка конструкторской документации по результатам испытаний

Примечания:

1. Работы 1 и 2 предшествуют разработке подсистем РЭС;

2. Работы 3-7 выполняются после завершения разработки всех подсистем РЭС;

3. Работа 5 может выполняться параллельно с работами 3 и 4.

Подсистема 1: Усилитель-преобразователь сигналов

Профессия исполнителей: схемотехник. k_ПР = 4

Таблица 2.3.

Номер работы	Наименование работы	tk, нед	Ck, у.е.
	Анализ вариантов конструкции усилителя-преобразователя
	Разработка электрической принципиальной схемы усилителя 1
	Разработка конструкции и изготовление макета усилителя 1
	Разработка электрической принципиальной схемы усилителя 2
	Разработка конструкции усилителя 2
	Разработка электрической принципиальной схемы преобразователя
	Разработка конструкции преобразователя
	Изготовление макета преобразователя
	Комплексирование макетов и испытание усилителя-преобразователя
	Корректировка электрической принципиальной схемы усилителя-преобразователя

Примечания:

1. Усилитель-преобразователь включает три конструктивно независимых узла: узел усилителя 1, узел усилителя 2 и преобразователя;

2. Целесообразна параллельная разработка усилителя 1, усилителя 2 и преобразователя.

Подсистема 2: Электропривод исполнительного устройства

Профессия исполнителей: схемотехник.. k_ПР = 4

Таблица 2.4.

Номер работы	Наименование работы	tk, нед	Ck, у.е.
	Разработка функциональной схемы электропривода
	Разработка конструкции исполнительного механизма
	Изготовление исполнительного механизма
	Разработка конструкции редуктора
	Изготовление редуктора
	Разработка электрической принципиальной схемы устройства управления
	Разработка конструкции устройства управления
	Изготовление макета устройства управления
	Комплексирование, испытание макета электропривода
	Корректировка конструкторской документации по результатам испытаний

Примечания.

1. Электропривод включает три конструктивно-независимых узла: исполнительный механизм, электродвигатель с редуктором, устройство управления;

2. Целесообразна параллельная разработка узлов электропривода;

3. Работа 20 предшествует работам 21-29;

4. Работы 28 и 29 выполняются после изготовления макетов узлов.

Подсистема 3: Устройство управления.

Профессия исполнителей: схемотехник.. k_ПР = 4

Таблица 2.5.

Номер работы	Наименование работы	tk, нед	Ck, у.е.
	Определение состава органов управления РЭС
	Разработка конструкции панели управления РЭС
	Изготовление панели управления РЭС
	Разработка схем и конструкции имитатора РЭС
	Изготовление имитатора РЭС
	Разработка программного обеспечения имитатора РЭС
	Отладка программного обеспечения, испытание имитатора РЭС
	Комплексирование устройства управления и отображения с имитатором РЭС
	Испытания устройства управления и отображения в автономном режиме с использованием имитатора РЭС
	Корректировка конструкторской документации по результатам испытаний

Примечания.

1. Имитатор РЭС создается для испытаний устройства управления в автономном режиме;

2. Целесообразна параллельная разработка имитатора РЭС и остальных устройств;

3. Целесообразно параллельно выполнять работу 35 и работы 33 и 34.

Подсистема 4: Устройство сопряжения с ЭВМ

Профессия исполнителей: схемотехник. k_ПР = 4

Таблица 2.6.

Номер работы	Наименование работы	tk, нед	Ck, у.е.
	Разработка коммутатора входных сигналов
	Изготовление коммутатора входных сигналов
	Разработка и изготовление преобразователя напряжение-код
	Разработка коммутатора сигналов управления с ЭВМ
	Изготовление коммутатора сигналов управления
	Разработка электрической принципиальной схемы имитатора датчиков входных сигналов
	Разработка конструкции имитатора датчиков
	Изготовление имитатора датчиков
	Комплексирование узлов и испытания устройства сопряжения с ЭВМ
	Корректировка конструкторской документации по результатам испытаний

Примечания.

1. Имитатор датчиков создается для испытания устройства сопряжения с ЭВМ в автономном режиме;

2. Целесообразна параллельная разработка узлов устройства (коммутатор входных сигналов, преобразователь напряжение-код, коммутатор сигналов управления, имитатор датчиков);

3. Работы 48 и 49 выполняются после изготовления узлов.

Подсистема 5: Источник питания

Профессия исполнителей: схемотехник. k_ПР = 4

Таблица 2.7.

Номер работы	Наименование работы	tk, нед	Ck, у.е.
	Разработка источника питания на –24 В, ток 5 А
	Изготовление и настройка источника питания на –24 В
	Разработка стабилизированного источника питания на –12 В, ток 8 А
	Изготовление источника питания на –12 В
	Настройка и испытание источника питания на –12 В
	Разработка стабилизированного источника питания на +5 В, ток 2 А
	Изготовление источника питания на +5 В
	Настройка и испытания источника питания на +5 В
	Комплексирование и испытание источника питания РЭС
	Корректировка конструкторской документации по результатам испытаний

Примечания.

1. Целесообразна параллельная разработка источников питания на –24 В, –12 В, +5 В;

2. Работы 58 и 59 выполняются после изготовления и настройки отдельных источников питания.

Подсистема 6: Программное обеспечение обработки данных

Профессия исполнителей: программист. k_ПР = 4

Таблица 2.8.

Номер работы	Наименование работы	tk, нед	Ck, у.е.
	Разработка структуры базы данных РЭС
	Подготовка исходных данных для комплексной отладки программного обеспечения
	Разработка алгоритма модификации базы данных
	Корректировка и отладка программы модификации данных
	Разработка алгоритма быстрого поиска данных
	Кодирование и отладка программы поиска данных
	Разработка алгоритма преобразования векторов данных
	Кодирование и отладка программы преобразования векторов данных
	Комплексная отладка программного обеспечения подсистемы обработки данных
	Описание алгоритмов и программ подсистемы

Примечание.

1. Целесообразна параллельная разработка программ: модификация данных, быстрого поиска данных, преобразования векторов;

2. Работа 60 предшествует разработке программ;

3. Результат работы 61 требуется к моменту начала комплексной отладки программного обеспечения обработки данных;

4. Работа 69 следует за работой 68.

Подсистема 7: Программное обеспечение управления

Профессия исполнителей: программист. k_ПР = 2

Таблица 2.9.

Номер работы	Наименование работы	tk, нед	Ck, у.е.
	Разработка метода оценки состояния внешней среды по данным входных датчиков РЭС
	Разработка алгоритма оценки состояния внешней среды
	Кодирование и отладка программы оценки состояния внешней среды
	Разработка метода автоматизированного принятия решений
	Разработка алгоритма принятия решений
	Кодирование и отладка программы принятия решений
	Разработка алгоритма управления электроприводом
	Кодирование и отладка программы управления электроприводом
	Комплексная отладка программного обеспечения управления
	Описание алгоритмов и программ подсистемы

Примечания.

1. Целесообразна параллельная разработка программ: оценки состояния, принятия решений, управления электроприводом;

2. Работы 78 и 79 выполняются последовательно после разработки программ.

Подсистема 8: Программное обеспечение ввода-вывода

Профессия исполнителей: программист. k_ПР = 2

Таблица 2.10.

Номер работы	Наименование работы	tk, нед	Ck, у.е.
	Разработка алгоритма ввода команд с устройства управления РЭС
	Кодирование и отладка программы ввода команд
	Разработка алгоритма ввода данных с входных датчиков РЭС
	Кодирование и отладка программы ввода данных с датчиков
	Разработка математической модели потока входных сигналов РЭС
	Разработка и отладка программного имитатора входных сигналов
	Разработка формы представления данных на терминале отображения РЭС
	Разработка алгоритма формирования кадров изображения на терминале отображения
	Кодирование и отладка программы формирования кадров
	Описание алгоритмов и программ подсистемы

Примечания.

1. Целесообразна параллельная разработка программ: ввода команд, ввода данных, вывода данных на терминал отображения РЭС;

2. Для начала работы 83 требуются результаты работ 82 и 85;

3. Работа 89 выполняется после разработки всех программ.

Подсистема 9: Устройство индикации

Профессия исполнителей: схемотехник. k_ПР = 2

Таблица 2.11.

Номер работы	Наименование работы	tk, нед	Ck, у.е.
	Определение состава и видов отображения данных
	Разработка дизайна и конструкции индикатора
	Изготовление панели индикатора
	Разработка алгоритма программно-аппаратной коммутации данных
	Разработка схем и конструкции коммутатора данных
	Изготовление коммутатора данных
	Кодирование и отладка программы коммутации данных
	Разработка и изготовление имитатора потока данных
	Испытания устройства индикации в автономном режиме с использованием имитатора потока данных
	Корректировка конструкторской документации по результатам испытаний

Примечания.

1. Имитатор потока данных создается для испытания устройства индикации в автономном режиме;

2. Целесообразна параллельная разработка и изготовление имитатора потока данных, панели индикатора и коммутатора данных;

3. Для выполнения работы 96 необходимы результаты работы 93

4. Целесообразно параллельно выполнять работу 96 и работы 94 и 95.

Порядок выполнения задания.

1. Постройте частные сетевые графики, обозначив дуги графа номерами работ и предварительно пронумеровав события частного сетевого графика общесистемного блока.

2. Постройте комплексный сетевой график, проведя сшивание частных сетевых графиков.

a. События обозначьте в виде кругов, разделенных на 4 сектора;

b. Окончательно пронумеруйте события;

c. Над дугами графа проставьте длительности работ;

d. В таблицы перечней работ внесите коды работ (пары индексов i,j).

3. Рассчитайте параметры времени событий, длительность критического пути. На сетевом графике обозначьте критический путь.

4. Рассчитайте параметры времени работ. Расчет оформите в виде таблицы:

Задание	Код работы	Параметры работы
Номер работы k	tk, нед.	Ck у.е.	i	j	t^РНij	t^РОij	t^ПОij	t^ПНij	R^Пij	R^Сij

5. Проанализируйте ресурсы комплекса работ. Проанализируйте резервы времени работ.

6. Проведите оптимизацию комплекса работ методом «время – ресурсы». По возможности, добейтесь равенства времени выполнения подсистем, а в подсистемах – времени выполнения параллельных цепочек работ.

7. Перераспределение ресурсов производите порциями, кратными значению k_ПР. Если подсистемы в Вашем задании имеют одну и ту же профессию исполнителей, допустимо перераспределение ресурсов между подсистемами.

РЕШЕНИЯ

Частные сетевые графики

Профессия исполнителей: конструктор.
	Подсистема 0 Общесистемная разработка
Профессия исполнителей: схемотехник.
	Подсистема 1 Усилитель-преобразователь сигналов
	Подсистема 2 Электропривод исполнительного устройства
	Подсистема 3 Устройство управления
	Подсистема 4 Устройство сопряжения с ЭВМ
	Подсистема 5 Источник питания
Профессия исполнителей: программист.
	Подсистема 6 Программное обеспечение обработки данных
	Подсистема 7 Программное обеспечение управления
	Подсистема 8 Программное обеспечение ввода-вывода
Профессия исполнителей: схемотехник.
	Подсистема 9 Устройство индикации

Вариант 1

Топология комплексного сетевого графика.

ОТВЕТЫ

Остальные ответы можно получить при помощи файла << Решение вариантов_1.xls >>:

1. На листе «Опт_время-затраты» в ячейку E1 вводится номер варианта (от 1 до 36 включительно)

2. При всех нулевых значениях реквизита D C_ij получается результат расчета сети по исходным данным. Печать – с листа «Для печати».

3. Для оптимизации задаются значения D C_ij в соответствии с принятым решением о перераспределении ресурсов. Результат оптимизации отображается на листе «Опт_время-затраты».

4. Для предохранения от случайностей все листы защищены от внесения изменений, за исключением:

· Полей «Вариант» (ячейка E1) и D C_ij (ячейки S4:S10; S14:S23; S25:S34) листа «Опт_время-затраты»;

· Полей t_i, C_j (цифровые ячейки столбцов C и D) листа «Исходные данные»;

· Цифровых ячеек полей C _Ч и K _прир (ячейки F4; G4; F14; G14; F27; G27 и т.д.) листа «Исходные данные».

Дата добавления: 2015-06-26
