Деформации кручения

(1) Для замкнутых тонкостенных сечений и сплошных сечений деформации кручения могут,
в общем случае, не учитываться.

(2) Для открытых тонкостенных элементов может потребоваться учет деформаций кручения. Для очень гибких поперечных сечений, как правило, производится расчет на основании модели решетчатой балки, в других случаях — на основании ферменной модели. Во всех случаях, как правило, расчет необходимо производить согласно правилам расчета для изгиба и продольной силы, а также для поперечного усилия.

(1)Р Требование настоящего раздела дополняют требования 6.2 и касаются продавливания сплошных плит, ребристых перекрытий со сплошными сечениями над колоннами и фундаментов.

(2)Р Продавливание может произойти вследствие действия сосредоточенных нагрузок или реакций, приложенных на относительно малой площади, называемой площадью приложения нагрузки A _load.

(3) Подходящая расчетная модель для проверки прочности от продавливания для предельного состояния по несущей способности представлена на рисунке 6.12.

(4) Сопротивление продавливанию необходимо определять на грани колонны и на основном контрольном периметре u ₁. Если требуется поперечная арматура, необходимо найти другой периметр u _out,ef, для которого уже не требуется поперечная арматура.

(5) Требования настоящего подраздела действуют, главным образом, для случая равномерно распределенной нагрузки. В определенных случаях, как, например, для фундаментов, нагрузка в пределах контрольного периметра увеличивает сопротивление конструктивной системы и может быть вычтена при определении расчетных напряжений от продавливания.

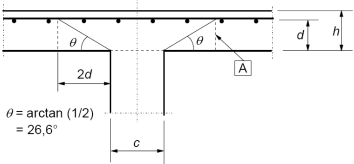

а)

А — основное контрольное сечение

b)	В — площадь A cont в пределах основного контрольного периметра; С — основной контрольный периметр u 1; D — площадь приложения нагрузки A load; r cont — дальнейший контрольный периметр

Рисунок 6.12 — Модель расчета на продавливание

в предельном состоянии по несущей способности:

а — сечение;
