Блок мультиметров. Набор трансформаторов

Набор трансформаторов

Набор трансформаторов включает в себя четыре разборных трансформатора, выполненных на разъёмных U-образных сердечниках из электротехнической стали с толщиной листа 0,08 мм. Сечение сердечника 16´12 мм. На трёх трансформаторах установлены катушки 900/300 витков, на четвёртом 100/100 витков, однако, они легко переставляются. Номинальные параметры трансформаторов при частоте 50 Гц приведены в табл. 1.2.

Таблица 1.2

W	UH, B	IH, мА	R, Ом	SH, ВА
	2,33		0,9	1,4
			4,8	1,4
		66,7		1,4

Блок мультметров предназначен для измерения напряжений, токов, сопротивлений, а также для проверки диодов и транзисторов. Общий вид блока представлен на рис. 1.4. В нём установлены 2 серийно выпускаемых мультиметра MY60, MY62 или MY64. Подробная техническая информация о них и правила применения приводится в руководстве по эксплуатации изготовителя. В блоке установлен источник питания мультиметров от сети с выключателем и предохранителем на 1 А. На лицевую панель блока вынесены также четыре предохранителей защиты токовых цепей мультиметров.

Для обеспечения надёжной длительной работы мультиметров соблюдайте следующие правила:

· Не превышайте допустимых перегрузочных значений, указанных в заводской инструкции для каждого рода работы

· Когда порядок измеряемой величины неизвестен, устанавливайте переключатель пределов измерения на наибольшую величину.

· Перед тем, как повернуть переключатель для смены рода работы (не для изменения предела измерения!), отключайте щупы от проверяемой цепи.

· Не измеряйте сопротивление в цепи, к которой подведено напряжение.

· Не измеряйте ёмкость конденсаторов, не убедившись, что они разряжены.

· Будьте внимательны при измерении тока мультиметрами МY62 и МY64. Предохранитель 0,2 А этих мультиметов может перегореть от источников напряжения имеющихся в данном стенде. Мультиметр МY60 защищён предохранителем 2 А, который не может перегореть от токов, создаваемых источниками данного стенда.

Рис. 1.4

До подключения мультметра к цепи необходимо выполнить следующие операции:

· выбор измеряемой величины: - V, ~ V, - A, ~ A или W;

· выбор диапазона измерений соответственно ожидаемому результату измерений;

· правильное подсоединение зажимов мультиметра к исследуемой цепи.

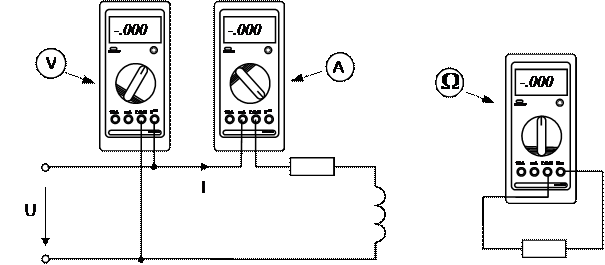

Присоединение мультиметра как вольтметра, амперметра и омметра показано на рис. 1.5.

Рис. 1.5
