Кубиковая прочность

При осевом сжатии кубы разрушаются вследствие разрыва бетона в поперечном направлении (рис. 2,а).Наклон трещин разрыва обусловлен силами трения, которые развиваются на контактных поверхностях — между подушками пресса и гранями куба. Силы трения, направленные внутрь, препятствуют свободным поперечным деформациям куба и создают эффект обоймы. Удерживающее влияние сил трения по мере удаления от торцевых граней куба уменьшается, поэтому после разрушения куб приобретает форму четырех усеченных пирамид, сомкнутых малыми основаниями. Если при осевом сжатии куба устранить влияние сил трения смазкой контактных поверхностей, поперечные деформации проявляются свободно, трещины разрыва становятся вертикальными, параллельными действию сжимающей силы, а временное сопротивление уменьшается примерно вдвое (рис. 2,б).Согласно стандарту кубы испытывают без смазки контактных поверхностей.

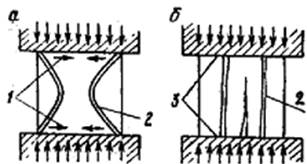

Рис. 2. Характер разрушения бетонных кубов

а- при трении по опорным плоскостям; б – при отсутствии силы трения;

1 – силы трения; 2 – трещины; 3 – смазка

Опытами установлено, что прочность бетона одного и того же состава зависит от размера куба: если временное сопротивление сжатию бетона для базового куба с ребром 150 мм равно R, то для куба с ребром 200 мм оно уменьшается приблизительно до 0,93 R, а для куба с ребром 100 мм — увеличивается до 1,1 R. Это объясняется изменением эффекта обоймы с изменением размеров куба и расстояния между его торцами.

Дата добавления: 2015-06-26
