Основа расчета ригелей, плит перекрытий и покрытий

Семинар

Расчет изгибаемых элементов по наклонным сечениям

Воспринимается растянутой арматурой, хомутами.

Расчет на поперечную силу (Мы их уму запишем на экзамене. Нужно только общее представление)

Q ≤ 0,3 φ_ω1 * ω_b1 Rtbh₀

Q ≤ φb₃ * Rbt * bh₀

П 3.31 и эмпирические коэффициенты

Прочность бетона при осевом растяжении Rbt

Рабочая высота h₀

Ширина поперечного сечения b

20.03.14

Пример 1

Запроектировать плиту покрытия с круглыми пустотами. Геометрические размеры:

Пролет l = 6м

Ширина В = 1,5м (для всех плит кроме сплошного сечения)

Толщина плиты h=0,22м

Нагрузка q1 = 848 кг/м² поверхностная

q = b * q1 = 100 кг/м²

Мmax = (ql²)/8 = 5850 кг/м

Материалы: бетон класса В20 R_b=117кг/см²

Арматура класса AIII Rs = 3750 кг/см2 – рабочая

Вспомогательная - AI

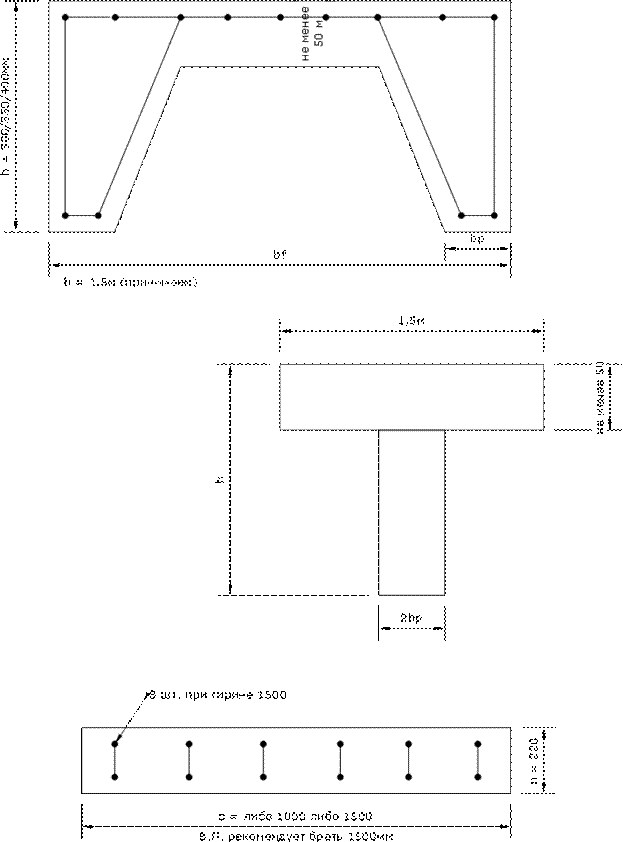

hf = h’f = (h – 0,9d)/2 = 38

bp (ребра) = b – 7 * 0,9d = 492мм

ξ = x/h₀

ξ = от 0,2 до 0,4

x = ξ * h₀ = 0,2 * 18 = 3,6 см

Составим условие прочности:

M (которое равно 5850) ≤ (Rb * b’f * h’f (h₀ – 0,5 h’f)/100 = 10740 кг*м

“Определим арматуру”

Rs * As = Rb * d * x

As = (Rb * b * x)/Rs = 18,72 см²

As^ф (фактическая) = 8 * Ø18

As^ф = 20,36 см²

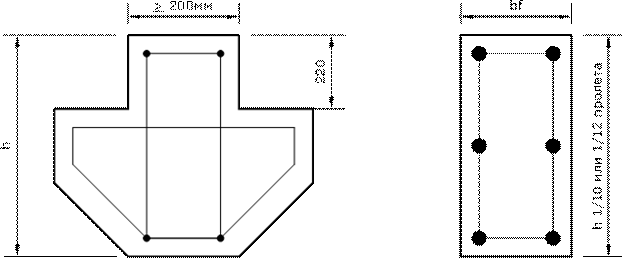

dx (хомута) ≥ d/4

берем d = 10 (т.к. он минимальный)

a ≥ 1,5d (расстояние от нижней границы до ц.т. арматуры?????)

с ≥ d (защитный слой не менее 18)

Hint: Уши не работают! b = ½ или 1/3 о т h
