Порядок выполнения эксперимента. Экспериментальная часть

Экспериментальная часть

Общие сведения

Цепь постоянного тока с последовательным соединением резисторов

Если резисторы или любые другие нагрузки соединены последовательно (рис. 3.1), по ним проходит один и тот же ток. Величина тока определяется приложенным напряжением U и Эквивалентным сопротивлением R _экв:

I = U / R _экв,

где R _экв = S R = R ₁ + R ₂ + R ₃.

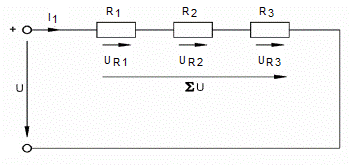

Рис. 4.7.1

На каждый отдельный резистор при этом приходится некоторое частичное напряжение. Сумма частичных напряжений в соответствии со вторым законом Кирхгофа равна полному приложенному напряжению:

I×R ₁ + I×R ₂ + I×R ₃ = U.

Задание

Измеряя токи и напряжения, убедиться, что ток одинаков в любой точке последовательной цепи и что сумма частичных напряжений равна напряжению, приложенному ко всей цепи. Сравнить результаты измерения с расчётом.

• Соберите цепь согласно монтажной схеме (рис. 3.2). Последовательно с резисторами 47, 100 и 220 Ом включите специальные миниблоки для подключения амперметра.
• С помощью двухжильного кабеля со штекером поочередно подключайте к этим миниблокам мультиметр в режиме измерения тока и измеряйте ток вдоль всей последовательной цепи. Убедитесь, что ток имеет одно и то же значение и запишите его в табл. 3.1.
• Затем измерьте напряжения на каждом резисторе, а также полное напряжение на входе цепи. Все измеренные величины занесите в табл. 3.1.
• Рассчитайте эквивалентное сопротивление цепи, ток и падение напряжения на каждом резисторе. Результаты занесите в табл. 3.1 и сравните с измеренными значениями.

Рис. 3.2

Таблица 4.7.1

	Ток (I), мА	Падения напряжения на резисторах, В	Напряжение на входе цепи, В
47 Ом (U 1)	100 Ом (U 2)	220 Ом (U 3)	R экв=… Ом (U)
Измеренные значения
Рассчитанные значения

· Проверьте выполнение второго закона Кирхгофа по экспериментальным и по расчётным значениям напряжений:

U = U1 + U2 + U3.
