Отчет по лабораторной работе №3 по дисциплине «Электроника»

Исполнитель

Студент, 8В92 ____________ И. В. Вальт

(подпись)

____________

(дата)

Руководитель

Старший преподаватель ____________ С. В. Силушкин

(подпись)

____________

(дата)

Томск - 2011

Цели работы:

1. Получение практических навыков схемного введения биполярного транзистора в заданный режим покоя;

2. Определение основных свойств транзистора в усилительном и ключевых режимах;

3. Овладение методикой работы в учебной лаборатории в программно-аппаратной среде NI ELVIS.

Задачи работы:

1. Подготовка к лабораторной работе, т. е. формирование знаний и пониманий процессов, происходящих в исследуемых схемах;

2. Проработка разделов порядка выполнения работы. Поиск ответов по каждому пункту на вопросы: как его реально выполнить? Что должно быть получено в результате его выполнения (прогнозируемый результат)?;

3. Снятие вольтамперной характеристики (ВАХ) биполярного транзистора VT1, используя анализатор (Three–wire Current–Voltage Analyzers) и сохранение данных для отчета;

4. Приобретение навыков исследования режимов работы транзистора с привлечением регулируемого источника питания (Variable Power Supplies), цифрового мультиметра (Digital Multimeter – DMM), функционального генератора (FGEN) и осциллографа (Scope);

5. Обработка полученных экспериментальных данных, подготовка и защита отчета.

Ход работы:

1. Получение ВАХ транзистора VT1

Соберём схему для снятия выходных ВАХ биполярного транзистора VT1(схема 1)

Схема 1. Схема эксперимента для снятия выходных ВАХ транзистора в программно-аппаратной среде NI ELVIS.

Получим семейство выходных ВАХ транзистора VT1(рис. 1).

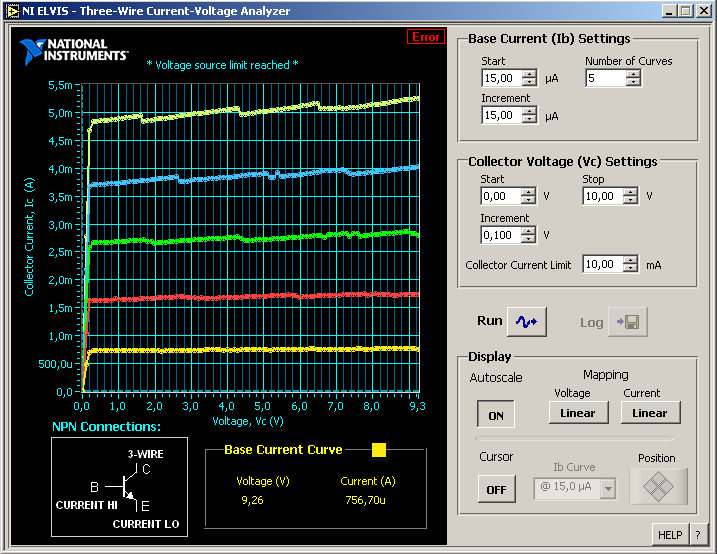

Рис. 1. Семейство выходных ВАХ транзистора VT1.

Соберём схемы для снятия входных ВАХ транзистора VT1 (схемы 2 и 3).

Схема 2. Схема для снятия входной ВАХ транзистора VT1 KT503, при UКЭ = 0 В.

Схема 3. Схема для снятия входной ВАХ транзистора VT1 KT503, при UКЭ = +5 В.

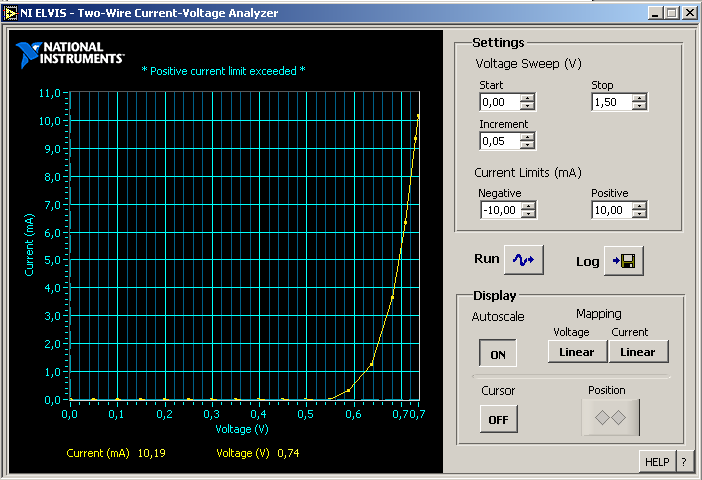

Рис. 2. Входная ВАХ транзистора VT1 KT503, при U_КЭ = 0 В.

Рис. 3. Входная ВАХ транзистора VT1 KT503, при U_КЭ = +5 В.
