Выходные каскады усилителей

Схема включения с общим коллектором (ОК). Хар-ки схемы

Суммирующий ОУ

Выполняет функцию суммирования входных сигналов

Если принять , … , ,

∑Ii=I0, - (коэффициент масштабирования), то Uвых=∑

В данной схеме кроме сложения происходит масштабирование по каждому входному U (сигналу)

В схеме с общим коллектором общим для входа и выхода является коллектор. Схема имеет вид:

В схеме Uвых = Ек – Uкэ или Uвых = I_Э * Rн или Uвых = Uвх – U_БЭ.

Iвх = I_Б , Iвых = Iэ

Характеристики схемы с общим коллектором

1. Коэф. усиления по току:

К_IK = ∆Iвых/∆Iвх =∆Iэ/∆I_Б =|т.к ∆Iэ=∆Iк +∆I_Б |= ∆Iк/∆I_Б +1 = ϐ+1 ≈ | т.к ϐ>>1|≈ϐ

2. Коэф. усиления по U:

К_UK =∆Uвых/∆Uвх = (∆Uвх-∆U_БЭ )/∆Uвх=1-∆U_БЭ /∆Uвх =|т.к ∆U_БЭ близко к 0; значит ∆U_БЭ /∆Uвх ≈0 |≈1

Следовательно в схеме не происходит усиления по напряжению(Uвых≈Uвх)

Это свойство дало название схеме с общим коллектором: эммитерный повторитель.

3. Коэф. усиления по мощности:

Крк = К_IK * K_UK = (ϐ +1)*1≈ϐ

T.е в схеме выполняется усиление по I и по мощности. Одно из основных достоинств этой схемы состоит в том, что она обладает большим входным сопротивлением и малым выходным сопротивлением.

Rвх≈ϐ*Rн

Это свойство в основном используется в электронных схемах. Эммитерный повторитель выполняет роль согласующего каскада в схемах многоступенчатого усиления(многокаскадного усиления).

Ранее рассмотренные усилители используются для предварительного усиления сигнала, выходная мощность незначительная. В большинстве случаев сигнал на нагрузке (сигн. На вых. Некаскадного усилит.) должен обладать достаточно большой мощностью, поэтому последствия предварительного усиления спец-ые схему усилителей мощности.

Основные требования к усилителям мощности.

1) Должен минимально искажать сигнал.

2) Обладать большим КПД

Выходные каскады бывают 2-х типов.

1) Однотактные усилит. Мощности, стр-ся по той же сх.что и усилит. Низкой частоты, их недостаток в том, что КПД очень низкий

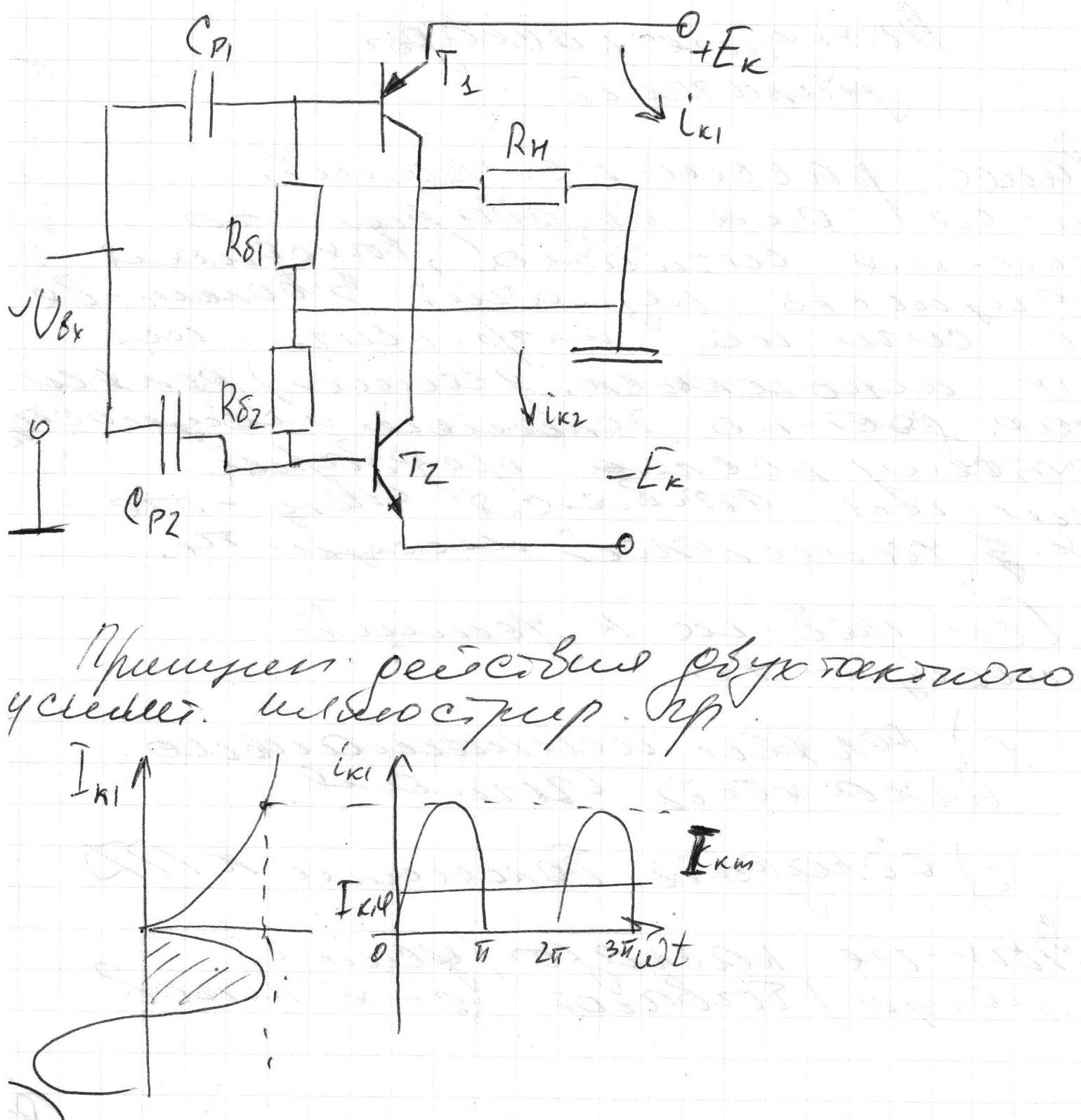

2) В осн. исп-ся двухтактные, построенные по схеме с общим эмиттером.

В сх. Начальная рабочая т. установлена в положение 0 след-но по схеме не протекает постоянное состояние, что повышает КПД схемы.

Для того что бы снизить искажение сигнала до мин. Каждый полупериод входного сигнала через нагрузку протекает ток того транзистора который нах. во вкл. сост, так согласно графиков: 1 период входного напряжения, приводит к пульсирующему току 1-го коллектора. Соотв-но ток коллектора протекает через нагрузку в след. Полупериод от пи до 2пи.

Ток нагрузки:
