Биполярные транзисторы. Устройство, принцип действия.

Транзистором называется полупроводни­ковый преобразовательный прибор, имеющий не менее трёх выводов и способный усили­вать мощность. Классификация транзисторов производится по следующим признакам:

• По материалу полупроводника - обычно германиевые или кремниевые;

• По типу проводимости областей (только биполярные транзисторы): с прямой проводимо­стью (p-n-p - структура) или с обратной проводимостью (n-p-n - структура);

• По принципу действия транзисторы подразделяются на биполярные и полевые (униполяр­ные);

• По частотным свойствам;

НЧ (<3 МГц);

СрЧ (3÷30 МГц);

ВЧ и СВЧ (>30 МГц);

• По мощности. Маломощные транзисторы ММ (<0,3 Вт), средней мощности СрМ (0,3÷3Вт), мощные (>3 Вт).

Маркировка.

I - материал полупроводника: Г - германий, К - кремний.

II - тип транзистора по принципу действия: Т - биполярные, П - полевые. III - три или четыре цифры - группа транзисторов по электрическим параметрам. Первая циф­ра показывает частотные свойства и мощность транзистора в соответствии с ниже приведён­ной таблицей.

IV – модификация транзистора в 3-й группе.

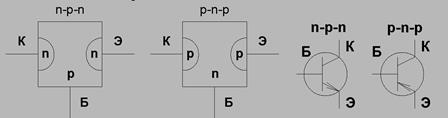

Устройство биполярных транзисторов. Основой биполярного транзистора является кри­сталл полупроводника p-типа или n-типа проводимости, который также как и вывод от него называется базой. Диффузией примеси или сплавлением с двух сторон от базы образуются области с противопо­ложным типом проводимости, нежели база.

Область, имеющая бóльшую площадь p-n перехода, и вывод от неё называют коллектором. Область, имеющая меньшую площадь p-n перехода, и вывод от неё называют эмиттером. p-n переход между коллектором и базой называют коллекторным переходом, а между эмитте­ром и базой – эмиттерным переходом.Основной особенностью устройства биполярных транзисторов является неравномерность концентрации основных носителей зарядов в эмиттере, базе и коллекторе. В эмиттере концентрация носи­телей заряда максимальная. В коллекторе – несколько меньше, чем в эмиттере. В базе – во много раз меньше, чем в эмиттере и коллекторе.

Принцип действия биполярных транзисторов. При работе транзистора в усилительном режиме эмиттерный переход открыт, а коллекторный – закрыт. Это достигается соответствую­щим включением источников питания.

Так как эмиттерный переход открыт, то через него будет протекать ток эмиттера, вызванный переходом электронов из эмиттера в базу и переходом дырок из базы в эмиттер. Следователь­но, ток эмиттера будет иметь две составляющие - электронную и дырочную. Основное соотношение токов в транзисторе: Iэ = Iк + Iбα - коэффициент передачи тока транзистора или коэффициент усиления по току: Iк = α ∙ IэДырки из коллектора как неосновные носители зарядов будут переходить в базу, образуя обратный ток коллектора Iкбо. Iк = α ∙ Iэ + Iкбо

Из трёх выводов транзистора на один подаётся входной сигнал, со второго - снимается вы­ходной сигнал, а третий вывод является общим для входной и выходной цепи.
