Принцип действия, конструкция, характеристики тринистора

Тиристор— п/п прибор, выполненный на основе монокристалла полупроводника с четырёхслойной структурой р-n-p-n-типа, обладающий в прямом направлении двумя устойчивыми состояниями — состоянием низкой проводимости (тиристор заперт) и состоянием высокой проводимости (тиристор открыт), то есть является запоминающим устройством. В обратном направлении тиристор обладает только запирающими свойствами, т.е тиристор— это управляемый динистор, или своего рода ключ, который управляет мощной силовой частью при подаче слабых управляющих импульсов. Перевод тиристора из закрытого состояния в открытое в электрической цепи осуществляется внешним воздействием на прибор: либо воздействие напряжением (током), либо светом (фототиристор). Тиристор имеет нелинейную разрывную вольтамперную характеристику (ВАХ).

Устройство тиристора.

Рис. 3. Режим обратного запирания тиристора

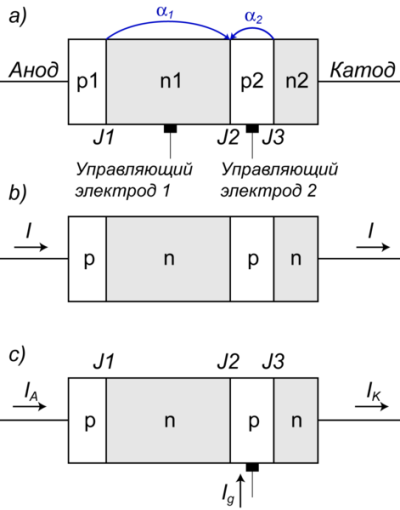

Рис. 1. Схемы тиристора: a) Основная четырёхслойная p-n-p-n структура b) Диодный тиристор с) Триодный тиристор.

Основная схема тиристорной структуры представлена на рис. 1. Она представляет собой четырёхполюсный p-n-p-n прибор, содержащий три последовательно соединённых p-n перехода J1, J2, J3. Контакт к внешнему p-слою называется анодом, к внешнему n-слою — катодом. В общем случае p-n-p-n прибор может иметь два управляющих электрода (базы), присоединённых к внутренним слоям. Прибор без управляющих электродов называется диодным тиристором (или динистором). Прибор с одним управляющим электродом называют триодным тиристором или тринистором (или просто тиристором).

Характеристики тиристоров.

Современные тиристоры изготовляют на токи от 1 мА до 10 кА напряжения от нескольких В до нескольких кВ; скорость нарастания в них прямого тока достигает 10⁹ А/сек, напряжения — 10⁹ В/сек, время включения составляет величины от нескольких десятых долей до нескольких десятков мкс, время выключения — от нескольких единиц до нескольких сотен мкс; кпд достигает 99 %.

Вольт-амперные характеристики тиристора и симистора

1) ВАХ тиристора (с управляющими электродами или без них) приведена на рис 2. Она имеет несколько участков:

2) Между точками 0 и 1 находится участок, соответствующий высокому сопротивлению прибора — прямое запирание.

3) В точке 1 происходит включение тиристора.

4) Между точками 1 и 2 находится участок с отрицательным дифференциальным сопротивлением.

5) Участок между точками 2 и 3 соответствует открытому состоянию (прямой проводимости).

6) В точке 2 через прибор протекает минимальный удерживающий ток I_h.

7) Участок между 0 и 4 описывает режим обратного запирания прибора.

8) Участок между 4 и 5 — режим обратного пробоя.

9) самое полезное свойство тиристора, симистора и других приборов с отрицательным обратным сопротивлением: переключенные в состояние с малым сопротивлением, они остаются в этом состоянии сколь угодно долго, даже после снятия управляющего сигнала, вплоть до падения тока нагрузки ниже тока удержания. Это позволяет управлять симисторами и тиристорами короткими импульсами управляющего напряжения.

Режимы работы тиристора.
