Выполнение работы. 3.1. Ознакомиться и привести краткое описание библиотек программы Electronics Workbench, условное обозначение и характеристику компонентов

Подготовка к работе

3.1. Ознакомиться и привести краткое описание библиотек программы Electronics Workbench, условное обозначение и характеристику компонентов, использующихся при работе с цифровыми устройствами (библиотеки источников питания и сигналов, базовых компонентов, аналоговых и цифровых микросхем, микросхем смешанного типа, логических элементов, индикаторных устройств).

3.2. Привести обозначения и сделать краткое описание назначения, настроек и правил использования генератора слов и логического анализатора.

4.1. Кодирование заданной последовательности испытательных сигналов (рисунок 1). Запишите кодовые комбинации в двоичном и шестнадцатеричном кодах, приняв за младший разряд сигнал U1. Например: 11111b-1Fh, 11110b-1Eh и т. д.

Рисунок 1 – Временные диаграммы последовательности испытательных сигналов

Раскройте панель настройки генератора слов и запрограммируйте последовательность импульсов. Подключите выходы генератора слов к входам логического анализатора, соблюдая старшинство разрядов (младший вверху). Произведите согласование приборов по частоте. Для исключения искажения формы сигналов установите для анализатора частоту сканирования в 10 раз больше частоты сигнала генератора слов. Включите логический анализатор и проверьте соответствие формируемых сигналов заданию (см. рисунок 2).

Рисунок 2 – Схема для получения временных диаграмм сигналов генератора слов

Используя меню генератора «Pattern...» сохраните файл с кодовыми комбинациями в папку своей группы для дальнейшего использования.

4.2. Выбор цифровых интегральных микросхем в программе Electronics Workbench производится несколькими способами. По сериям микросхемы объединены в библиотеку «Digital ICs», а по функциям в библиотеки «Digital» и «Logic Gates».

Например, цифровая интегральная микросхема 1533ИД3 выполняет функции дешифратора/демультиплексора и имеет аналог SN74LS154. В программе Electronics Workbench этой микросхеме соответствует элемент с номером 74154. Доступ к нему можно получить через библиотеку компонентов «Digital ICs» по цифровому коду серии – 741 хх. Или элемент можно выбрать по выполняемой функции дешифратора – DEC – при помощи библиотеки «Digital». На рисунках 3 и 4 приведены примеры последовательности действий при выборе микросхемы.

Выберите указанную микросхему, ознакомьтесь с ее внешним видом, назначением выводов, подключите напряжение питания.

Рисунок 3 – Выбор интегральной микросхемы по серии, при помощи библиотеки «Digital ICs»

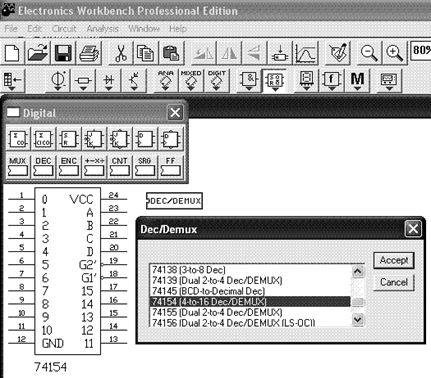

Рисунок 4 – Выбор интегральной микросхемы по функции, при помощи библиотеки «Digital»

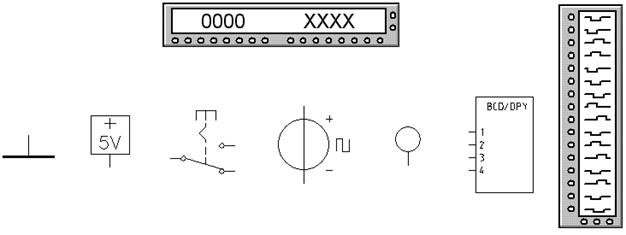

4.3. Используя панель инструментов программы EWB, откройте остальные библиотеки и найдите компоненты, изображенные на рисунке 5. Ознакомьтесь с их свойствами и настройками. Соберите несколько несложных схем, состоящих из выбранных устройств и знакомых вам цифровых микросхем.

Обратите особое внимание на дополнительные элементы, необходимые для обеспечения работы и исследования цифровых устройств. Зарисуйте элементы в отчет, укажите для каждого назначение, основные характеристики и библиотеку, в которой он находится.

Рисунок 5 – Дополнительные элементы, обеспечивающие работу цифровых устройств
