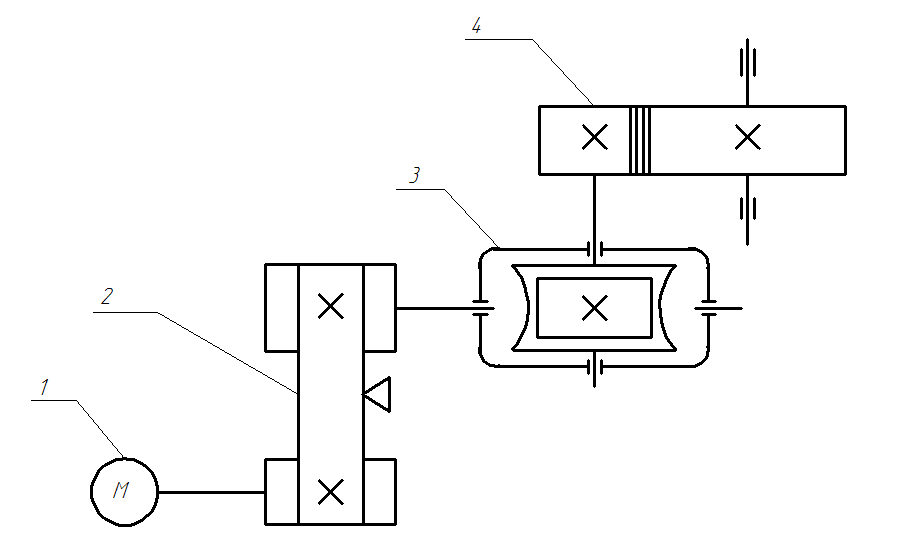

Часть 1. 2. Передача клиновидным ремнем

1. Электродвигатель

2. Передача клиновидным ремнем

3. Червячная передача

4. Зубчатая цилиндрическая прямозубая внешнего зацепления

P_вых=2,0 кВт

_вых=1,5 рад/c

N₄=14,323 об/мин

1. Определение общего(суммарного КПД привода).

2. Определение потребной мощности электродвигателя

3. Выбор марки электропривода

Серия 4А является массовой серией АД, рассчитанных на применение в различных областях промышленности. Она охватывает диапазон номинальных мощностей от 0,06 до 400 кВт и выполнена на 17 высотах оси вращения — от 50 до 355 мм. Принятый ряд мощностей двигателей соответствует ГОСТ 13267-73. Габаритные, установочные и присоединительные размеры АД регламентированы ГОСТ 18709-73.

4A132s8Y3

=750 об/мин

S=6,5%

=3 кВт

4. Определение фактической частоты вращения привода

5. Определение общего суммарного передаточного числа трансмиссии

6. Определение передаточных чисел отдельных элементов трансмиссии

Значения должны быть в пределах:

Получаем:

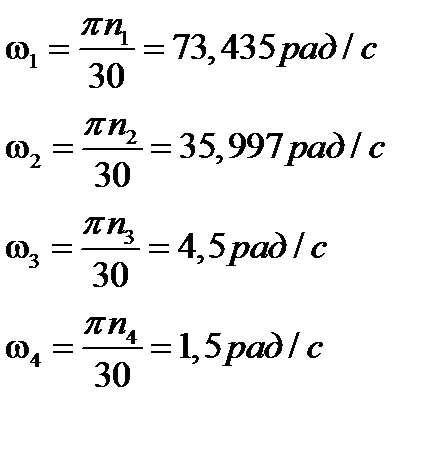

7. Определение частот вращения валов машины

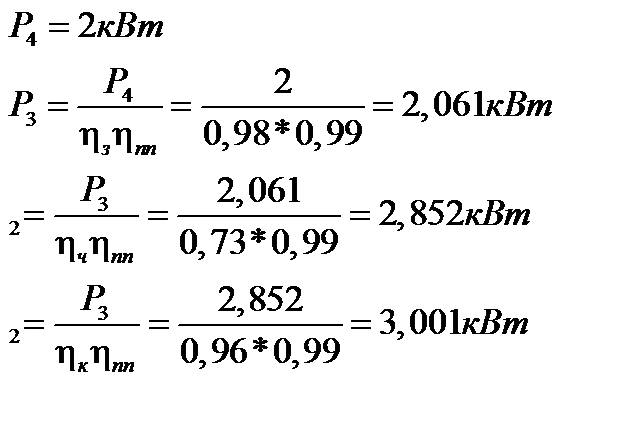

8. Определение мощности на всех валах машины

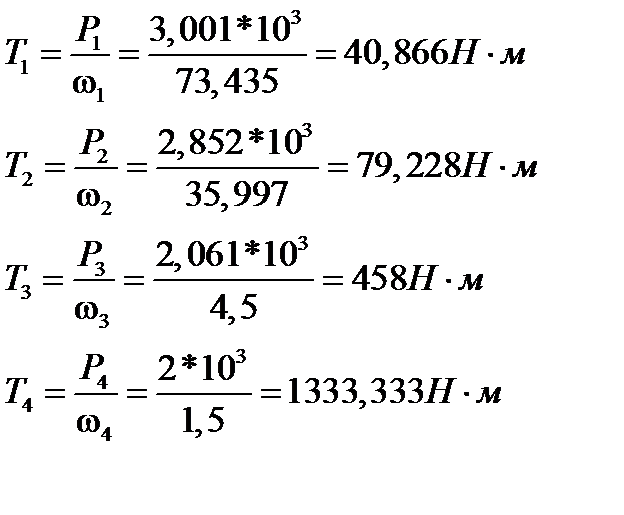

9. Определение крутящих моментов на всех валах

10. Сводная таблица результатов

№вала	ni об/мин
	701,25	73,435	40,866	3,001	-
2,04
	343,75	35,997	79,228	2,852
	42,968	4,5		2,061
	14,323	1,5	1333,333
-
