Выпрямительные диоды. Полупроводниковый диод

Полупроводниковый диод.

Прибор с двумя выводами, содержащий один электронно-дырочный переход называется полупроводниковым диодом.

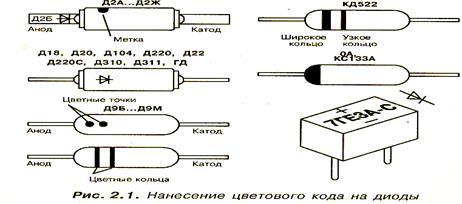

Его условия обозначены

Прямое включение диода

Обратное включение

Классификация полупроводниковых диодов.

		выпрямительные,
		кремниевые стабилитроны,
		фотодиоды,
		светодиоды,
По назначению		туннельные,
		импульсные,
		лавинно – пролетные,
		варикапы,
		диоды Ганка.

германиевые, (1 или Г)

По материалу кремниевые, (2или К)

изготовления на основе соединения галлия. (3 или А)

на основе соединений индия (4 или И)

По способу получения точечные,

электронно-дырочного перехода плоскостные.

низкой частоты (НЧ), (1,4, 7)

По частоте средней частоты (СЧ), (2, 5, 8)

высокой частоты (ВЧ). (3,6, 9)

малой мощности, (1, 2, 3,)

По мощности средней мощности, (4, 5, 6)

большей мощности. (7, 8, 9)

Выпрямительный полупроводниковый диод - диод, предназначенный для выпрямления переменного тока.

Обычно к диоду прикладывается прямое напряжение не более 1В (рис.1.7)

Если же приложить к диоду прямое напряжение больше допустимого, то возникает недопустимо большой прямой ток, что вызывает нагрев полупроводника и подводящих проводов, это приводит к разрушению диода.

При подаче на полупроводниковый диод обратного напряжения в нём возникает незначительный обратный ток (рис.1.7), обусловленный движением не основных носителей заряда через pn -переход.

При повышении температуры количество не основных носителей заряда в pn -переходе увеличивается, обратный ток возрастает.

В случае приложения к диоду большого обратного напряжения произойдет лавинный пробой pn -перехода и его разрушение.

Диод теряет свое основное свойство - одностороннюю проводимость.

Основными параметрами выпрямительных диодов являются: максимально допустимый прямой ток Iпр_max; максимально допустимое обратное напряжение диода Uобр _max.

Тип диода	Параметры
Максимально допустимый прямой ток I пр max, A	Максимально допустимое обратное напряжение Uобр max, В	Обратный ток Iобр, мкА
Точечный	0,01-0,1	25-150	0,1-100
Выпрямительный маломощный	0,1-1,0	200-1000	10-200
Выпрямительный мощный	1-2000	200-4000	1000-5000
Выпрямительный импульсный	0,01-0,5	10-100	01-50

Сопоставление параметров различных выпрямительных диодов даны в таблице 1.1.

Таблица 1.1Значение параметров выпрямительных диодов

Для получения более высокого обратного напряжения диоды включают последовательно (подходящими являются диоды с идентичными параметрами).В настоящее время выпускаются диодные столбы, в которыхподключены последовательно от 5 до 50 диодов. Обратное напряжение таких столбов лежит в пределах 2-40кВ. Для увеличения прямого тока диоды соединяют параллельно.
