Оформление расчетов

6.8.1 Порядок изложения расчетов в ТД определяется характером рассчитываемых величин.

6.8.2 Расчеты в общем случае должны содержать:

- эскиз или схему объекта расчета;

- задачу расчета (с указанием, что требуется определить при расчете);

- данные для расчета;

- условия расчета;

- расчет;

- заключение.

6.8.2.1 Эскиз или схему допускается вычерчивать в произвольном масштабе, обеспечивающем четкое представление о рассчитываемом объекте.

6.8.2.2 Данные для расчета, в зависимости от их количества, могут быть изложены в тексте или приведены в таблице.

6.8.2.3 Заключение должно содержать выводы о соответствии объекта расчета требованиям, изложенным в задаче расчета, например:

«Заключение: заданные допуски на размеры составных частей позволяют обеспечить сборку изделия по методу полной взаимозаменяемости».

6.8.3 Все расчеты должны, как правило выполнятся в системе СИ.

6.8.4 Запись числовых расчетов выполняют, как правило, в следующем порядке:

- формула;

- знак = (равно);

- подстановка числовых значений, величин и коэффициентов (как правило в основных единицах СИ);

- результат с единицей физической величины.

Пример:

Запись пункта расчета:

R=B/I=125/16*10³ Ом =7,8*10³ Ом=7,8 кОм (3.5)

6.9.1 Примечания приводят в документах, если необходимы пояснения или справочные данные к содержанию текста, таблиц или графического материала.

6.9.2 Примечания следует помещать непосредственно после текстового, графического материала или в таблице, к которой относятся эти примечания, и печатать с прописной буквы с абзаца. Если примечание одно, то после слова «Примечание» ставится тире и примечание печатается тоже с прописной буквы. Одно примечание не нумерует. Несколько примечаний нумеруют по порядку арабскими цифрами. Примечание к таблице помешают в конце таблицы над линией обозначающей окончание таблицы

Пример

Примечание – _________________________________________________

_____________________________________________________________

Примечания

1________________________

2________________________

3________________________

7.1.1 Графический материал должен отвечать требованиям действующих стандартов по ЕСКД и может выполняться:

- неавтоматизированным методом — карандашом, пастой, чернилами или тушью;

- автоматизированным методом — с применением графических и печатающих устройств вывода ПЭВМ.

Цвет изображений — чёрный на белом фоне. На демонстрационных листах (плакатах, таблицах) допускается применение цветных изображений и надписей.

В оформлении всех листов графического материала следует придерживаться единообразия.

7.1.2 Схемы и чертежи следует выполнять на любых форматах, установленных ГОСТ 2.301- 68

Графический материал, предназначенный для демонстрации при публичной защите работы, как правило, на листах формата А1.

7.1.3 Форматы, основные надписи, масштабы.

Форматы листов выбирают в соответствии с требованиями, установленными ГОСТ 2.301- 68 и ГОСТ 2.001-93, при этом основные форматы являются предпочтительными. Выбранный формат должен обеспечивать компактное выполнение схемы, чертежа, не нарушая их наглядности и удобства чтения.

ГОСТ 2.301- 68 устанавливает форматы чертежей. Формат чертежа определяется размерами внешней рамки, выполненной тонкой линией. Линии рамки наносят на расстоянии 5мм от края формата и выполняют сплошной основной линией. Для брошюровки чертежей оставляют у левого края листа свободное поле шириной 20 мм.

Обозначение и размеры основных форматов указаны в таблице 7.1.

Пример разбивки форматов и их расположение приведен в ПРИЛОЖЕНИИ 15, 16.

Таблица 7.1 — Основные форматы

Обозначение формата	Размеры, мм	Обозначение формата	Размеры, мм
А1	594´841	А3	297´420
А2	420´594	А4	210´297

Для иллюстрации доклада при защите проекта допускается изготовление (на отдельных листах формата А1 и А2) плакатов с отображением необходимых дополнительных материалов: графиков, эскизов, схем, таблиц и т.п.

Плакат должен иметь пропорционально увеличенные по толщине типы линий, цифровые, буквенные обозначения и надписи. Указания о принадлежности плакатов к определенному дипломному проекту должны помещаться в правом нижнем углу их обратной стороны. Рамка на плакатах не делается. Допускается выполнять цифровые и буквенные обозначения и надписи с использованием трафаретов.

На каждом формате в нижнем правом углу делается основная надпись по ГОСТ 2.104-68.

Форма основной надписи называется стандартной и применяется для:

1) чертежей специальной части курса черчения (рисунок 7.1), с изменением графы «Утв.» на «Рецензент»;

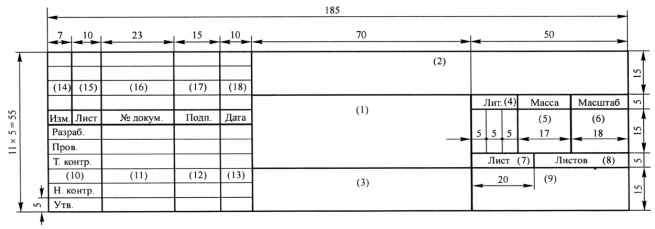

2) первого листа текстового документа (рисунок 7.2), с изменением графы «Утв.» на «Рецензент»;

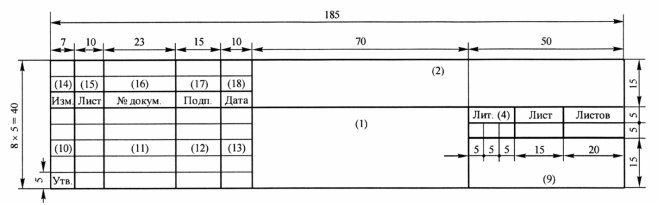

3) последующих листов (рисунок 7.3).

Рисунок 7.1

Рисунок 7.2

Рисунок 7.3

Пример обозначения шифра графической части (сборочных чертежей, сборочных единиц, рабочих чертежей деталей, планировок производственных помещений):

ХХХХХХХХХХХХХХХХХ.ХХХХХХ.ХХ.XX.XX.ХХ

СБ, ВО, ПЛ или шифр схемы

позиция детали

позиция сборочной единицы

номер листа

код специальности – 190604

шифр организации — Филиал ТюмГНГУ в г.Ноябрьске
