Описание экспериментального стенда

Стенд состоит из питающего и герметичного баков Б1 и Б2, центробежного насоса Н1; всасывающего, напорных и соединительных трубопроводов; запорной арматуры; измерительных приборов и устройств.

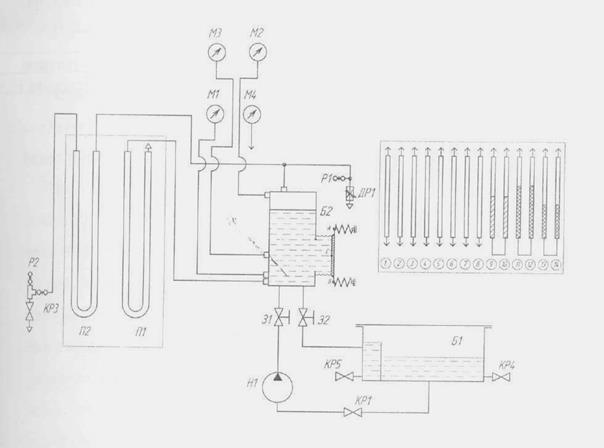

Рис. 3.1. Схема лабораторного стенда «Гидростатика»:

Б1 – питающий (регулирующий) бак с водомерным стеклом; Б2 – герметичный бак; Н1 – циркуляционный центробежный насос; КР1…КР5 – шаровые краны; Д1 – кран связи с атмосферой (дроссель); З1…З2 – клиновая задвижка;

П1, П2 ­– пьезометры; М1, М2, М3, М4 – датчики давления

Бак Б1 представляет собой ёмкость из полимерного прозрачного материала, сообщающуюся с атмосферой через дроссель ДР1. Бак вертикальной перегородкой разделён на две полости: сливную и накопительную. Сливная полость предназначена для поддержания постоянного уровня, и следовательно, подпора на выходе сливного трубопровода с краном КР5. Из накопительной полости бака Б1 осуществляется забор воды насосом Н1.

Стенд работает по принципу создания избыточного давления путем нагнетания жидкости динамическим насосом в замкнутый объём. Для этого рабочая жидкость (вода) насосом по трубопроводам из питающего бака нагнетается в герметичный бак при закрытом дросселе. Уровень воды в баке Б2 регулируется задвижкой З1 и контролируется с помощью водомерного стекла.

Вакуум на свободной поверхности воды в баке Б2 создаётся при предоставлении воздушному столбу большего объёма путём сброса воды из бака через задвижку З2 при закрытом дросселе ДР1.

Гидростатическое давление на стенде измеряется пьезометрами П1, П2 и пьезорезистивными датчиками давления М1, М2, М3, М4, результаты замеров по которым отражаются на цифровых табло в килопаскалях (кПа).

Пьезорезистивные датчики давления по принципу действия относятся к мембранным электрическим приборам (п. 2.1.3 настоящего пособия).
