Лабораторная установка. Техника безопасности

Техника безопасности

Лабораторная работа № 2

ОТРАЖЕНИЕ СВЕТА

Цель работы: изучение энергетических закономерностей отражения света от ди­электрической среды.

Задача работы: экспериментально определить азимут поляризации излучения лазера и отражательную способность стекла.

При выполнении работы студент может столкнуться со следующими опасными и вредными производственными факторами:

- сетевое переменное напряжение (220 В, 50 Гц);

- повышенный уровень яркости излучателя;

- значительная масса отдельных составных частей лабораторной установки.

Отсюда вытекают следующие требования техники безопасности при выполнении лабораторной работы:

- подключение (отключение) электрических устройств к сети должно производиться только в присутствии преподавателя или лаборанта;

- запрещается заглядывать в выходное окно лазера при включенном питании и совать в его пучок блестящие предметы;

- не допускается перемещение установки, разборка и нештатное использование ее элемен­тов: а) падение некоторых из них может серьезно повредить руки/ноги не только собст­венные, но и соседа; б) разбитое при падении стекло можно собирать только под при­смотром лаборанта или преподавателя.

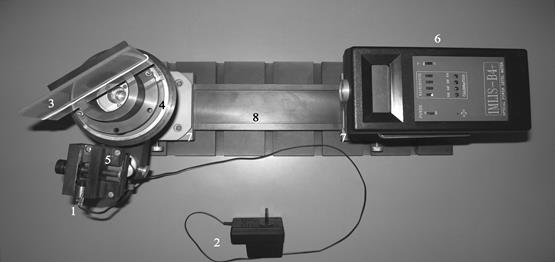

Внешний вид и устройство установки для исследования отражения света иллюст­рируются ее фотографией на рис. 2.

Рис. 2. Лабораторная установка для исследования отражения света.

Симметричный нониус. Поляризация _┴. Поляризация ||.

Здесь: 1 – излучатель полупроводникового лазера HLDPM10-650-3 (мощность излучения» 3 мВт и сечение пучка» 1´2 мм), – см. Приложение С;

2 – источник питания полупроводникового лазера;

3 – стеклянная плоскость 70´110´4 мм;

4 – гониометр для измерения угла поворота плоскости (буссоль БГ-1), в том числе а) стол поворотный (360°), б) крепление плоскости к поворотному столу, в) два устройства отсчета угла поворота стола (1° с нониусом). Лупа для наблюдения показаний гониометра на фотографии не показана;

5 – держатель лазерного излучателя поворотный (180°) с устройством разворота (360°) излучателя вокруг своей оси;

6 – измеритель мощности оптического излучения, в том числе а) входное окно диаметром 10 мм, б) цифровое табло для отсчета значений мощности засветки входного окна в относительных единицах, в) выключатель питания, г) переключатель постоянной времени измерений (при работе должен быть установлен в положение 1 с), д) четыре выключателя для селекции потребного спектрального диапазона, устанавливаемого преподавателем, – см. Приложение С;

7 – рейтеры с юстировочными приспособлениями;

8 – рельс.

Измеритель мощности излучения может работать и от встроенного источника питания (аккумулятора), и от внешнего (сетевого адаптера). Последний на фотографии не показан.
