Обработка результатов. 1. Чтобы открыть сохраненные ранее графики (если обработка результатов не была проведена сразу после выполнения лабораторной)

1. Чтобы открыть сохраненные ранее графики (если обработка результатов не была проведена сразу после выполнения лабораторной), необходимо при выключенном контроллере запустить на компьютере программу управления УЛК «Химия». В появившемся окне инициализации (рис.3) нажать на кнопку «Вход». Из предложенного списка выбрать свою работу и открыть ее.

2. Далее необходимо провести обработку кривых охлаждения и определить температуру начала фазовых переходов. ВАЖНО! Перед работой с каждым графиком необходимо поставить «галочку» в поле «Измерения на суммарный график» (в левом нижнем углу вкладки «Графики»), тогда все отмеченные точки будут автоматически переданы на суммарный результирующий график.

3. Затем в окне «Графики» выбрать измерительный инструмент «прицел» , расположенный на управляющей палитре в верхней части графика, и отметить (левой кнопкой «мышки») точки изломов на кривой охлаждения или температурные остановки. Удалить ошибочно установленные точки можно, нажав правую кнопку «мышки» после позиционирования курсора на требуемой точке.

На рис. 8 приведен пример обработки типичной кривой охлаждения.

Рис.8. Обработка кривой охлаждения

Если излом виден не отчетливо (см. рис. 9), то можно воспользоваться функцией масштабирования. Для этого нажать на значок .

Рис.9. Обработка кривой охлаждения

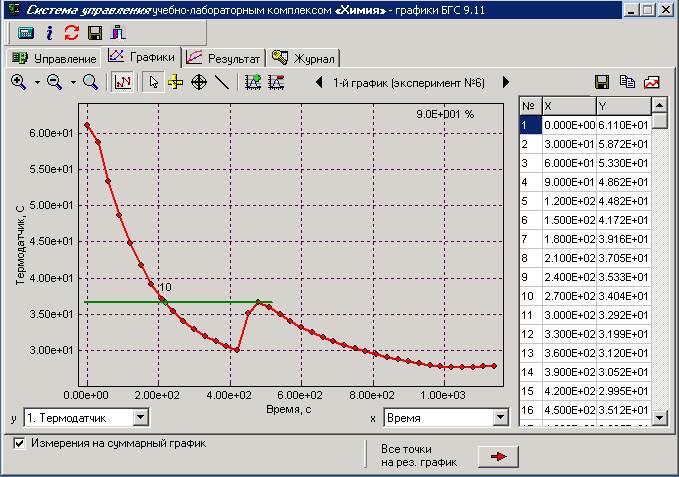

В случае если проявляется существенное переохлаждение, порядок обработки несколько усложняется (см. рис. 10). Для получения правильных результатов следует экстраполировать участок кривой охлаждения, находящейся после переохлаждения, до участка, находящегося до переохлаждения, с помощью инструмента «прямая линия» . То есть с помощью инструмента провести прямую линию от точки повышения температуры после переохлаждения через график кривой к оси У (зеленая линия на рис. 10). Пересечение этой линии с кривой охлаждения будет указывать на точку, в которой должен был начаться фазовый переход (на рис. 10 это точка 10).

Рис.10. Обработка кривой охлаждения

4. После того как отмечены все точки на кривых охлаждения, полученную диаграмму можно построить в окне «Результат». Для этого необходимо назначить соответствие оси абсцисс суммарного графика составам смесей исследуемой системы. Для этого в соответствующем поле «Х=» ввести обозначение дополнительного параметра d (см. рис. 11). Справа в таблице будут отображаться значения координат точек на графике.

5. Затем по методу наименьших квадратов соединить полученные точки для получения фазовой диаграммы системы дифениламин-нафталин. (см. рис. 12). Для этого «сфотографировать» изображение с помощью кнопки на клавиатуре «Print Screen» (PrtScSysRq) и вставить рисунок в программе Paint. Там с помощью «карандаша» провести необходимые построения.

Если имеется техническая возможность, то полученные графики могут быть распечатаны на принтере с сохранением выбранного масштаба и элементов оформления. Для этого необходимо перейти в окно «Отчёт» и выбрать требуемые для печати графики.

6. Провести полный анализ диаграммы, при этом необходимо: определить смысл всех полей, линий и точек на диаграмме и определить тип равновесия между тремя фазами (инвариантное состояние).

Рис. 11. Обработка точек на суммарном графике

Рис. 12. Фазовая диаграмма системы дифениламин-нафталин

При подготовке пособия использованы

материалы из следующих источников:

1. Фазовое равновесие в двухкомпонентных системах. Термический анализ. Методические указания. Изд. 2.е, испр.: С.В. Романенко. – Томск: Изд. ТПУ, 2004. 24с.

2. Приложение к методическому пособию «Фазовое равновесие в двухкомпонентных системах. Термический анализ». – Томск, 2003.
