Конструкции архитектурных элементов

Главы

Главы храмов могут быть различного размера и формы в зависимости от размера, типа и конструкции покрытия храма (рис. 55).

Каркас глав диаметром до 3 м выполняется, как правило, с деревянными журавцами, вырезанными по шаблону из нескольких спаренных досок толщиной 40 мм и крепящимися к центральному столбу, служащему основанием для Креста. По журавцам выполняется дощатая лекальная обрешетка с шагом около 300 мм или опалубка из перекрестных лент фанеры толщиной 4 - 5 мм в 2 слоя. При чешуйчатом покрытии глав к журавцам крепятся вырезанные по шаблону горизонтальные кружала с шагом, соответствующим размеру чешуи (рис. 56). Конструкция главы выполняется из дерева влажностью не более 12 %. Деревянные элементы крепятся между собой на деревянных нагелях из твердолиственных пород: дуб, бук, ясень.

Для глав большего диаметра каркас может быть выполнен из металла (рис. 57). Основу конструкции составляют: опорное кольцо, центральный столб, крепящийся к кольцу подкосами, и гнутые кружала-журавцы. В зависимости от размеров главы журавцы соединяются со столбом в одном или нескольких ярусах металлическими распорками. Между журавцами через 40 - 50 см устраивается разреженная обрешетка из металлических полос. К ней крепится покрытие, выполненное из листов железа, выколоченных по форме главы и соединенных на фальцах. Фартук крепится на стальных кронштейнах с шагом около 150 мм с прикрепленной поверх полосой оцинкованной кровельной стали. Металлические элементы глав свариваются высококачественными электродами типа Э-42А. После монтажа главы все металлические элементы после очистки от ржавчины должны быть обработаны антикоррозийным составом - свинцовым суриком за 2 раза.

Конструкция барабана главы может быть кирпичной или с металлокаркасом и деревянными кружальными кольцами, служащими для крепления деревянной обрешетки, которая оштукатуривается по стальной сетке.

Для покрытия куполов и глав используется медь, нержавеющая или оцинкованная сталь. Листы толщиной 0,8 - 1 мм выполняются, как правило, в виде чешуи с пропайкой швов. Не допускается непосредственный контакт стальных конструкций глав с медным покрытием.

В деревянных храмах для покрытия глав используется лемех - короткие, тонкие, изогнутые по форме главы, фигурные досочки. При этом необходимо учитывать их расположение на кровле и подбирать слои таким образом, чтобы вода с кровли не затекала «навстречу» слою. Для изготовления лемеха используются осина, сосна и дуб.

Кресты

Кресты, выполненные из дерева (из выдержанного дуба влажностью не более 15 %, без трещин и сколов), обтягиваются медью на медных гвоздях с пропайкой швов. Подкрестное яблоко и конус выколачиваются из меди. Хвостовая вилка Креста выполняется, как правило, из металлической трубы с металлическими полосами, которая вставляется в отверстие центрального столба (рис. 58). Для герметизации стыка между основанием Креста и яблоком используется обвязка полоской стеклоткани с промазкой густотертыми цинковыми белилами. При установке Креста необходимо проследить за правильной ориентацией по сторонам света.

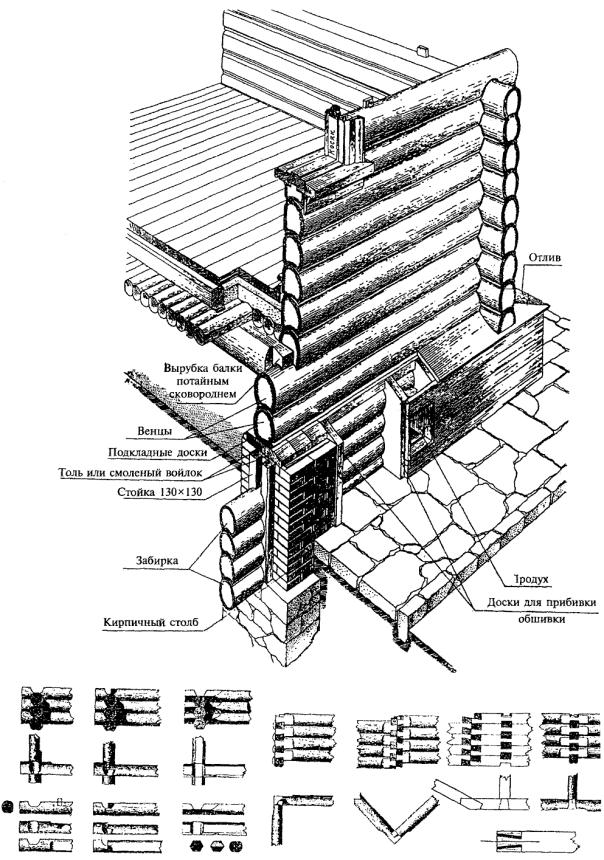

Рис.52. Конструкции деревянных срубов

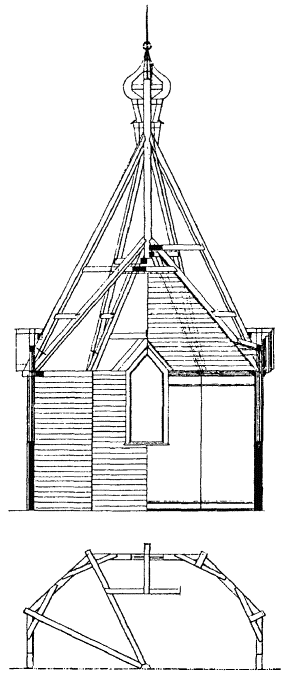

Рис. 53. Конструкция шатрового завершения (из альбома проектов храмов, 1911 г.)

Металлические кресты выполняются из профиля, выгнутого из металлического листа толщиной 2,5 мм или из полосы толщиной около 5 мм. Швы со снятыми фасками тщательно провариваются электродами Э-42А и зачищаются заподлицо с поверхностью. Крест очищается от ржавчины, покрывается свинцовым суриком на натуральной олифе за 2 раза и обтягивается тонкими листами меди с пропайкой швов. В дальнейшем медные листы могут быть покрыты позолотой.
