Описание установки. Рис. 4. Внешний вид установки

Рис. 4. Внешний вид установки

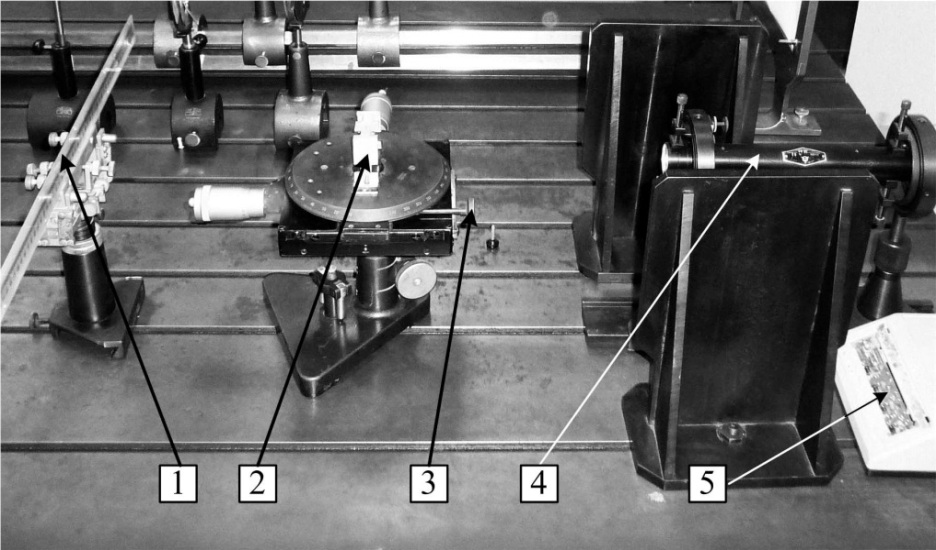

Источником узконаправленных параллельных световых волн является газовый (He - Ne) лазер 4 (рис. 4), питающийся от источника (5), излучающий когерентный монохроматический свет в красной области спектра длинной l = 0,628 мкм. Оптическая ось установки – луч лазера, диаметр луча D _л» 2 мм.

Луч лазера падает на дифракционную решетку 2, укрепленную на поворотном предметном столике, позволяющем с помощью винтов (3) необходимым образом изменять положение решетки в пространстве с точностью ± 5'.

Дифракционная картина наблюдается на экране (1).

В работе применяется амплитудная одномерная плоская прозрачная дифракционная решетка, выполненная из плоскопараллельной однородной стеклянной пластины, на одну из сторон которой нанесены одинаковые тонкие плоские параллельные длинные (по сравнению с шириной) штрихи, расположенные на равном расстоянии друг от друга. В местах расположения штрихов прозрачная поверхность стекла нарушается, поэтому штрихи являются непрозрачными промежутками, а области стекла с ненарушенной поверхностью – щелями. Так как штрихи не глубоки, можно считать, что такая решетка не изменяет фазы волны, т. е. является амплитудной. Ширина щели а = 0,01 мм.

Дифракционная картина наблюдается на полупрозрачном плоском экране с миллиметровой шкалой 3, закрепленном в держателе рейтера. Положение экрана в пространстве регулируется верхними винтами держателя и перемещением рейтера вдоль оптической скамьи.
