Отвод газа

Этапы предварительной подготовки, технические характеристики применяемого оборудования, используемые химреагенты

Принципиальная схема сооружений

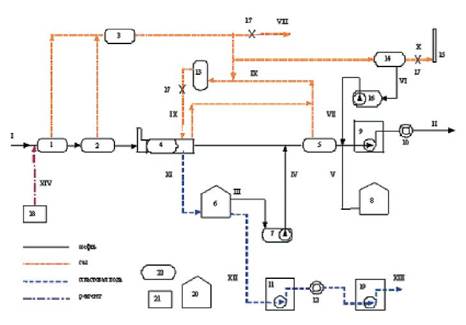

Рис. 5. Схема предварительной подготовки нефти на комплексе сооружений ДНС – УПСВ – КНС:

1 – предварительный сепаратор; 2 – сепаратор первой ступени; 3 – газосепаратор; 4 – трехфазный сепаратор «Хитер-Тритер»; 5 – сепаратор-буфер; 6 – ОРВС; 7 – емкость сбора нефти с насосом; 8 – АРВС; 9 – нефтенасосная; 10 – УУН; 11 – станция насосная откачки стоков; 12 – УУВ; 13 – сепаратор центробежный вертикальный; 14 – сепаратор факельный; 15 – факел аварийного сжигания газа; 16 – емкость сбора конденсата; 17 – УУГ; 18 – БДР; 19 – КНС; 20 – резервуар противопожарного запаса воды; 21 – противопожарная насосная; 22 – емкость хранения пенообразователя; I – продукция с кустов скважин; II – нефть на ЦПС; III – нефть в емкость сбора нефти; IV – нефть в сепараторы-буферы; V – нефть в (из) АРВС; VI – газовый конденсат в емкость сбора конденсата; VII – конденсат на вход насосов перекачки нефти; VIII – газ на ГТЭС, ГПЭС, КС; IX – газ на собственные нужды; X – газ на факел; XI – подтоварная вода в ОРВС; XII – подтоварная вода на вход насосов откачки стоков; XIII – подтоварная вода на кусты скважин; XIV – реагент-деэмульгатор во входной трубопровод на ДНС

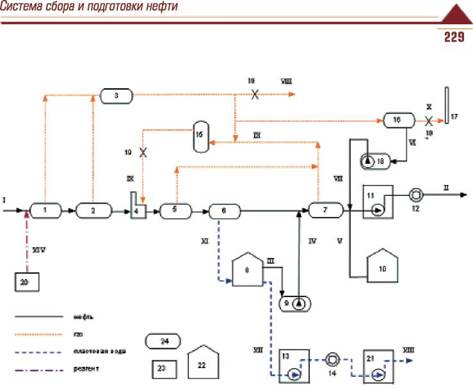

Рис. 6. Схема предварительной подготовки нефти на ДНС – УПСВ с предварительными сепараторами и печами ПТБ:

1 – предварительный сепаратор; 2 – сепаратор первой ступени; 3 – газосепаратор; 4 – ПТБ; 5 – сепаратор горячей ступени; 6 – ОГ; 7 – сепаратор-буфер; 8 – ОРВС; 9 – емкость сбора нефти с насосом; 10 – АРВС; 11 – нефтенасосная; 12 – УУН; 13 – станция насосная откачки стоков; 14 – УУВ; 15 – сепаратор центробежный вертикальный; 16 – сепаратор факельный; 17 – факел аварийного сжигания газа; 18 – емкость сбора конденсата; 19 – УУГ; 20 – БДР; 21 – КНС; 22 – резервуар противо­пожарного запаса воды; 23 – противопожарная насосная; 24 – емкость хранения пено­образователя;

I – продукция с кустов скважин; II – нефть на ЦПС; III – нефть в емкость сбора нефти; IV – нефть в сепараторы-буферы; V – нефть в (из) АРВС; VI – газовый конденсат в емкость сбора конденсата; VII – конденсат на вход насосов перекачки нефти; VIII – газ на ГТЭС, ГПЭС, КС; IX – газ на собственные нужды; X – газ на факел; XI – подтоварная вода в ОРВС; XII – подтоварная вода на вход насосов откачки стоков; XIII – подтоварная вода на кусты скважин; XIV – реагент-деэмульгатор во входной трубопровод на ДНС

Описание потока сырья ДНС – УПСВ

с трехфазными сепараторами «Хитер-Тритер»

Продукция скважин с кустовых площадок поступает в предварительные сепараторы и далее, в сепараторы I ступени, где происходит первичная се­парация газа. Уровень жидкости в сепараторах I ступени поддерживается

регулирующими клапанами, установленными на трубопроводах выхода жидкости из сепараторов.

Частично разгазированная нефтегазоводяная смесь поступает в трех­фазные сепараторы типа «Хитер-Тритер» через входной штуцер в верхней части аппарата во входную секцию установки, где происходит первичное отделение газа от жидкости. С 2009 года начали использоваться установки со смонтированным внутри аппарата входным распределителем потока. Он представляет собой заглушенную с одной стороны трубу с отверстиями, рас­положенными напротив межтрубного пространства жаровых труб для удале­ния из него осаждающегося твердого осадка. Отделенный газ поднимается в верх установки и через экстрактор влаги поступает к выпускному газовому патрубку. В экстракторе влаги вся жидкость, содержащаяся в газе, коагулиру­ется и сливается с жидкой фазой. Далее газ проходит через клапан обратного давления, который регулирует рабочее давление в аппарате. Эмульсия, нефть и подтоварная вода спускаются по стенкам жаровых труб и переливаются через перегородку, предотвращающую образование каналообразного по­тока нефти или эмульсии. Подтоварная вода собирается на дне аппарата под жаровыми трубами в отстойной секции. Нагревание эмульсии при ее прохож­дении вокруг жаровых труб вызывает быстрое коагулирование капель воды и разбивание эмульсии. Капли влаги, выделившейся из эмульсии, оседают на дне емкости и соединяются со свободной водой, осевшей без подогрева. Кроме того, нефть и эмульсия, проходя над жаровыми трубами, вымывают образовавшиеся на них осадки и накипь.

Температура в жаровых трубах или топке поддерживается путем сжи­гания газа, выделившегося из потока входящей продукции. Если этого газа недостаточно для поддержания необходимой температуры, то в топки подается газ с узла сепарации ДНС. Аппарат оснащен регуляторами и при­борами, обеспечивающими контроль пламени и температуры.

Нефть поднимается через отстойный отсек, где за счет гравитации из нее выходит вся оставшаяся вода. Оставшаяся водонефтяная эмульсия протекает через пластинчатый отсек аппарата (коалесцер), который состоит из множества расположенных друг над другом рифленых полипропиленовых пластин. В условиях ламинарного потока капли нефти поднимаются и скап­ливаются на пластинах. Затем эти капли коагулируются и образуют неф­тяную пленку на поверхности полипропиленовых пластин. Таким образом, близко расположенные рифленые пластины создают большую площадь для коагуляции, где собираются капельки нефти, и этот отсек способствует большему столкновению капель. Отделенная нефть поднимается вверх и поступает в сборный отсек. Нефть выводится из аппарата через выпуск­ной клапан-регулятор. Вода, оседающая за счет гравитации, соединяется со свободной водой на дне емкости и выводится из аппарата через клапаны-регуляторы.

Подогретая частично обезвоженная нефть из трехфазного сепаратора поступает в сепараторы-буферы, где происходит дальнейшее разгазиро-вание нефти. В нормальном режиме нефть из сепараторов-буферов по­ступает на прием насосов откачки нефти ДНС. При работе в этом режиме газ из сепараторов-буферов поступает на топливные нужды.

В аварийном режиме нефть из сепараторов-буферов поступает в аварийный резервуар. В этом режиме газ полностью сбрасывается на факел.

Уровень жидкости в сепараторах-буферах поддерживается регулирую­щими клапанами либо системой автоматического управления с частотно-регулируемыми электроприводами регулированием скорости электродви­гателей насосных агрегатов.

С выхода насосов нефть поступает на узел учета нефти и далее, по на­порному нефтепроводу на ЦПС.

Нефтяной попутный газ, выделившийся в предварительных сепарато­рах и сепараторах I ступени, поступает в горизонтальные газосепараторы для очистки от капельной жидкости и далее, через узел учета газа в систему газопроводов, для транспортировки на ГТЭС, ГПЭС, КС и на собственные нужды. Газ, используемый в качестве топлива (собственные нужды), пода­ется на площадку подготовки топливного газа в центробежный вертикаль­ный газосепаратор, где происходит дополнительная очистка от капельной жидкости.

Газ, выделившийся в трехфазных сепараторах «Хитер-Тритер», посту­пает в сепараторы-буферы.

Все сепараторы снабжены предохранительными клапанами (СППК). В случае срабатывания СППК газ по газопроводу подается на факел ава­рийного сжигания газа.
