Термопары

Принцип действия термоэлектрических датчиков основан на явлении термоэлектрического эффекта (ТЭ). Сущность ТЭ заключается в том, что в месте соединения двух проводников из разных металлов или сплавов возникает электродвижущая сила (ЭДС), называемая термодвижущей силой (ТЭДС). В замкнутой цепи, состоящей из двух или нескольких разнородных проводников, возникает электрический ток, если хотя бы два места соеди­нения этих проводников имеют разную температуру.

Термочувствительный элемент, состоящий из двух последовательно соединенных (спаянных) между собой разнородных проводников или (реже) полупроводников, называется термопарой. Нагреваемый спай термопары называется «горячим» (рабочим) концом, второй спай называется «холод­ным» (свободным).

Температура свободного конца термопары должна быть постоянной – для обеспечения правильных показаний измерительного прибора. Это до­стигается выносом свободного конца термопары (при помощи компенса­ционных проводников) дальше от нагрева агрегата, в место, где может быть обеспечена постоянная и низкая температура окружающей среды.

В зависимости от применяемых для изготовления термопар материалов раз­личают термопары ТХА (хромель – алюминий), ТХК (хромель – копель) и др.

Термопары могут комплектоваться нормирующим усилителем, ко­торый преобразует значение ЭДС в унифицированный токовый сигнал (4–20 мА, 0–20 мА, 0–5 мА) непосредственно в корпусе преобразователя.

Справочник мастера по добыче нефти, газа и конденсата

В маркировке таких датчиков присутствует буква «У». Маркировка данных преобразователей: ТХАУ (t1; t2), ТХКУ (t1; t2), где t1; t2 – нижнее и верх­нее значение измеряемой температуры, соответствующее минимальному и максимальному токовому сигналу.

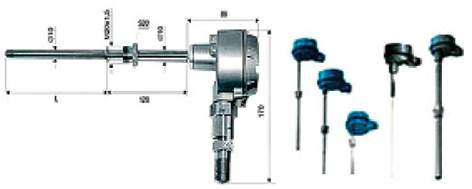

Рис. 7. ТП 2187/1 Элемер, ТХА, ТХК Метран
