Обработка результатов эксперимента. Порядок выполнения работы

Порядок выполнения работы

Экспериментальная установка и методика измерений

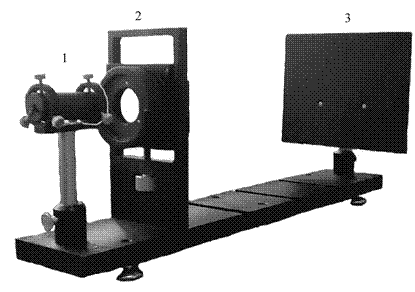

Рис. 3.3 Вид установки.

Установка изображена на рис. 3.3. Источником света служит полупроводниковый (GaAs) лазер (1). Параллельный световой пучок освещает фотолитографический тест-объект МОЛ-1или МОЛ-2 (2), который представляет собой тонкий стеклянный диск с непрозрачным покрытием, на котором по кругу параллельно радиусу нанесены пары щелей с разными расстояниями между ними. На объекте МОЛ-1 пары щелей A ₁ – A ₂₄ равной ширины объединены в группы по четыре. В пределах групп изменяются расстояния между щелями. На объекте МОЛ-2 имеются пары щелей C ₄, C _8, C ₁₂, C ₁₆.

Свет, интерферируя на паре щелей, падает на экран (3), на котором и проводятся измерения параметров интерференционной картины ().

1. Добиться четкого изображения интерференционных полос.

2. Провести несколько (около пяти) измерений ширины интерференционной полосы для каждой из пар щелей. Полученные данные занести в таблицу экспериментальных данных.

1. По результатам измерений, зная величину L и длину волны излучения лазера ( = 650 нм), рассчитать расстояние между щелями по формуле:

. (3.6)

Получится по одному значению d для каждой пары щелей из группы. Полученные результаты занести в таблицу.

2. Погрешность измерений оценить по формуле:

, (3.7)

где находится по методике определения доверительного интервала для прямых измерений (формула (п3) приложения).
