Использование измерительных приборов

Кроме традиционных измерительных приборов (вольтметр и амперметр), размещенных в библиотеке Indicators, пользователю доступны 7 измерительных приборов из библиотеки Instruments.

Количество вольтметров и амперметров, включаемых в схему, не ограничено. Приборы из библиотеки Instruments могут присутствовать в схеме в единственном экземпляре.

В библиотеку Instruments включены:

Multimeter - мультиметр (авометр);

Function Generator - функциональный генератор;

Oscilloscope - осциллограф;

Bode Plotter - анализатор частотных характеристик;

Word Generator - генератор слов;

Logic Analyzer - логический анализатор;

Logic Converter - логический преобразователь.

Все перечисленные приборы являются виртуальными и извлекаются на поле моделирования в виде прямоугольников с клеммами для подключения к схеме. Двойное нажатие клавиши мыши на поле прибора позволяет получить увеличенное окно для настройки параметров и визуального отображения результатов моделирования.

Мультиметр

Внешний вид панели мультиметра и схема его подключения в режиме измерения постоянного напряжения показана на рис.1.3.

Используется мультиметр для измерения действующих (среднеквадратичных, эффективных) значений напряжения или тока, для измерения сопротивления и падения напряжения между двумя точками схемы в децибеллах.

Диапазон измерения прибора настраивается автоматически.

Рис.1.3. Мультиметр

Измерение сопротивления ведется на постоянном токе (DC).

Величина коэффициента k в децибеллах (режим dB) вычисляется по формуле , где A является измеряемой величиной.

Функциональный генератор

На выходах функционального генератора (рис.1.4) формируются периодические сигналы трех типов: синусоидальной, треугольной и прямоугольной формы. При этом в широком диапазоне регулируются: амплитуда (Amplitude), частота (Frequency) и напряжение смещения (Offset). Дополнительно для сигнала прямоугольной формы регулируется длительность импульса (Duty cycle) в процентах от длительности периода.

Рис.1.4. Функциональный генератор

Осциллограф

Двухлучевой виртуальный осциллограф, схема подключения которого и редуцированная (Reduce) форма его лицевой панели показаны на рис.1.1, позволяет одновременно наблюдать сигналы по каналам А и В. Внешний вид развернутой лицевой панели (Expand) представлен на рис.1.5.

Масштабы вертикальной (амплитуда) и горизонтальной (время) разверток настраиваются пользователем в зависимости от амплитуды и частоты наблюдаемых сигналов. Установка цены деления временной развертки устанавливается в окне Time base, а цены деления вертикальной развертки – в окнах Channel A и Channel B. Возможны смещения лучей вверх и вниз по каналам путем изменения параметра Y position, как показано на рис.1.5.

В режиме AC (переменный ток) фиксируется только переменная составляющая сигнала, в режиме DC (постоянный ток) – и переменная, и постоянная составляющие.

Рис.1.5. Осциллограф

В режиме Expand два вертикальных перемещаемых визира позволяют измерить точные значения напряжения в двух точках временной оси.

Кнопка Reverse позволяет получить негативное отображение экрана осциллографа.

Две правые вертикальные клеммы осциллографа в схеме подключения считаются заземленными по умолчанию в том случае, если в схеме присутствует элемент Ground.

Для фиксации изображения на экране осциллографа необходимо в меню Analysis выбрать подменю Analysis options, а в нем в пункте Instruments установить флаг в строке Pause after each screen (пауза после каждого экрана). В этом случае после полной прорисовки экрана осциллографа программа автоматически переходит в режим паузы. После нажатия на кнопку Resume прорисовывается следующий экран и.д.

Анализатор частотных характеристик

Анализатор частотных характеристик (рис.1.6) позволяет получить АЧХ – амплитудно-частотные (Magnitude) и ФЧХ – фазочастотные (Phase) характеристики динамических звеньев, фильтров, четырехполюсников и др.

Входные цепи подключаются к контактам IN анализатора, а выходные – к контактам OUT. При этом в схему устройства дополнительно должен быть подключен источник синусоидального напряжения без задания его параметров, например, функциональный генератор. Незадействованные клеммы IN и OUT подключаются к шине GND.

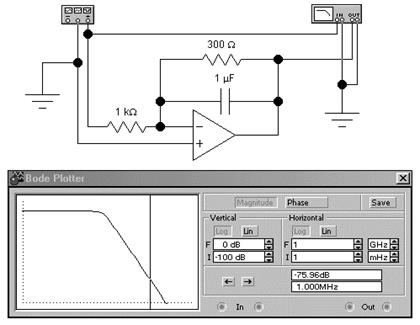

Рис.1.6. Анализатор частотных характеристик

Схема правильного подключения показана на рис.1.6. Линейный (Lin) или логарифмический (Log) масштаб измерения, частотный диапазон, параметры выходных величин задаются по результатам предварительных расчетов и пробного модельного эксперимента.

Визирная линия позволяет получить точные значения АЧХ и ФЧХ для конкретных значений частот. Перемещение визира осуществляется либо непосредственно с помощью мыши, либо при нажатии мышью на стрелки ß à, размещенные на панели анализатора.
