Справочные данные для расчета электроснабжения

Таблица 1 –Трансформаторы масляные с высшим напряжение 10, 35, 110, 220 кВ

Тип	Мощность, кВ·А	Напряжение, кВ	Потери, кВт	, %	, %
ВН	НН
ТМ			0,69 6,3 10,5	2,45 2,45 2,45	12,2 11,6 11,6	5,5 5,5 5,5	1,4 1,4 1,4
		0,4 6,3	3,5 3,5	18,0 16,5	5,5 5,5	1,3 1,3
		0,4 0,69 6,3 10,5	3,85 3,85 3,85 3,85	23,5 23,5 23,5 23,5	6,5 6,5 6,5 6,5	1,0 1,0 1,0 1,0
ТМН			6,3	5,2	33,5	6,5	0,9
ТМ			6,3 10,5	7,4 7,4	46,5 46,5	7,5 7,5	0,8 0,8
ТМНС		10,5	6,3	7,4	46,5	8,0	0,9
ТДНС		10,5	6,3	14,5	85,0	14,0	0,8
	10,5	6,3	21,0	106,0	10,0	0,75
ТРДНС		10,5	6,3	25,0	125,0	9,5	0,5
ТМН		35,0 35,0 35,0 35,0 35,0	0,4 0,69 6,3 10,5 11,0	2,1 2,1 2,1 2,1 2,1	12,2 12,2 11,6 11,6 11,6	6,5 6,5 6,5 6,5 6,5	1,4 1,4 1,4 1,4 1,4
		0,4 0,69 6,3 10,5 11,0	2,9 2,9 2,9 2,9 2,9	18,0 18,0 16,5 16,5 16,5	6,5 6,5 6,5 6,5 6,5	1,4 1,4 1,4 1,4 1,4
		0,69 6,3	4,1 4,1	23,5 23,5	6,5 6,5	1,0 1,0
		16,3 11,0	5,6 5,6	33,5 33,5	7,5 7,5	0,9 0,9
		6,3 11,0	8,0 8,0	46,5 46,5	7,5 7,5	0,8 0,8
ТД		38,5	6,3 10,5	14,5 14,5	65,0 65,0	7,5 7,5	0,8 0,8
	38,5	6,3 10,5	21,0 21,0	90,0 90,0	8,0 8,0	0,6 0,6
	38,5	6,5 10,5	36,0 36,0	165,0 165,0	8,5 8,5	0,4 0,4
ТМН			6,6; 11	5,5	22,0	10,5	1,5
		6,6; 11	10,0	44,0	10,5	1,0
ТДН			6,6; 11	14,0	58,0	10,5	0,9
		6,6; 11	18,0	85,0	10,5	0,7
ТРДН			6,3-10,5	25,0	120,0	10,5	0,65
ТДН			38,5	25,0	120,0	10,5	0,65
ТРДН			6,3-10,5	34,0	170,0	10,5	0,55
ТДН			38,5	34,0	170,0	10,5	0,55
ТРДН			6,3-10,5	50,5	245,0	10,5	0,5
ТРДН			6,3-6,3 6,3-6,6 11-6,6	45,0	150,0	11,5	0,65
ТРДЦН			11-6,6	70,0	265,0	12,0	0,5
ТД			6,3; 10,5; 13,8	79,0	315,0	11,0	0,45
ТМН				18,0	85,0	10,5	0,7

Таблица 2 – Трехобмоточные трансформаторы

Тип	Мощность, кВ·А	Напряжение, кВ	Потери, кВт	, %	, %
ВН	СН	НН
ТМТН			10,5	6,3	10,0	55,5	7,5; 7,5; 16	1,2
ТДТН		36,75	10,5	6,3	19,0	75,0	8,0; 16,5; 7,0	1,0
	36,75	10,5	6,3	28,0	115,0	8,0; 16,5; 7,0	0,95
ТМТН			38,5	6,6; 11	12,5	52,0	10,5; 17; 6,0	1,81
ТДТН			38,5	6,6; 11	17,0	76,0	10,5; 17,5; 6,5	1,0
		38,5	6,6; 11	21,0	100,0	10,5; 17,5; 6,5	0,8
		11; 38,5	6,6	27,5	140,0	10,5; 17,5; 6,5	0,7
		11; 38,5	6,6; 11	39,0	200,0	10,5; 17,5; 6,5	0,6
		11; 38,5	6,6; 11	53,0	290,0	10,5; 18; 7,0	0,55
		38,5	6,6; 11	45,0	130,0	12,5; 20; 6,5	0,9
		38,5		54,0	220,0	12,5; 22; 9,5	0,55

Герметичные трансформаторы серии ТМГ

Таблица 3 – Технические характеристики трансформаторов ТМ, ТМГ

Ном. мощность, кВ·А	Напряжение обмоток, кВ	Потери х.х., Вт	Потери КЗ, кВт	Напряжение КЗ, %	Ток х.х, %	Ток КЗ НН, кА	Масса, кг
ВН	НН
	6(10)	0,4		0,6	4,5	2,7	0,8
	6(10)	0,4		0,88	4,5	2,6	1,28
	6(10)	0,4		1,28	4,5	2,4	2,02
	6(10)	0,4		1,98	4,5	2,2	3,2
	6(10)	0,4		2,65	4,5	2,0	5,13
	6(10)	0,4		3,7	4,5	1,9	8,02
	6(10)	0,4		5,5	4,5	1,8	12,83
	6(10)	0,4		7,6	5,5	1,6	16,33
	6(10)	0,4		10,8	5,5	1,2	26,23
	6(10)	0,4		16,5	6,0	1,0	38,49
	6(10)	0,4		25,0	6,0	0,8	60,14

Таблица 4 – Технические данные сетевых электродвигателей и трансформаторов карьерных экскаваторов

Тип экскаватора	, кВт	Тип	В	А	%
ЭКГ 4,6, ЭКГ 5 Сетевой двигатель ТСН		АЭ-113-4У2 ТМЭ-40/6		28,7 3,85	91,5	0,85
ЭКГ 8И, ЭКГ 4У, ЭКГ 6,3Ус Сетевой двигатель Сетевой двигатель ТСН		СДЭУ-14-29-6У2 СДЭ2-15-34-6У2 ТМЭ 100/6		63,5 7,2 9,63	93,8	0,85 опер 0,9 опер
ЭКГ 12,5 ЭКГ 15 Сетевой двигатель ТСН		СДЭУ-15-39-6 ТМЭ 160/6		15,4	95,6	0,9 опер
ЭГ 12 (экскаватор гидравлический) Сетевой двигатель Двигатель гидросистемы ТСН		АЭ3-400М-4У2 АЭ-12-39-6 ТМЭ-250		28,7 30,8 24,1	91,5	0,85
ЭКГ 20 Трансформатор питания ТСН		ТС3П-2500/10ЭКХЛ2 ТМЭ-400/10ХЛ1		38,5
ЭШ 6.45М Сетевой двигатель ТСН		СДСЭ-14-296 ТМ-250		63,5 24,1		0,85 опер
ЭШ 10.70, ЭШ 13.50 Сетевой двигатель ТСН		СДЭУ-1539-6 ТМЭ-250		24,1	95,6	0,9 опер
ЭШ 15.90 Сетевой двигатель ТСН	2х400	СДЭ3-15-64-6 ТМЭ-400		38,5	95,6	0,9 опер
ЭШ 20.90 Сетевой двигатель ТСН	2х400	СДЭ2-17-69-8У2 ТМЭ-400/10У1		38,5
ЭШ 25.100 Сетевой двигатель ТСН	2х1900 2х400	СДЭ3-15-64-6 ТМЭ-400/10У1		38,5	95,6	0,9 опер
ЭШ 40.85 Сетевой двигатель ТСН	2х2250 4х400	СДЭ2-17-69-8ХЛ2 ТМЭ-400/10У1		23,1	95,7	0,9 опер
ЭШ 65.100 Сетевой двигатель ТСН	4х2250 6х400	СДЭ2-17-69-8ХЛ2 ТМЭ-400/10У1		23,1	95,7	0,9 опер
ЭШ 30.110 Сетевой двигатель ТСН	2х2250 4х400	СДЭ2-17-69-8ХЛ2 ТМЭ-400/10У1		23,1	95,7	0,9 опер
ЭКГ 4,6, ЭКГ 5 Сетевой двигатель ТСН	0,6 0,6	0,85 0,65	0,62 1,17		28,1

Таблица 5

Тип экскаватора				кВт	квар
ЭКГ 8И, ЭКГ 4У, ЭКГ 6,3Ус Сетевой двигатель Сетевой двигатель ТСН	0,6 0,6 0,6	-0,85 -0,85 0,65	-0,62 -0,62 1,17		-193 -234
ЭКГ 12,5 ЭКГ 15 Сетевой двигатель ТСН	0,6 0,6	-0,9 0,7	-0,48 1,02		-360
ЭГ 12 (экскаватор гидравлический) Сетевой двигатель Двигатель гидросистемы ТСН	0,6 0,6 0,6	0,85 0,85 0,7	0,62 0,62 1,02
ЭКГ 20 Трансформатор питания ТСН	0,6 0,6	0,7 0,7	1,02 1,02
ЭШ 6.45М Сетевой двигатель ТСН	0,6 0,6	-0,85 0,7	-0,62 1,02		-193
ЭШ 10.70, ЭШ 13.50 Сетевой двигатель ТСН	0,6 0,6	-0,9 0,6	-0,48 1,02		-360
ЭШ 15.90 Сетевой двигатель ТСН	0,6 0,6	-0,9 0,7	-0,48 1,02		-547
ЭШ 20.90 Сетевой двигатель ТСН	0,6 0,6	-0,9 0,7	-0,48 1,02		-720
ЭШ 25.100 Сетевой двигатель ТСН	0,6 0,6	-0,9 0,7	-0,48 1,02		-1094
ЭШ 40.85 Сетевой двигатель ТСН	0,6 0,6	-0,9 0,7	-0,48 1,02		-1296
ЭШ 65.100 Сетевой двигатель ТСН	0,6 0,6	-0,9 0,7	-0,48 1,02		-2160
ЭШ 30.110 Сетевой двигатель ТСН	0,6 0,6	-0,9 0,7	-0,48 1,02		-1296

Таблица 6 –Технические данные электрооборудования роторных экскаваторов

Тип экскаватора	кВт	, кВ				, кВт	, квар	Диаметр ротора, м	, т
ЭРГВ-630-9/0,5			0,65	0,7	1,02			3,2
ЭР-1250-16/1,5Д	-		0,65	0,7	1,02	-	-	6,5
ЭРП-1250-16/1			0,65	0,7	1,02			6,5
ЭРГ 1600			0,65	0,7	1,02			7,2	-
ЭРП 2500			0,65	0,7	1,02
ЭРШ РД 5250			0,65	0,7	1,02			11,5

Таблица 7 –Технические данные электрооборудования буровых станков

Тип станка	Суммарная уст. мощность, кВт	, В				, кВт	, квар	, кВ∙А	Масса станка, т
СБР 125-30	24,8		0,65	0,7	1,02	16,1	16,4
СБР 160Б-32			0,65	0,7	1,02	83,2	84,9
3СБШ-200-60			0,7	0,7	1,02
СБШ-250 МНА-32			0,7	0,7	1,02
СБШ-320-36			0,7	0,7	1,02
СБУ-125А-32			0,65	0,7	1,02		32,5	45,6
СБУ-160			0,65	0,7	1,02
СБУ-200			0,65	0,7	1,02

Таблица 8 – Допустимый длительный ток для голых проводов по ГОСТ 839-80 (ПУЭ)

Номинальное сечение, мм^2	Сечение (алюминий/сталь),мм^2	Ток, А, для проводов марок
АС, АСКС, АСК, АСКП	М	А и АКП	М	А и АКП
вне помещений	внутри помещений	вне помещений	внутри помещений
	10/1,8 16/2,7 25/4,2 35/6,2 50/8 70/11 95/16				-		-
	120/19 120/27		-
	150/19 150/24 150/34		-
	185/24 185/29 185/43		-
	240/32 240/39 240/56		-
	300/39 300/48 300/66		-
	330/27		-	-	-	-	-
	400/22 400/51 400/64		-
	500/27 500/64			-		-
	600/72			-		-
	700/86			-	-	-	-

Таблица 9 – Допустимый длительный ток для переносных шланговых лёгких и средних шнуров, переносных шланговых тяжёлых кабелей, шахтных гибких шланговых, прожекторных кабелей и переносных проводов с медными жилами (ПУЭ)

Сечение токопроводящей жилы, мм^2	Ток ^*, А, для шнуров, проводов и кабелей
одножильных	двухжильных	трёхжильных
0,5 0,75 1,0 1,5 2,5	- - - -		-

Таблица 10 – Длительно допустимые токи кабелей КГЭ, КГ при номинальной температуре воздуха +25°С (РТМ)

Сечение основной жилы, мм	Длительно допустимый ток, А
КГЭ	КГЭ-ХЛ	КГ
			-
			-
			-

Таблица 11 – Поправочный коэффициент К для определения длительно допустимого тока для гибких кабелей (РТМ)

Допуст. темпер. жил, °С	Значение К при температуре окружающей среды
-50	-40	-30	-20	-10
	1,69	1,62	1,54	1,45	1,37	1,27	1,17	1,06		0,94	0,79	0,61
	1,5	1,44	1,38	1,32	1,26	1,19	1,12	1,04		0,96	0,86	0,78

Таблица 12 – Конструктивные размеры силовых гибких кабелей марки КГЭ, КГЭ-ХЛ на напряжение 6 кВ ГОСТ 9388-82 (РТМ)

Число и сечение жил, мм^2	Наружный диаметр, мм	Масса 1 км, кг	, Ом/км	, Ом/км
основных	заземления	вспомога-тельные
3x10	1x6	1x6	41,2		1,84	0,11
3x16	1x6	1x6	43,8		1,15	0,10
3x25	1x10	1x6	46,4		0,74	0,09
3x35	1x10	1x6	50,2		0,54	0,09
3x50	1x16	1x10	53,9		0,37	0,08
3x70	1x16	1x10	63,3		0,26	0,08
3x95	1x25	1x10	66,5		0,19	0,08
3x120	1x35	1x10			0,15	0,08
3x150	1x50	1x10	77,6		0,12	0,07

Таблица 13 – Конструктивные размеры силовых гибких кабелей на напряжение 660 В со вспомогательной жилой марки КГ

Число и сечение жил, мм^2	Наружный диаметр, мм	Масса 1 км, кг
основных	заземления	Вспомога- тельные
3x25	1x10	1x4	30,5
3x35	1x10	1x6	34,7
3x50	1x16	1x10	41,2
3x70	1x16	1x10	45,7
3x95	1x25	1x10
3x120	1x35	1x10	55,9

Таблица 14 – Активные и индуктивные сопротивления 1 км кабелей с медными жилами, Ом/км

Сечение, мм^2	Актив. r 0,Ом/км	Индуктивное х 0, Ом/км		Сечение, мм^2	Актив. r 0,Ом/км	Индуктивное х 0, Ом/км
6 кВ	10 кВ	6 кВ	10 кВ
	1,78 1,12 0,71 0,51 0,35	0,100 0,094 0,085 0,079 0,072	0,113 0,104 0,094 0,088 0,082		0,26 0,19 0,15 0,12 0,10	0,069 0,069 0,066 0,066 0,066	0,079 0,076 0,076 0,072 0,069

Таблица 15 – Емкость на фазу и емкостные токи для бронированных кабелей с бумажной изоляцией (РТМ)

Сечение жил кабеля, мм^2	Емкость жилы кабеля, мкФ/км	Емкостной ток кабеля, А/км
6кВ	10 кВ	6кВ	10 кВ
3x25	0,14	0,11	0,46	0,36
3x35	0,16	0,13	0,52	0,42
3x50	0,18	0,14	0,59	0,46
3x70	0,21	0,16	0,68	0,52
3x95	0,24	0,19	0,79	0,62
3x120	0,27	0,2	0,89	0,65
3x150	0,315	0,24	1,03	0,78
3x185	0,36	0,26	1,18	0,85
3x240	0,4	0,3	1,3	0,98

Таблица 16 – Емкость на фазу и емкостные токи для бронированных кабелей марки КВШТ (РТМ)

Сечение жил кабеля, мм^2	Емкость жилы кабеля, мкФ/км	Емкостной ток кабеля, А/км
	6кВ	10 кВ	6кВ	10 кВ
3x25+1x10	0,29	0,22	0,95	0,72
3x35+1x10	0,33	0,25	1,08	0,82
3x50+1x16	0,36	0,28	1,18	0,92
3x70+1x16	0,43	0,32	1,4	1,04
3x95+1x25	0,49	0,35	1,6
3x120+1x35	0,53	0,37	1,73	1,21
3x150+1x50	0,59	0,42	1,93	1,37

Таблица 17 – Экономическая плотность тока (ПУЭ)

Проводники	Экономическая плотность тока, А/мм^2, при числе часов использования максимума нагрузки в год
более 1000 до 3000	более 3000 до 5000	более 5000
Неизолированные провода и шины: медные алюминиевые Кабели с бумажной и провода с резиновой и поливинилхлоридной изоляцией с жилами: медными алюминиевыми Кабели с резиновой и пластмассовой изоляцией с жилами: медными алюминиевыми	2,5 1,3   3,0 1,6     3,5 1,9	2,1 1,1   2,5 1,4     3,1 1,7	1,8 1,0   2,0 1,2     2,7 1,6

Таблица 18 – Технические данные шахтных передвижных трансформаторных подстанций

Подстанции	Номинальная мощность, кВ·А	Напряжение х.х., В	Номинальный ток, А	Напряжение КЗ, % от UН	Ток х..х., от IН	Потери, Вт
ВН	НН	ВН	НН	х.х при UН	КЗ при cos =1
ТСВП-100 ТСВП-160 ТСВП-250 ТСВП-400 ТСВП-630			690/400 690/400 690/400 690/1200	9,5 15,4 24,1 38,5 60,6	83,5/144 133/231 209/362 527/304	3,5 3,5 3,5 3,5 3,5	4,5 3,5

Таблица 19 – Сопротивления вторичных обмоток рудничных трансформаторных подстанций

Подстанции	Номинальная мощность, кВ·А	Номинальное напряжение, В	Сопротивление, Ом
Zт	Rт	Хт
ТСВП-100			0,0559 0,1677	0,0203 0,0609	0,0522 0,1566
ТСВП-160			0,0349 0,105	0,0118 0,0355	0,0329 0,0988
ТСВП-250			0,0222 0,067	0,0064 0,0192	0,0214 0,0642
ТСВП-400			0,0418	0,011	0,0403
ТСВП-630			0,0266 0,0798	0,0056 0,0168	0,026 0,078

Таблица 20 – Токи срабатывания защиты ПМЗ (А), соответствующие условным единицам на шкале блока

Номинальный ток выключателя АВ, А	Условные единицы на шкале блока защиты
315-400

Таблица 21 – Комплектные конденсаторные установки

Тип конденсаторной установки	Ном. реактивная мощность, квар	Размеры (длина, ширина, высота), мм	Масса, кг
Для силовых сетей 380 В
УК-0,38-150-У3		630х520х1400
УК-0,38-300-У3		1920х530х1660
УК-0,38-450-У3		2620х530х1660
УК-0,38-600-У3		3320х530х1660
УК-0,38-750-У3
Для силовых сетей 6 кВ
УК-6,3-450-У3		2140х880х1800
УК-6,3-900-У3		3540х880х1800
УК-6,3-1125-У3		4240х880х1800
Для силовых сетей 10 кВ
УК-10,5-450-У3
УК-10,5-900-У3
УК-10,5-1125-У3

Расшифровка обозначения: УК – установка конденсаторная; 0,38 – напряжение, кВ; 150 – мощность, квар. Средний срок службы конденсаторов не менее 25 лет.

Таблица 22 – Удельные сопротивления грунтов и воды (РТМ)

Наименование грунта	Пределы колебаний, Ом·м	При расчетах, Ом·м
Песок Супесок Суглинок Глина Садовая земля Каменистая глина Крупнозернистый песок с валунами, известняк Скала, валуны Чернозем Торф Речная вода Морская вода Гранит Уголь бурый	400...1000 150...400 40...150 8...70 - - -   - - - 10-80 0,2-1 - -	1000-2000   2000-4000

Таблица 23 – Коэффициент использования вертикальных электродов из угловой стали или труб, размещенных в ряд (без учета влияния полосы связи)

Число электродов	При отношении расстояния между электродами к длине электрода
	0,87 0,80 0,72 0,62 0,56 0,50	0,92 0,88 0,83 0,77 0,73 0,70	0,95 0,92 0,88 0,83 0,80 0,7

Таблица 24 – Коэффициент использования вертикальных электродов из угловой стали или труб, размещенных по контуру (без учета влияния полосы связи)

Число электродов	При отношении расстояния между электродами к длине электрода
	0,70 0,62 0,55 0,47 0,42 0,39 0,36	0,78 0,73 0,68 0,64 0,58 0,55 0,52	0,85 0,80 0,76 0,70 0,67 0,65 0,62

Таблица 25 – Коэффициент использования соединительной полосы в ряду электродов из угловой стали или труб

Отношение расстояния между электродами к длине электрода	При числе электродов в ряду
	0,77 0,89 0,92	0,62 0,75 0,82	0,42 0,56 0,68	0,31 0,46 0,58

Таблица 26 - Коэффициент использования соединительной полосы в контуре электродов из угловой стали или труб

Отношение расстояния между электродами к длине электрода	При числе электродов в ряду
	0,45 0,55 0,7	0,34 0,4 0,56	0,27 0,42 0,45	0,24 0,3 0,41	0,21 0,28 0,37	0,2 0,26 0,35

Таблица 27 – Коэффициенты использования заземлителей (труб, стержней, уголков) без учета влияния полосы связи.

Число заземлителей	Отношение расстояний между заземлителями к их длине
Заземлители размещены в ряд	Заземлители размещены по контуру
	0,91 0,83 0,77 0,74 0,67 - - -	0,94 0,89 0,85 0,81 0,76 - - -	- 0,78 0,73 0,68 0,63 0,58 0,55 0,52	- 0,85 0,8 0,76 0,71 0,66 0,64 0,62

Таблица 28 – Номинальные данные предохранителей ПР-2 и плавких вставок устанавливаемых в них

Номинальный ток предохранителя, А	Номинальный ток плавкой вставки, А
	6; 10; 15 15; 20; 25; 35; 60 60; 80; 100 100 125 160 200 200 225 260 300 350 350 430 500 600 600 700 850 1000

Таблица 29 – Допустимые длительные нагрузки и сопротивления медных и алюминиевых шин

Сечение шины, мм	Длительно допустимые нагрузки , А	Активное сопротивление при +65ºС, мОм/м	Индуктивное сопротивление , мОм/м
медь	алюминий	медь	алюминий
25х3			0,268	0,475	0,179	0,2	0,225	0,244
30х3			0,223	0,394	0,163	0,189	0,206	0,235
30х4			0,167	0,296	0,163	0,189	0,206	0,235
40х4			0,125	0,222	0,145	0,17	0,189	0,214
40х5			0,1	0,177	0,145	0,17	0,189	0,214
50х5			0,08	0,142	0,137	0,1565	0,18	0,2
50х6			0,067	0,118	0,137	0,1565	0,18	0,2
60х6			0,0558	0,099	0,1195	0,145	0,163	0,189
60х8			0,0418	0,074	0,1195	0,145	0,163	0,189
80х8			0,0313	0,055	0,102	0,126	0,145	0,17
80х10			0,025	0,0445	0,102	0,126	0,145	0,17
100х10			0,02	0,0355	0,09	0,1127	0,133	0,157
2 (60х8)			0,0209	0,037	0,12	0,145	0,163	0,189
2 (80х8)			0,0157	0,0277	-	0,126	0,145	0,17
2 (80х10)			0,0125	0,0222	-	0,126	0,145	0,17
2 (100х10)			0,01	0,0178	-	-	0,133	0,157

Таблица 30 – Сопротивление автоматов и рубильников

Номинальный ток, А	Сопротивление катушек расцепителей автоматов (при 65ºС), мОм	Сопротивление контактов, мОм
активное	индуктивное	автоматы	рубильники
	5,5 2,35 1,3 0,74 0,36 0,15 0,12 -	2,7 1,3 0,85 0,55 0,28 0,1 0,084 -	1,3 1,0 0,75 0,65 0,6 0,4 0,25 -	- - 0,5 - 0,4 0,2 0,15 0,08

Таблица 31 – Сопротивления первичных обмоток трансформаторов тока типа ТКФ

Номинальный ток, А	Сопротивление, мОм
ТКФ-1	ТКФ-3
активное	индуктивное	активное	индуктивное
7,5	1,7 0,75 0,42 0,2 0,11 0,05	4,8 2,7 1,2 0,67 0,3 0,17 0,07	8,2 4,8 3,0 1,3 0,75 0,33 0,19 0,08 0,05 0,02	4,2 2,8 1,2 0,7 0,3 0,17 0,08 0,04 0,02

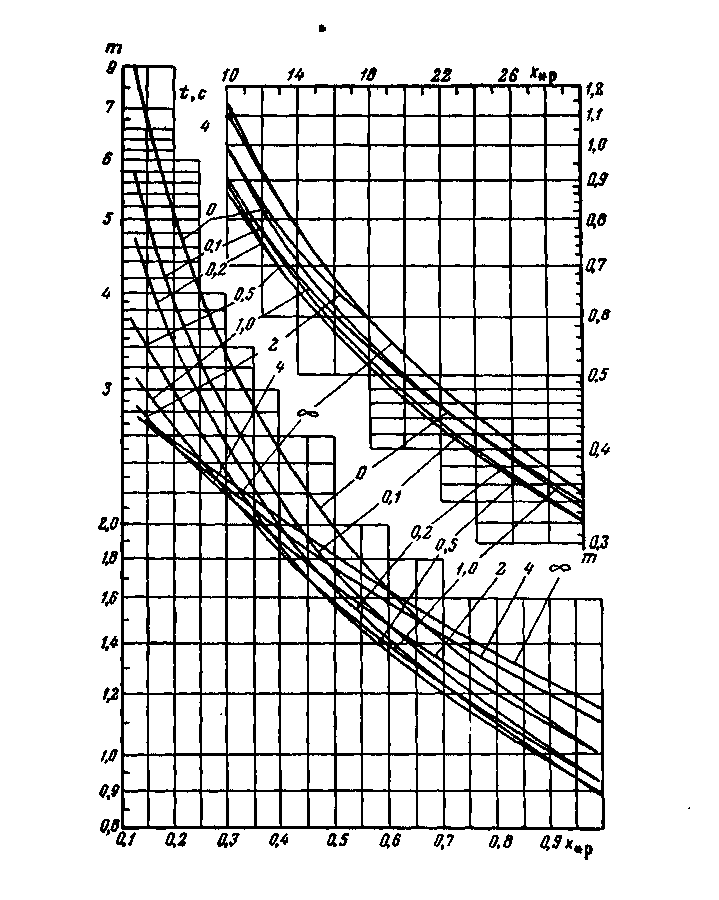

Рисунок Расчетные кривые для определения токов КЗ

Дата добавления: 2015-06-04
