Системы электроснабжения

Схемы внутренних электросетей:

а — радиальная; 6 — магистральная; в — смешанная; ТП — трансформаторная

подстанция

Пример принципиальной расчетной схемы электроснабжения

Конструкция лампы накаливания:

1 — стеклянная колба; 2 — тело накала лампы; 3 — крюч­ки; 4—линза; 5 — стеклян­ный штабик; б—электроды; 7— утолщение; 8—штангель; 9 — цоколь; 10 — изоля­тор;

11 — нижний контакт

Конструкция газоразрядной люминесцентной лампы:

1 — цилиндрическая стеклянная трубка; 2 — электроды; 3 — цоколь

Светодиодная лампа под патрон Е27

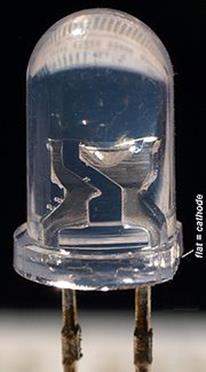

Прозрачный бесцветный светодиод в пластиковой оболочке.

Схематическое изображение светодиода показано на рис. 10.7.

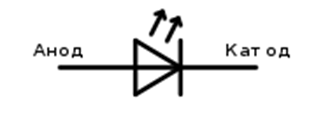

Схематическое изображение светодиода.

Общая мощность установленных в помещении ламп получается умножением величины удельной мощности и общей площади освещаемой поверхности

W = w*S,

где: W - общая мощность установленных в помещении ламп, Вт;

w – величина удельной мощности, Вт;

S – площадь освещаемой поверхности, м².

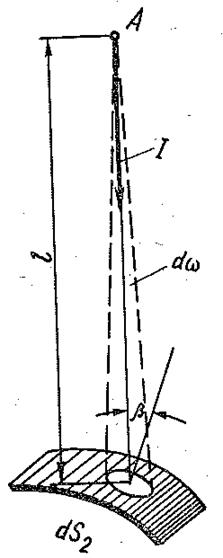

Соотношение между силой света в определенном направлении и освещенностью поверхности выражается формулой

,

где: Е – величина освещености на поверхности, лк;

I – сила света в направлении поверхности, кд;

β – угол между осью светового луча и перпендикуляром к центру поверхности (угол падения луча), град;

l – расстояние между источником света А и центром освещаемой поверхности, м.

Коэффициент полезного действия светильника (КПД) рассчитывается как отношение светового потока источника света Ф_и к световому потоку исходящему от светильника Ф_св:

η=Ф_св/Ф_и

Рольганг

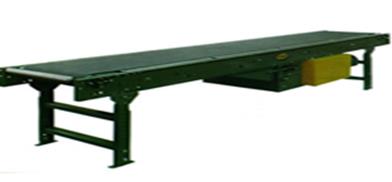

Конвейер

Траволатор

.

Схема устройства лифта:

1 – лебедка, 2 – кабина, 3 – канаты подвески, 4 – противовес, 5 – направляющие кабины, 6 – направляющие противовеса, 7 – буфер кабины, 8 - буфер противовеса, 9 – контроллер, 10 – копир – аппарат, 11 – лента привода копир – аппарата, 12 – ограничитель скорости, натяжное устройство контроля скорости, 14 - подвесной кабель, 15 – привод дверей, 16 – роликовые башмаки, 17 – ловитель кабины, 18 – устройство безопасности двери, 19 – отводной блок, 20 – концевой выключатель безопасности, 21 – нижний концевой выключатель.

Схема мусоропровода:

/ — дефлектор; 2 — вентиляционная труба; 3 — верхнее помещение для прочи­стки канала; 4 — ерш для прочистки канала; 5 — ручная лебедка; 6 — заслонка; 7— ствол мусоропровода; 8—отводы; 9—загрузочные клапаны; 10 — камера для приема мусора

Структурная схема приложения для гостиницы на примере станции Millenium NEAX 7400 ICS

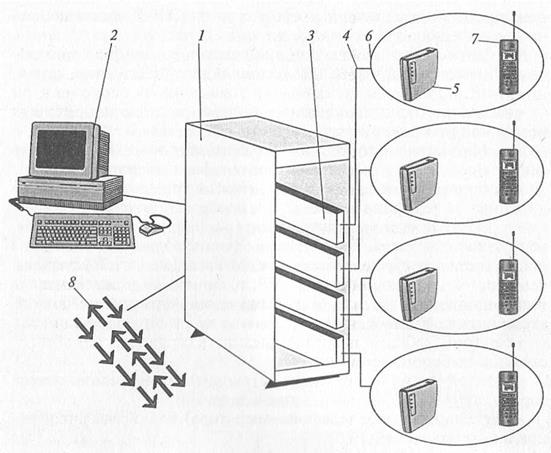

Принцип построения учрежденческой микросотовой сети:

1 — УАТС; 2 — центр управления микросотовой сетью; 3 — модуль коммутации радиосигналов; 4 — интерфейс; 5 — базовая станция; б — сот радиотелефонной связи; 7 — мобильный телефон; 8 — сеть общего пользования
