Симистор

Работа

а) Ключ S разомкнут, Uпр увеличивается от 0 до Uвкл., при этом p-n-переходы
П₁, П₃ – открытый (прямое включение), П₂ – закрытый (обратное включение), поэтому ток нагрузки Iн = Iа (ток анода) очень мал – тиристор закрыт.

б) Ключ S – разомкнут, при Uпр = Uвкл, происходит пробой p-n-перехода П2, Iн определяется Rн – тиристор открывается.

в) Ключ S замкнут, под действием источника Еу электроны из области n2 входят в область p2 и способствуют пробою p-n-перехода П₂. В результате тиристор открывается при меньшем напряжении включения.

Чем больше ток управления Iу, тем Uвкл меньше.

Основное свойство тиристора:

Тиристор имеет три устойчивых состояния:

1 При обратном включении (А «-», К «+») тиристор всегда закрыт;

2 При прямом включении, если U пр. увеличивается от 0 до U вкл., тиристор закрыт;

3 При U пр.= U вкл. тиристор открывается.

Тиристор закрывается, если ток анода Iа станет меньше тока удержания
(Iа < Iа уд).

Например, тиристор закрывается при Uа = 0.

Тиристоры применяются:

- в качестве бесконтактных реле;

- в управляемых выпрямителях (регулирует I и U);

- в тиристорных приводах управляющих работой электрических двигателей;

- в инверторах – преобразователях постоянного тока в переменный ток и наоборот.

Виды и УГО тиристоров (условные графические обозначения)

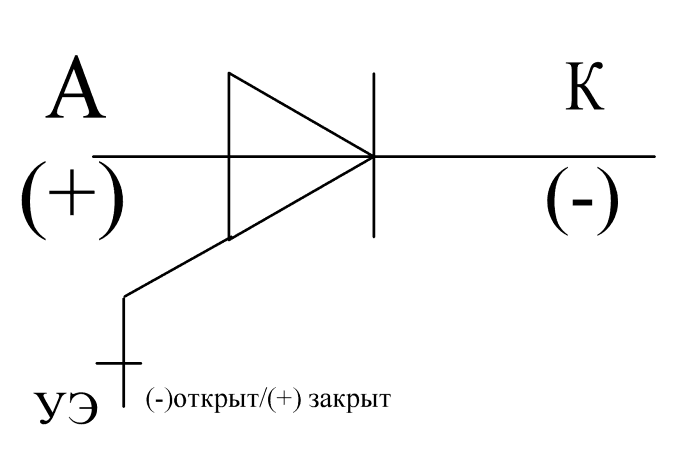

1) незапираемый тиристор с управлением по катоду

Рис.41

2) незапираемый тиристор с управлением по аноду

Рис.42

3) Запираемый тиристорс управлением по катоду

Рис.43

4) Запираемый тиристорс управлением по аноду

Рис.44

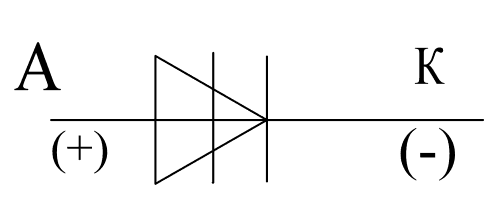

5) Тиристор без управляющего электрода - динистор

Рис.45

6) Симметричный тиристор – симистор

Рис.46

Симистор – проводит одинаково ток и при прямом и при обратном включении, в отличии от тиристора который выпрямляет ток.

Симистор - полупроводниковый прибор, который широко используется в системах, питающихся переменным напряжением. Упрощенно он может рассматриваться как управляемый выключатель. В закрытом состоянии он ведет себя как разомкнутый выключатель. Напротив, подача управляющего тока на управляющий электрод симистора ведет к переходу его в проводящее состояние. В это время симистор подобен замкнутому выключателю.

При отсутствии управляющего тока симистор во время любого полупериода переменного напряжения питания неизбежно переходит из состояния проводимости в закрытое состояние.

Кроме работы в релейном режиме в термостате или светочувствительном выключателе, разработаны и широко используются системы регулирования, функционирующие по принципу фазового управления напряжением нагрузки, или, другими словами, плавные

26) Оптрон- это прибор, в котором конструктивно объединены источник и приемник излучения.

Цепь источника излучения называется входной, цепь фотоприемника называется выходной.

Принцип включения: в качестве источника излучения чаще всего ставят светодиод, который включается в прямом направлении. Схема включения фотоприемника зависит от его вида.
