Оптоэлектронные устройства

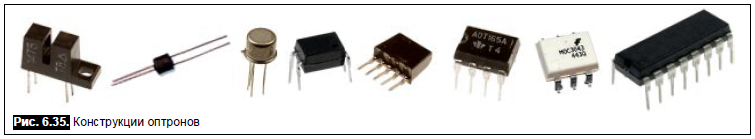

Элементами оптоэлектронных устройств являются фотоэлектронные приборы, рассмотренные выше, а связь между элементами не электрическая, а оптическая. Таким образом, в оптоэлектронныхустройствах практически полностью устранена гальваническая связь между входными и выходными цепями и практически полностью устранена обратная связь между входом и выходом. Комбинируя элементы, входящие в оптоэлектронные устройства, можно получать самые различные их функциональные свойства. На рис. 6.35 представлены конструкции различных оптронов.

Простейшим оптоэлектронным устройством является оптрон.

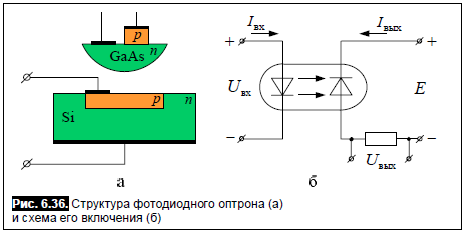

Оптрон – это устройство, объединяющее в одном корпусе светодиод и приёмник фотоизлучения, например фотодиод (рис. 6.36).

Входной усиливаемый сигнал поступает на светодиод и вызывает его свечение, которое по световому каналу поступает на фотодиод. Фотодиод открывается и в его цепи протекает ток под действием внешнего источника E. Эффективную оптическую связь между элементами оптрона осуществляют с помощью средств волоконной оптики – световодов, выполненных в виде жгута из тонких прозрачных нитей, по которым сигнал передаётся за счёт полного внутреннего отражения с минимальными потерями и с высокой разрешающей способностью. Вместо фотодиода в составе оптрона может быть фототранзистор, фототиристор, фоторезистор.

На рис. 6.37 представлены условные графические обозначения таких приборов.

Диодный оптрон используется в качестве ключа и может коммутировать ток с частотой 10⁶...10⁷ Гц и имеет сопротивление между входной и выходной цепями – 10¹³...10¹⁵ Ом.

Транзисторные оптроны благодаря большей чувствительности фотоприемника экономичнее диодных. Однако быстродействие их меньше, максимальная частота коммутации обычно не превышает 10⁵ Гц. Так же как и диодные, транзисторные оптроны имеют малое сопротивление в открытом состоянии и большое в закрытом и обеспечивают полную гальваническую развязку входных и выходных цепей.

Использование в качестве фотоприемника фототиристора позволяет увеличить импульс выходного тока до 5 А и более. При этом время включения составляет менее 10^-5 с, а входной ток включения не превышает 10 мА. Такие оптроны позволяют управлять сильноточными устройствами различного назначения.

Выводы:

1. Работа оптоэлектронных приборов основана на принципе внутреннего фотоэффекта – генерации пары носителей заряда «электрон – дырка» под действием светового излучения.

2. Фотодиоды обладают линейной световой характеристикой.

3. Фототранзисторы имеют большую интегральную чувствительность, чем фотодиоды, благодаря усилению фототока.

4. Оптроны – оптоэлектронные приборы, в которых обеспечивается электрическая изоляция

входных и выходных цепей.

5. Фотоумножители позволяют резко увеличить фототок за счёт применения вторичной электронной эмиссии.

Контрольные вопросы

1. Что такое внешний и внутренний фотоэффект?

2. Какими параметрами характеризуется фоторезистор?

3. Какие физические факторы влияют на световую характеристику фоторезистора при больших световых потоках?

4. Каковы отличия в свойствах фотодиода и фоторезистора?

5. Как в фотоэлементе происходит непосредственное преобразование световой энергии в электрическую?

6. Каковы отличия в принципе действия и свойствах фотодиода и биполярного фототранзистора?

7. Почему тиристор может управлять относительно большими мощностями, чем допустимая мощность рассеяния самого фототиристора?

8. Что такое оптопара?

ПРИЛОЖЕНИЕ. КЛАССИФИКАЦИЯ И ОБОЗНАЧЕНИЯ ПОЛУПРОВОДНИКОВЫХ ПРИБОРОВ

Для унификации обозначений и стандартизации параметров полупроводниковых приборов используется система условных обозначений. Эта система классифицирует полупроводниковые приборы по их назначению, основным физическим и электрическим параметрам, конструктивнотехнологическим свойствам, виду полупроводниковых материалов. Система условных обозначений отечественных полупроводниковых приборов базируется на государственных и отраслевых стандартах. Первый ГОСТ на систему обозначений полупроводниковых приборов – ГОСТ 10862–64 был введен в 1964 году. Затем по мере возникновения новых классификационных групп приборов был изменен на ГОСТ 10862–72, а затем на отраслевой стандарт ОСТ 11.336.038–77 и ОСТ 11.336.919–81. При этой модификации основные элементы буквенно-цифрового кода системы условных обозначений сохранились. Данная система обозначений логически выстроена и позволяет дополнять себя по мере дальнейшего развития элементной базы.

Основные термины, определения и буквенные обозначения основных и справочных параметров полупроводниковых приборов приведены в ГОСТах:

§ 25529–82 – Диоды полупроводниковые. Термины, определения и буквенные обозначения параметров.

§ 19095–73 – Транзисторы полевые. Термины, определения и буквенные обозначения параметров.

§ 20003–74 – Транзисторы биполярные. Термины, определения и буквенные обозначения параметров.

§ 20332–84 – Тиристоры. Термины, определения и буквенные обозначения параметров.
