Шлифовальные станки

Шлифовальные станки имеют вращающийся абразивный инструмент. Эти станки применяют в основном для окончательной (финишной) чистовой обработки деталей, путем снятия с их поверхности слоев металла с точностью, доходящей иногда до десятых долей микрометра и придания обрабатываемой поверхности высокой чистоты.

На шлифовальные станки поступают заготовки, предварительно обработанные на других станках с оставлением небольшого припуска под шлифование, величина которого зависит от требуемого класса точности, размеров детали и предшествующей обработки.

Успехи последних лет в области усовершенствования шлифовальных кругов и станков, а также совершенствование заготовительных операций (прокатывания, штампования, точного литья и т. п.), позволяют во многих случаях использовать вместо токарных, фрезерных и других станков для получистовых операций, высокопроизводительные шлифовальные станки для предварительного и окончательного шлифования.

На шлифовальных станках выполняют:

· обдирку, разрезку и отрезку заготовок

· точную обработку плоскостей, поверхностей вращения, зубьев колес, винтовых и фасонных поверхностей и т. п.

· заточку всевозможного инструмента

Виды шлифовальных станков

· круглошлифовальный

· внутришлифовальный

· плоскошлифовальные

· бесцентрошлифовальный

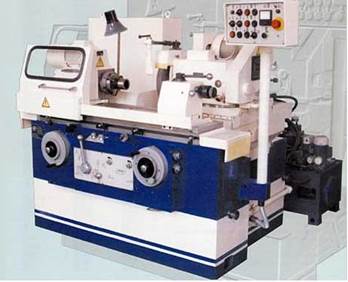

Круглошлифовальные станки предназначены для наружного шлифования цилиндрических и конических поверхностен и подразделяются на универсальные и простые (не универсальные).

В универсальных круглошлифовальных станках, кроме поворота рабочего стола на небольшой угол, до ±6°, возможен поворот как детали (заготовки), так и шлифовального круга за счет поворота передней и шлифовальной бабок вокруг их вертикальных осей на большой угол, что позволяет шлифовать на этих станках конусы с большим углом при вершине, а также торцовые плоскости. Кроме того, универсальные круглошлифовальные станки обычно снабжаются дополнительной бабкой для шлифования отверстий.
