Разбивку оконных и дверных проемов

Условное обозначение оконных и дверных проемов и ворот с заполнением и без него изображают согласно ГОСТ 21.501-93 (см. табл.5). Для плана, вычерчиваемого в масштабе 1:100, при наличии в проемах четвертей их условное изображение дают на чертеже, при действительном размере четверти 120×65мм (рис. 11в).

4 Элементы конструкции здания, расположенные за секущей плоскостью (рис.11в)

5 Условные обозначения санитарно – технического оборудования (ванны, унитазы, раковины и т.д.), а также дымовые и вентиляционные каналы (рис.11в)

При вычерчивании чертежей планов зданий графическое обозначение санитарно-технического оборудования следует вычерчивать в масштабе, принятом для данного плана. Все указанные элементы вычерчивают тонкими сплошными линиями.

Размеры санитарно–технического оборудования по ГОСТ 21.205-93 даны

в таблице 7.

Условные обозначения вентиляционных и дымовых каналов даны в таблице 5.

Таблица 5 – Условные графические изображения элементов зданий и сооружений.

Наименование	Изображение
	на плане	в разрезе
1. Перегородки из стеклоблоков (при масштабе 1:200 и мельче допускается обозначать перегородки одной основной линией)
2. Проемы: а) без четверти     б) с четвертью   в) в масштабе 1:200 и мельче, а также для чертежей элементов конструкций заводского изготовления
3. Двери, ворота:   а) дверь однопольная без четверти;   б) дверь двупольная без четверти;     в) дверь однопольная с четвертью;   г) дверь двупольная с четвертью;     д) ворота раздвижные двупольные

Таблица 6 – Условное изображение каналов дымовых и вентиляционных

Наименование	Изображение в масштабах
1:50 и 1:100	1:200
1 Вентиляционные шахты и каналы   2 Дымовые трубы (твердое топливо)

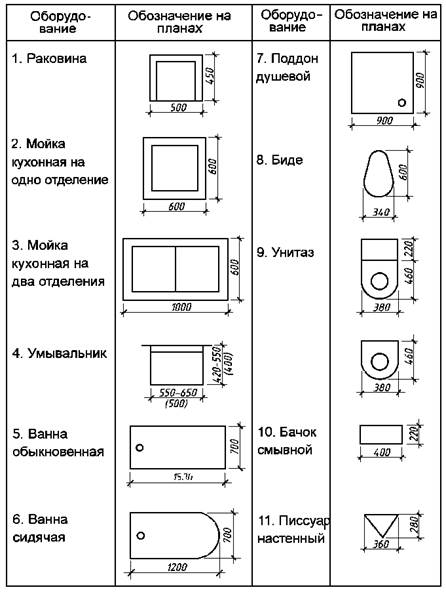

Таблица 7 – Условно-графические обозначения санитарно-технического оборудования

6 Выносные и размерные линии, размерные числа, маркировку оконных и дверных проемов (рис.11г)

Размеры на плане, чаще всего наносят в виде трех или более размерных «цепочек». На первой цепочке, обычно, располагают размеры, указывающие ширину оконных и дверных проемов, простенков и выступающих частей здания с привязкой их к осям. На второй размерной цепочке указывают размер между осями капитальных стен и колонн. В третьей цепочке проставляют размер между координационными осями крайних наружных стен (рис. 5,12,20).

При одинаковом расположении проемов на двух противоположных фасадах здания допускается наносить размеры только на левой и нижней сторонах плана. Во всех других случаях размеры проставляют со всех сторон плана.

В габаритах плана указывают размеры помещений, толщину стен относительно координационных осей, толщину перегородок, которая может наноситься относительно внутренних и наружных стен или разбивочных осей. Наносят размеры проемов во внутренних стенах, в кирпичных перегородках, а также их привязку к контуру стен или координационным осям.

На планах промышленных зданий при многократном повторении одного и того же размера можно указывать его только один раз с каждой стороны, а вместо остальных размерных чисел давать суммарный размер между крайними элементами в виде произведения числа повторений на повторяющийся размер. На планах промышленных зданий указывают также типы проемов ворот и дверей (в окружностях диаметром 5-6мм), марки перемычек фрамуг, номера схем перегородок и т.п.

Позиции (марки) элементов здания (сооружения), заполнения проемов окон и дверей (кроме входящих в состав щитовых перегородок), перемычек, лестниц и др. допускается позиционное обозначение проемов ворот и дверей указывать в окружностях диаметром 5мм.
