1. При покупке ленты проверьте, чтобы все компоненты светодиодной ленты не были подвержены механическим воздействиям.

2. Все соединения на ленте должны иметь цельный вид и не иметь видимых повреждений или окисление.

3. Монтаж светодиодной ленты должен быть осуществлен электриками, имеющими должную квалификацию, с соблюдением всех правил безопасности. Если Ваш электрик впервые монтирует светодиодную подсветку советуем получить консультации в нашем Салоне Светодиодной подсветки [phone],[phone].

4. Важный момент при подключении ленты соблюдение полярности, если полярность при подключение не соблюдена это приведет к порче ленты.

5. Один из часто применяемых способов подключения это - параллельное подключение. Возможно, подключить и последовательно, но это повлечет за собой не равномерное распределение нагрузки из за чего будет происходить затухание электрического сигнала.

6. Блок питания должен соответствовать полной нагрузке на ленте, плюс 10% запас.

7. Если лента монтируется на поверхности, которая проводит ток, то при монтаже между токопроводящей поверхностью и светодиодной лентой нужно заложить электроизоляционный материал.

Как правильно подключить светодиодную ленту?

1. Для начала нужно измерить длину участков куда будет установлена светодиодная лента, чтобы определить ее общую длину.

2. Блок питания подбирается исходя из длины ленты и ее мощности (проконсультируйтесь у продавца). При использование RGB (много цветовой) ленты устанавливается контролер.

3. Когда Вы все закупили. Вы переходите к монтажу светодиодной ленты. Поверхность на которую будет клеиться лента должно быть предварительно зачищена и иметь цельный вид. Возможно, потребуется изолировать поверхность, если она из металла или токопроводящих материалов. Ленты имеют с обратных стороны клеевую поверхность с помощью которого осуществляется приклеивание ленты к поверхности.

4. При монтаже стоит не допускать резких переломов светодиодной ленты. Радиус загиба не меньше 2 см. Проводящие дорожки не должны иметь повреждений и иметь цельный вид.

5. Если требуется разрезать ленту, то разрез делается ножницами или ножиком в месте спайки ленты. При соединение двух лент используется паяльник с нагревание не больше 250 °С, время одной пайки светодиодной ленты не более 10 сек.

6. Последним действием при подключении ленты будет подсоединение к блоку питания и контролеру если у Вас лента RGB. К блоку питания подключаются два провода плюс и минус к соответствующим разъемам. Далее подключается контролер так же плюс к плюсу минус к минусу. Если полярность не соблюдена и на ленту пошло питания, лента может быть испорчена.

При подключение ленты к контролеру следует соединить провода с обозначением RGB и V в соответствующие разъемы на контролере. Все ленты, идут максимальной длины, по 5 метров т.е. следующие 5 метров ленты будут подключаться параллельно друг другу. Используемый провод при подключении должен быть не менее 1,5 мм2.

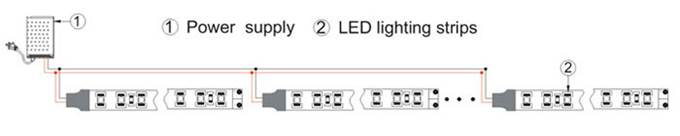

Схема подключения светодиодной ленты одноцветной 3528 (до 20м.п.)

Схема подключения светодиодной ленты 5050 RGB (до 15м.п.)

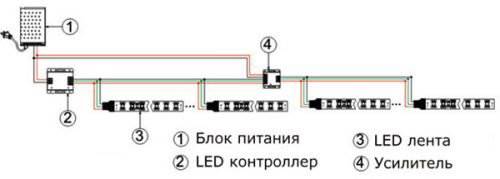

Схема подключения светодиодной ленты 5050 RGB (свыше 15м.п.)

Усилитель RGB-сигнала используется в тех случаях, когда к RGB-контроллеру необходимо подключить нагрузку, большую, чем позволяет данный контроллер. Ниже приведены схемы подключения RGB-усилителя в зависимости от количества блоков питания (1 или 2).

Схема подключения усилителя при использовании 2-х блоков питания (по 100 Вт)

Схема подключения усилителя при использовании одного блока питания (200 Вт)

Схема подключения при использовании DMX контроллеров
