Расчет звукоизоляции

Определим тепловую инерцию пола

Величина затухания расчетной амплитуды колебаний температуры наружного воздуха, в ограждающей конструкции

Коэффициент теплоусвоения наружной поверхности слоя

Расчетная амплитуда колебаний температуры наружного воздуха

Требуемая амплитуда колебаний температуры внутренней поверхности

Тепловая инерция каждого слоя и самой панели

Термическое сопротивление отдельных слоев стеновой панели

внутренний слой: R₁=0,13/0,79=0,164 Вт/м²*˚С

слой пенополиуретана: R₂= 0,02/0,04=0,5 Вт/м²*˚С

наружный слой: R₃=0,07/0,79=0,09 Вт/м²*˚С

внутренний слой: D₁=0,164*10,77=1,77 > 1

слой пенополиуретана: D₂=0,5*0,42=0,21 < 1

наружный слой: D₃=0,09*10,77=0,97 < 1

всей панели ∑ D_i=2,95

Т.к. инерция стеновой панели D < 4, требуется расчет панели на теплоустойчивость

A^reg_τint ограждающей конструкции

A^reg_τint =2,5 – 0,1*(t_ext – 21)=2,5 – 0,1*(22,8 – 21)=2,32 ˚С

5.2.5 Коэффициент теплоотдачи наружной поверхности α_e ограждающей конструкции по летним условиям

α_e=1,16*(5+10√V)=1,16*5=5,8 Вт/м²*˚С

A^des_text =0,5*A_text +ρ*(I_max – I_av)/ α_e

ρ =0,3 –коэффициент поглощения солнечной радиации материалами наружной поверхности ограждающей конструкции (принимается по прил.7 СНиП II-3 79*)

A^des_text =0,5*14,6 + 0,3*(756 – 180)/5,8=37˚С

а) для внутреннего слоя D₁ > 1 коэффициент теплоусвоения наружной поверхности слоя принимаем равным коэффициенту теплоусвоения материала γ₁=s₁=10,77 Вт/м²*˚С

b) для слоя из пенопоулеретоля D₂ < 1

γ₂=(R₂* s₂²+ γ₁)/(1+ R₂* γ₁)= (0,5*0,42²+10,77)/(1+0,5*10,77)=0,55 Вт/м²*˚С

c) для наружного слоя

γ₃=(R₃* s₃²+ γ₂)/(1+R₃* γ₂)=(0,09*10,77²+0,55)/(1+0,09*0,55)=10,47 Вт/м²*˚С

ν=0,9e^D/√2 *	(s1+αint)*(s2+γ1)*(αe+ γ3)*(s3+γ2)
(s1+ γ1)*(s2+ γ2)*(s3+γ3)* αe

ν= 0,9e^2,1*	(10,77+8,7)*(0,42+10,77)*(10,77+0,55)*(5,8+10,47)
(10,77+10,77)*(0,42+0,56)*(10,77+10,47)*5,8

ν=103

5.2.9 Амплитуда колебаний температуры внутренней поверхности стеновой панели

A_τint= A^des_text / ν=37/103=0,36< A^reg_τint

5.3 Расчет теплоусвоения полов

5.3.1 Исходные данные:

1) линолеум поливинилхлоридный, многослойный

δ₁=0,002 м, ρ₁=1800 кг/м³, λ₁=0,38 Вт/м*˚С, s₁=8,56 Вт/м²*˚С, R₁=0,0053 м²*˚С/ Вт

2) стяжка из шлакобетона

δ₂=0,02 м, ρ₂=1200 кг/м³, λ₂=0,44 Вт/м²*˚С, s₂=6,73 Вт/м²*˚С, R₂=0,045 м²*˚С/ Вт

3) толь – пароизоляция

ρ₃=600 кг/м³, λ₃=0,17 Вт/м*˚С, s₃=3,53 Вт/м²*˚С, R₃=0,018 м²*˚С/Вт

4) утеплитель - жесткие минераловатные маты

ρ₄=100 кг/м³, λ₄=0,07 Вт/м*˚С, s₄=0,73 Вт/м²*˚С, R₄=2,286 м²*˚С/ Вт

5) плита перекрытия

ρ₅=2500 кг/м³, λ₅=1,92 Вт/м*˚С, s₅=17,98 Вт/м²*˚С, R₅=0,114 м²*˚С/ Вт

D_i = R_i * s_i

D₁=0,0053*8,56=0,045

D₂=0,045*6,73=0,3

D₃=0,018*3,53=0,064

D₄=2,286*0,73=1,669

D₅=0,114*17,98=2,049

Т.к. суммарная тепловая инерция первых трех слоев меньше 0,5, но суммарная тепловая инерция четырех слоев больше 0,5, то показатель теплоусвоения поверхности пола определим последовательно с учетом четырех слоев конструкции пола, начиная с третьего

γ₃=(2*R₃*s₃²+s₄)/(0,5+R₃*s₄)=(2*0,018*3,53²+0,73)/(0,5+0,018*0,73)=2,3 Вт/м²*˚С

γ₂=(4*R₂*s₂²+γ₃)/(1+R₂*γ₃)=(4*0,045*6,73²+2,3)/(1+0,045*2,3)=9,47 Вт/м²*˚С

γ₁=(4*R₁*s₁²+γ₂)/(1+R₂*γ₂)=(4*0,0053*8,56²+9,47)/(1+0,0053*9,47)=11,58 Вт/м²*˚С <12 Вт/м²*˚С

Данная конструкция пола в отношении теплоусвоения удовлетворяет нормативным требованиям СНиП II-3-79*

5.4.1 Расчет звукоизоляции воздушного шума перегородки между санузлом и комнатой одной квартиры(перегородка задается преподавателем).

Построение частотной характеристики изоляции воздушного шума перегородки (стенки сантех. кабины) из тяжелого бетона плотностью 2300 кг/м³ и толщиной 100 мм.

Построение частотной характеристики производим в соответствии с рисунком 1, СП 23-103-2003.. Находим частоту, соответствующую точке В,по таблице 8, СП 23-103-2003.:

Гц.

Округляем до среднегеометрической частоты -октавной полосы, в пределах которой находится f _В.

Определяем поверхностную плотность ограждения т = g h, в данном случае т = 2300×0,1 = 230 кг/м².

Определяем ординату точки В по формуле (5, СП 23-103-2003.), учитывая, что в нашем случае К = 1:

R _B = 20 lg m _э - 12 = 20 lg230 - 12 = 35,2» 35 дБ.

Из точки В влево проводим горизонтальный отрезок ВА, вправо от точки В - отрезок ВС снаклоном 6 дБ на октаву до точки С с ординатой 65 дБ. Точка С соответствует частоте 10 000 Гц, т.е. находится за пределами нормируемого диапазона частот.

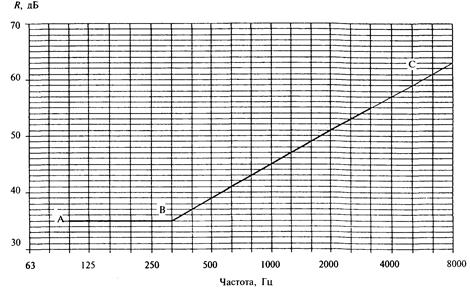

Рассчитанная частотная характеристика изоляции воздушного шума рассмотренной перегородкой приведена на рисунке:

Рисунок - Расчетная частотная характеристика перегородки

В нормируемом диапазоне частот изоляция воздушного шума составляет:

f, Гц
R, дБ

Продолжение

f, Гц
Л, дБ

Определение индекса изоляции воздушного шума R_w перегородкой из тяжелого бетона g = 2300 кг/м³ толщиной 100 мм, расчетная частотная характеристика которой приведена в таблице ниже (п. 1), СП 23-103-2003.

Расчет проводится в таблице. Вносим в таблицу значения R оценочной кривой и находим неблагоприятные отклонения расчетной частотной характеристики от оценочной кривой (п. 3). Сумма неблагоприятных отклонений составила 120 дБ, что значительно больше 32 дБ. Смещаем оценочную кривую вниз на 7 дБ и находим сумму неблагоприятных отклонений уже от смещенной оценочной кривой. На этот раз она составляет 28 дБ, что менее 32 дБ. За величину индекса изоляции воздушного шума принимаем значение смещенной оценочной кривой в -октавной полосе 500 Гц, т.е. R_w = 44 дБ.

№ п. п.

Параметры

Среднегеометрическая частота 1/3-октавной полосы, Гц

Расчетная частотная характеристика R, дБ

Оценочная кривая, дБ

Неблагоприятные отклонения, дБ

-

-

-

Оценочная кривая, смещенная вниз на 8 дБ

Неблагоприятные отклонения от смещенной оценочной кривой, дБ

-

-

-

-

-

-

-

-

Индекс изоляции воздушного шума Rw, дБ

Вывод о соответствии требований звукоизоляции воздушного шума перегородкимежду санузлом и комнатой одной квартиры.

Нормативные значения индекса изоляции воздушного шума R_w для категорий зданий Б - комфортные условия согласно таблице 1, СП 23-103-2003: для перегородки между санузлом и комнатой одной квартиры R_w^треб=47 дБ.

Следовательно, стенка сантех.кабины из тяжелого бетона g = 2300 кг/м³ толщиной 100 мм требованиям звукоизоляции не удовлетворяет. Рекомендуется на выбор:

– использовать в качестве звукового барьера вентиляционный блок;

– продублировать стенку санитарно технической кабины панелью перегородки;

– увеличить плотность бетона в стенке санитарно технической кабины.

5.4.2 Расчет звукоизоляции воздушного шума несущей части перекрытия.

АНАЛОГИЧНО, СОГЛАСНО СП 23-103-2003.
