Налаштування маршрутизатора

1. Для налаштування маршрутизатора необхідно запустити оглядач Інтернет та у адресному рядку внести локальну IP адресу маршрутизатора, яка наводитьсґя у документації до маршрутизатора за замовчуванням (наприклад 192.168.1.1).

2. Налаштувати WAN інтерфейс маршрутизатора: IP адресу 189.71.45.12, шлюз за замовчуванням (Default Gateway) провайдера 189.71.45.1. та маску (Mask) 255.255.0.0 (див. рисунок 6.2)

Рисунок 6.2. Налаштування WAN інтерфейсу маршрутизатора

3. Налаштувати LAN інтерфейс маршрутизатора у локальнiй мережi на IP адресу 192.168.1.1 та маску (Mask) 255.255.255.0(див. рисунок 6.3)

Рисунок 6.3. Налаштування LAN інтерфейсу маршрутизатора

4. Налаштувати DHCP сервер. Встановити дiапазон 192.168.1.10 - 192.168.1.110, шлюз за замовчуванням 192.168.1.1 та час оренди 86400(див. рисунок 6.4)

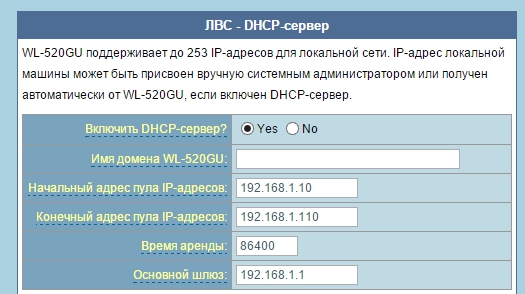

Рисунок 6.4. Налаштування DHCP

Налаштування шлюзу за замовчуванням на сервері

1. Опція default gw вказує шлюз за замовчуванням, на який треба відправляти всі пакети, цільова мережа яких не знайома.

route add default gw 192.168.1.1

1. Після налаштування маршрутизації можна перевірити, що вийшло. Для цього знову дайте команду

route

1. Для встановлення шлюзу при завантаженні системи необхідно у файлі /etc/sysconfig/network вказати параметр:

GATEWAY = 192.168.1.1

Налаштування DHCP на сервері

1. Встановлення DHCP: встановити пакет dhcp-версiя

2. Сконфігурувати файл / etc/dhcpd.conf:

цей файл використовує робочий каталог / var / dhcpd, в якому знаходиться файл dhcpd.leases - реєструються виділені адреси.

Команди файлу / etc / dhcpd.conf:

# опис мережі, яке вказує яка з підмереж буде обслуговуватися. Вказується мережеву адресу і маска мережі

subnet 192.168.1.0 netmask 255.255.255.0

# маршрутизатор за замовчуванням

option routers 192.168.1.1;

# адресу DNS сервера, який використовуватимуть клієнти

option domain-name-servers 216.194.67.119;

# діапазон адрес для клієнтів

range 192.168.1.111 - 192.168.1.212

# сказати клієнтам, щоб віддали адресу через 21600 секунд (6:00)

після отримання адреси

default-lease-time 21600;

# забрати адресу самому через 28800 секунд (8:00)

max-lease-time 28800

3. Для запуску сервера в пріоритетному режимі з виведенням помилок на екран використовується спеціальна команда: Dhcpd – f

4. Для запуску служби використовується демон /etc/rc,d/init.d/dhcpd {start| stop| restart}

5. Для запуску служби при завантаженні системи вказати команду:
chkconfig --add dhcpd
для перевірки надати команду: chkconfig --list | grep dhcpd

6. При запуску DHCP-сервера відбувається виділення IP-адрес згідно діапазону в файлі /etc/dhcp.conf установкам. Виділені адреси dhcpd реєструє у файлі dhcpd.leases, який зазвичай знаходиться в каталозі /var/dhcpd.

Налаштування клієнтів на робочих станціях WINDOWS для налаштування протоколу TCP/IP від DHCP серверу

Для налаштування клiєнтських робочих станцiй для отримання динамiчної IP - адреси необхiдно зайти до «Панель управління – управління мережами – Ethernet – властивості – Ipv4» та встановити флаги:

a. «Получить Ip - адрес автоматически»

b. «Получить адрес DNS - сервера автоматически»

(див. рисунок 6.5)

Рисунок 6.5. Налаштування отримання динамiчної адреси
