Расчет разомкнутой системы ТП-Д

Расчет и построение регулировочных характеристик преобразователя

РГР №2 Расчет и построение регулировочных характеристик преобразователя и разомкнутой системы ТП-Д

Е_п = 2Е_2ср m/ П · sin m/ П · cos ά.

Зависимость ά = f (U_у) называемая характеристикой управления, приведена на рисунке 2.1.

Коэффициент усиления преобразователя

.

Uу, В
ά
Еп,В		78,7	152,1	215,1	263,44	293,83	304,2
		39,35	38,03	35,85	32,93	29,38	25,35

Рисунок 2.1 - Характеристика управления

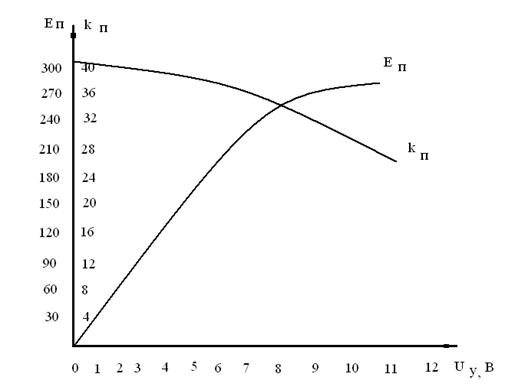

Зависимости Е_п = f (U_у) и k_п = f₁ (U_у) приведены на рисунке 2.2.

Рисунок 2.2 - Регулировочные характеристики

Эдс преобразователя при номинальной скорости

Е_пн= с·ω_н+ΔU+ I_н· k_р,

где ΔU = ΔU_в+ ΔU_ш;

ΔU_в = (0,5-1) В – падение напряжения в переходе тиристора;

ΔU_ш = 2 В – падение напряжения на щетках двигателя.

ΔU = 0,5+2 = 2,5 В.

Статическая характеристика строится по формуле

ω = (Е_п- ΔU-I k_р)/с.

Е_пн= 1,31·157·2,5·43,5·4,05 = 384,3 В.

Эдс преобразователя при минимальной скорости и номинальной нагрузке

Е_пмин = с ω_н/Д+ ΔU+ I_н k_р= 1,31·157/13+2,5+43,5·4,05=194,5 В.

Статическая характеристика для минимальной скорости строится при изменении тока по формуле

ω = (Е_пмин- ΔU-I k_р)/с

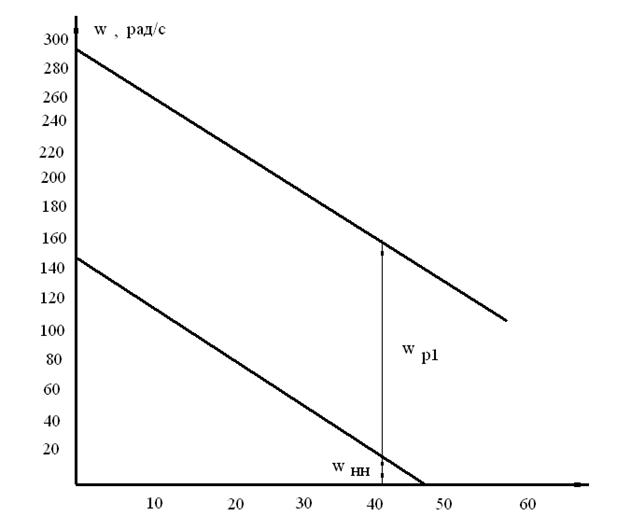

Статические характеристики приведены на рисунке 2.3.

При I_н = 43,5 А, .

Рисунок 2.3 - Статические характеристики
