Воздухонесомые оболочки

Из воздухонесомых пневматических конструкций чаще всего применяют конструкции пневмоарочные. Они состоят из баллонов, наполненных воздухом с избыточным давлением до 100 кН/м2, которые служат несущими конструкциями для водонепроницаемой ткани самого покрытия. Для придания аркам устойчивости они раскрепляются растяжками, к которым затем крепится водонепроницаемая ткань. Может быть принято и другое решение, когда к аркам попарно пришивается водонепроницаемая ткань, образуя секции, из которых затем монтируется пневмоарочное покрытие.

Достоинство пневмоарочных покрытий перед воздухоопорными оболочками заключается в отсутствии шлюзов, в отсутствии необходимости в непрерывной подаче воздуха под покрытие, в отсутствии опасности падения всего покрытия только при одном прорезе оболочки. В то же время пневмоарочное покрытие уступает воздухо-опорной оболочке по стоимости конструкции, быстроте монтажа и необходимости в более мощном агрегате для создания избыточного давления внутри арки, который работает по мере необходимости. Раскрепляются пневмоарки между собой с помощью тросов или шнуров, пропущенных через мягкие петли, пришитые к наружной поверхности арок. К этим тросам или шнурам крепится водонепроницаемая ткань.

Пневмоматы арочного вида отличаются от пневмоарок тем, что они сшиваются из единого полотнища по специальному раскрою и представляют собой одновременно и несущую, и ограждающую конструкцию. Опираются арочные пневмоматы на песчаные подушки, которыми заполняются траншеи, вырытые вдоль краев покрытия. Диаметр баллонов пневмоарок принимают от 1/55 до 1/25 пролета, у арочных матов — соответственно от 1/20 до 1/30

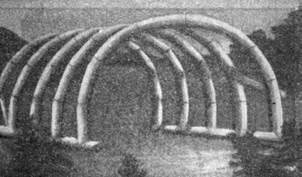

Воздухонесомые пневматические конструкции устраивают в виде наполненных воздухом пневмокаркасов из удлиненных криволинейных цилиндров, пневмоматов или пневмолинз. Пневмокаркасы и пневмоматы чаще используются в форме арок, а пневмолинзы — в форме дисков, подвешенных к вертикальным несущим конструкциям в качестве кровли-покрытия (рис. 2.). Отношение толщины пневмолинзы h к перекрываемому пролету L обычно составляет от 1/7 до 1/5.

Пневмоарочные каркасы состоят из криволинейных цилиндров, наполненных воздухом с избыточным давлением от 0,03 до 0,07 МПа. Пневмоарки устанавливают вплотную друг к другу или с шагом 3–4 м, а для придания устойчивости связывают между собой растяжками. По верху примыкающих друг к другу арок или арок с растяжками укладывают покрытие из водонепроницаемых ткани или армированной пленки. Для обеспечения общей устойчивости пневмоарочных систем их крепят оттяжками к анкерам у торцов сооружения. Диаметр цилиндров пневмоарок от 1/55 до 1/25 перекрываемого пролета, а величина пролета от 12 до 18 м.

Пневмоматы и пневмолинзы изготавливаются из цельных воздухонепроницаемых полотнищ, по-особому раскроенных и скрепленных, и они одновременно являются несущими и ограждающими конструкциями, так как не имеют сверху покрывающих элементов. Пневмоматы чаще выпускают арочной конструкции, а пневмолинзы — в виде дисков.

В сооружения с воздухонесомыми пневматическими конструкциями не требуется устройства шлюзов и непрерывной подачи воздуха под покрытие, но, с другой стороны, такие конструкции дороже воздухоопроных и более трудоемки при монтаже.
