Практическая часть. 1. Вблизи вершины холма наметьте точку на карте

1. Вблизи вершины холма наметьте точку на карте. Представьте, что в этой точке находится источник воды, покажите направление ее стока.

2. Вычислите средний уклон линии в тысячных (в промиллях) с точки 1 на точку 2, если Н ₁ = 117,5 м; H ₂ = 112,3 м; d _1-2 = 187 м.

3. По графику заложений для углов наклона определите наибольший угол наклона по заданной линии квадрата километровой сетки.

4. Вычислите превышение с точки 1 на точку 2, если уклон линии
i _1-2 = – 0,028 и d _1-2 = 332 м.

5. Вычислите угол наклона с точки 1 на точку 2, если h _1-2 = 5 м и
d _1-2 = 191 м.

6. Вычислите заложения горизонталей, соответствующие уклону 0,03 для следующих значений высоты сечения рельефа: h_с = 2,5 м; h_c = 1,0 м;
h_с = 2,0 м; h_с = 0,5 м.

7. Вычислите крутизну ската для заложения, равного 1 см, на карте масштаба 1:10 000 при h_с = 2,5 м и h_с = 5 м.

8. От заданного на учебной карте сечения водотока (ручья) проведите границу водосборной площади.

Задание 1. Проведение горизонталей по отметкам точек и построение продольного профиля.

Задание заключается в составлении топографического плана участка местности в масштабе 1:5000 и построении продольного профиля по заданному направлению. Исходные данные для составления плана представлены на рис. 32 и в табл. 2.

В верхней половине листа формата А4, на котором выполняется задание, вычертите прямоугольник размером 100 ´ 140 мм с сеткой квадратов 20 ´ 20 мм. В квадраты сетки на глаз с рис. 32 перенесите точки и вместо их номеров из табл. 2 выпишите отметки, согласно варианту, указанному преподавателем.

Определите характерные точки и линии рельефа и с учетом их положения произведите линейную интерполяцию для определения положения горизонталей согласно заданной высоте сечения рельефа. Работы выполните в соответствии с указаниями раздела 8. Горизонтали проведите плавными линиями толщиной 0,1 мм. Каждую пятую горизонталь утолстите до 0,25 мм. Утолщаются горизонтали с отметками, кратными 5 м, при высоте сечения рельефа через 1 м и с отметками, кратными 10 м, при высоте сечения рельефа через 2 м. На замкнутых горизонталях, а также по линиям водоразделов и тальвегов укажите направления скатов с помощью берг-штрихов. Подпишите отметки горизонталей.

После вычерчивания горизонталей с чертежа уберите все вспомогательные линии, закрепите отметки точек и с рис. 32 перенесите контуры в виде точечного пунктира. Образовавшиеся участки заполнить следующими условными знаками: I – смешанный лес, II – кустарник, III – огород, IV – пашня.

Рис. 32

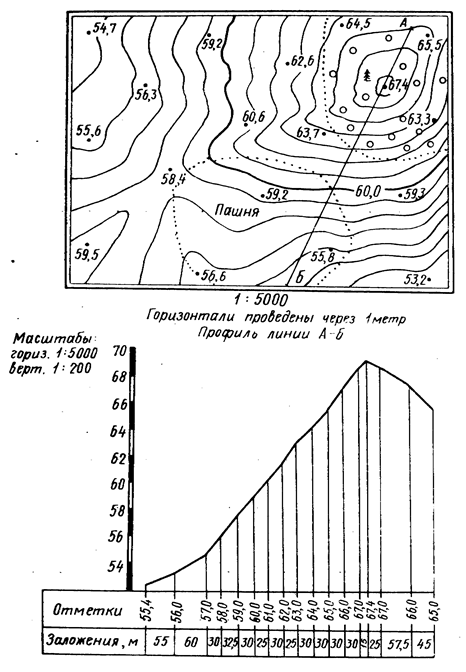

В нижней части листа составьте продольный профиль местности по направлению, заданному преподавателем. Горизонтальный масштаб такой же, как и для плана 1:5000. Вертикальный масштаб выберите в зависимости от перепада высот точек профиля – 1:100 или 1:200. При составлении профиля руководствуйтесь данными п. 8.4. Образец оформления задания 1 представлен на рис. 33.

Таблица 2

Таблица отметок точек местности для выполнения задания 1

Номер точки	Вариант
I	II	III	IV	V	VI	VII	VIII	IX	X	XI	XII
Высота сечения hс, м
	18.0	18.5	54.0	50.0	41.2	30.0	24.2	16.0	44.5	16.3	27.1	19.2
	19.6	19.3	52.4	49.6	41.9	29.2	26.0	18.2	42.3	16.8	26.2	19.6
	22.0	19.7	51.6	47.9	43.0	27.8	27.9	20.0	40.1	18.0	24.8	21.0
	23.8	23.3	51.5	47.8	43.7	27,5	29.1	21.8	39.5	18.5	24.5	21.5
	26.1	26.0	47.1	45.3	45.2	25.7	32.7	25.1	35.7	20.3	22.6	23.4
	27.3	27.1	46.8	45.1	45.7	25.3	34.8	25.5	35.5	20.6	22.3	23.5
	28.2	28.0	45.8	44.8	46.2	24.9	34.0	26.3	33.8	21.2	21.8	24.2
	25.9	25.4	48.9	46.9	44.7	26.3	31.5	23.7	36.5	19.6	23.4	22.5
	32.2	32.2	41.2	42.2	48.3	22.2	39.3	31.5	29.2	23.5	14.2	26.6
	26.3	26.6	46.3	45.3	45.5	25.4	33.3	24.9	29.4	20.3	22.5	23.3
	23.2	23.2	51.2	47.5	43.5	27.5	29.2	21,2	39.3	18.4	24.5	21.3
	36.3	36.8	36.3	40.3	50.3	20.5	42.6	34.4	25.2	25.5	17.4	28.3
	29.7	29.3	45.7	44.7	46.6	24.3	35.5	27.4	32.8	21.5	21.3	24.5
	26.5	26.2	47.5	45.6	45.3	25.5	33.0	25.1	29.6	20.5	22.4	23.7
	20.8	20.7	53.2	48.7	42.5	28.6	27.1	19.2	41.0	17.6	25.5	20.6
	27.7	27.5	46.1	45.1	46.0	25.0	34.0	26.0	34.2	20.9	22.1	23.7
	31.3	31.8	43.3	43.3	47.4	23.5	36.9	29.3	31.3	22.5	21.4	25.4
	30.5	30.7	43.5	43.9	47.5	23.8	36.7	27.8	31.6	21.6	20.8	24.7
	20.8	20.5	53.0	48.8	42.3	28.7	27.5	19.3	41.1	17.5	25.6	20.5
	21.2	21.2	52.8	48.3	42.4	28.5	27.1	19.8	41.4	17.8	25.7	20.7
	23.3	23.6	51.3	47.3	43.5	27.6	29.3	21.3	39.3	18.5	24.6	21.5
	26.8	26.5	47.3	45.8	45.3	25.6	30.5	24.5	35.8	20.2	22.6	23.3
	22.8	22.5	51.6	47.8	43.7	27.5	29.7	21.4	39.1	18.6	24,5	21.6
	24.8	24.6	49.4	46.5	44.6	26.4	29.2	23.6	35.2	19.5	23.3	22.4
	23.3	23.1	51.8	47.7	43.5	27.7	28.9	20.2	39.8	18.3	24.9	21.3

Окончание таблицы 2

Номер точки	Вариант
XIII	XIV	XV	XVI	XVII	XVIII	XIX	XX	XXI	XXII	XXIII	XXIV	XXV	XXVI	XXVII	XXVIII
Высота сечения hс, м
	18.0	18.5	54.0	50.0	41.2	30.0	24.0	16.0	44.5	16.3	27.1	19.2	15.2	51.0	17.0	20.0
	18.8	19.3	53.2	48.4	43.3	28.4	25.0	17.1	43.4	18.5	29.0	21.4	15.5	49.3	19.3	21.7
	20.0	20.5	52.8	47.6	44.8	25.6	25.8	18.0	42.3	20.3	30.9	23.2	17.0	48.6	21.1	24.1
	20.9	21.4	52.7	47.5	46.2	25.0	26.5	18.9	42.0	22.1	32.1	25.0	17.5	48.6	22.9	25.7
	22.1	22.6	50.5	43.1	49.2	21.4	28.3	20.5	40.1	25.4	35.7	28.3	19.3	44.2	26.1	28.2
	29.6	13.1	50.4	42.8	50.2	20.6	29.3	20.7	40.0	25.8	37.8	28.7	19.5	43.7	26.6	29.3
	23.1	23.6	49.9	41.8	51.2	19.8	29.1	21.2	39.2	26.9	37.0	29.5	20.2	42.8	27.4	30.3
	22.0	22.5	51.4	44.9	48.2	22.6	27.7	19.8	40.5	24.0	34.5	27.0	18.5	45.9	24.8	27.8
	25.1	25.6	47.6	37.2	55.4	15.6	31.6	23.8	36.8	31.8	42.3	34.7	22.6	38.2	32.5	34.3
	22.2	22.7	50.1	42.3	49.8	21.2	28.6	20.4	37.0	25.2	36.3	28.1	19.2	43.3	25.8	28.2
	20.6	21.1	52.6	47.2	45.8	25.0	26.5	18.6	41.9	21.5	32.2	24.4	17.3	48.2	22.3	25.2
	27.2	27.7	45.1	32.3	59.4	11.0	28.3	25.2	34.8	34.7	45.6	37.6	24.2	33.3	35.5	38.4
	23.9	24.4	49.8	41.7	52.0	18.6	30.7	21.2	38.6	27.7	38.5	30.6	20.5	42.7	28.4	31.8
	22.3	22.8	50.7	43.5	49.4	21.0	28.5	20.6	37.0	25.4	36.0	28.4	19.7	44.6	26.2	28.5
	19.4	19.9	53.6	49.5	43.8	27.2	25.5	17.6	42.8	19.5	30.1	22.4	16.6	50.1	20.3	22.7
	22.9	23.4	50.0	41.1	50.8	20.0	29.1	21.0	39.4	26.3	37.0	29.2	19.7	43.2	27.0	29.7
	24.6	25.1	48.6	39.3	53.6	17.0	30.4	22.7	37.9	29.6	39.9	32.5	21.4	40.3	30.4	33.4
	24.2	24.7	48.8	39.5	53.8	17.6	30.3	21.9	38.0	28.1	39.7	31.0	20.6	40.4	28.7	32.5
	19.4	19.9	53.5	44.8	43.4	27.4	25.7	17.6	42.8	19.6	30.5	22.5	16.5	50.0	20.4	22.7
	19.6	20.1	53.4	44.3	43.6	27.0	25.5	17.9	42.9	20.1	30.1	23.0	16.7	49.7	20.9	23.2
	20.7	21.2	52.6	43.3	45.8	25.2	26.6	18.6	41.9	21.6	32.3	24.5	17.6	48.3	22.4	25.4
	22.4	22.9	50.7	41.8	49.4	21.2	27.2	20.3	40.2	24.8	33.5	27.7	19.3	44.2	25.6	28.7
	20.4	20.9	52.8	43.8	46.2	25.0	26.8	18.7	41.8	21.7	32.7	24.6	17.5	42.8	22.5	24.8
	21.4	21.9	51.7	42.5	48.9	22.8	26.6	19.8	39.8	23.9	32.2	26.8	18.4	44.7	24.6	26.7
	20.7	21.2	52.9	39.5	45.8	25.4	28.8	18.1	42.2	20.5	31.9	23.4	17.3	45.9	21.3	25.4

т
	Задание № 1	Построение горизонталей и продольного профиля
Выполнил				ИСФ	Группа
Проверил

Рис. 33
