Дороги стройплощадки

Проектирование склада конструкций

Складирование сборных конструкций осуществляют в штабелях или в кассетах, в которых размещают работающие в вертикальном положении конструкции — стеновые панели, фермы и т. д.

Проходы между штабелями устраивают шириной от 0,4 до 1м и располагают через 20...30 м в поперечном направлении и не реже чем через 2 штабеля в продольном.

Проезды шириной 3…4м для перемещения транспортных средств и разгрузочных механизмов устраивают не реже чем через 100 м.

Ширину складов принимают из расчета, чтобы все элементы поднимались со склада без дополнительной перекантовки и перемещения т. е. они должны входить в зону действия обслуживающих кранов.

На складе сборные элементы располагают в таком же положении, как на транспортных средствах при перевозке. Горизонтально складируемые конструкции укладывают на деревянные подкладки, расстояние между которыми увязывается с условиями работы данной конструкции.

Раскладка элементов на складе может быть раздельной, при которой складируются вместе все элементы одного типа, и групповой, когда обеспечивается раскладка и монтаж разнотипных элементов с одной стоянки монтажного крана.

Автодороги строительства включают подъездные пути, соединяющие строительную площадку с общей сетью автомобильных дорог, и внутрипостроечные дороги, по которым первоначальные грузы внутри площадки. Подъездные пути, как правило; выполняют постоянными, а внутрипостроечные дороги — временными; эти проезды прокладывают до начала возведения основных объектов.

Дороги на строительных площадках могут быть тупиковыми и кольцевыми. В конце тупиковых должны быть разворотные площадки, а в средней части, при необходимости, — разъезды. Исходя из нормативного габарита автомобиля (прямоугольник шириной 2,5 и высотой 3,8 м), ширина проезжей части автомобильной дороги при однополосном движении должна быть не менее 3,5 м, а при двухполосном — 6 м. Если дорога запроектирована однополосной, то в предполагаемых местах разгрузки транспорта должны быть предусмотрены уширения, общая ширина дороги — не менее б м (рис. 3.2).

При использовании тяжелых машин грузоподъемностью 25...30 т и более ширина проезжей части увеличивается до 8 м. Если на стройплощадку будут доставлять крупногабаритные и длинномерные грузы, ширина дороги может быть дополнительно увеличена.

Радиус закругления дорог диктуется возможностями маневрирования отдельных машин и автопоездов, т. е. их поворотоспособностью при движении вперед без применения заднего хода. Обычно минимальный радиус закругления принимают 15 м, в этом месте увеличивают ширину проезжей части — при ширине дороги 3,5 м на закруглении она составит 5 м.

Конструктивно автомобильные дороги состоят из земляного полотна и дорожной одежды. Для отвода поверхностных вод на прямых участках пути дороге придается двускатный уклон, а на криволинейных — односкатный.

Дорожная одежда состоит из нескольких слоев — подстилающего песчаного слоя, несущего основания (щебеночное, бетонное, железобетонное) и покрытия. Для сокращения расходов на период строительства на строительной площадке целесообразно возводить будущие постоянные дороги без верхнего покрытия. Устраивают только нижние слои дороги, еще эффективнее уложить по песчаному основанию временное покрытие из

железобетонных дорожных плит.

Основное покрытие в этом случае

следует выполнять перед сдачей

объекта в эксплуатацию.

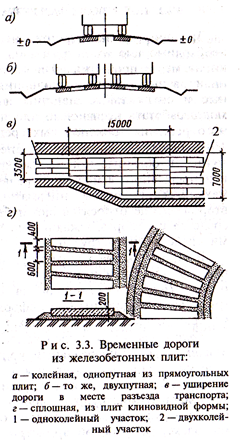

В качестве железобетонных

дорожных плит применяют плиты прямоугольной в плане клиновидной

форм (рис. 3.3). Прямоугольные дорожные

плиты (длиной 2,5...3,0 м, шириной

1,0...1,5 м, толщиной 0,14…0,22м и массой 0,63…1,8т) просты в изготовлении и в работе с ними на строительной площадке, могут воспринимать повышенные нагрузки, пригодны для эксплуатации сразу же после их укладки в любое время года и при любой погоде.

Дороги чаще устраивают колейными — одно- и двухпутными с разъездами. Клиновидные плиты позволяют устраивать покрытия проезжей части сразу на всю ширину дороги, радиус закругления на поворотах может быть любым. На прямых участках плиты чередуют, располагая их то широкой, то узкой стороной. Для таких плит нет надобности в устройстве отдельных участков дороги (особенно на поворотах) в монолитном исполнении.

Затраты на устройство, ремонт и содержание таких дорог в условиях типичной для строек интенсивности движения обычно окупаются за 1,5..2 года. Сорно-разборные плиты являются собственностью строительной организации и предполагают многократное использование.
