Асинхронные двигатели типа ВАКЗ

Серии А4

Асинхронные двигатели типа АДО

Асинхронные двигатели с короткозамкнутым ротором типа АДО выпускаются мощностью 1250-3150 кВт (табл. 9.79) на напряжение 6000 В.

Двигатели типа АДО выполнены на щитовых подшипниках скольжения. Смазка подшипников автономная; кольцевая для АД мощностью 1250 кВт и принудительная под избыточным давлением для АД большей мощности.

Таблица 9.76. Габаритные, установочные, присоединительные размеры и масса двигателей

ость,

«я «J О. X ш к О Я -к

Размеры,

мм

Масса,

1й

Синхр частот щения об/ми]

*10

Ь\\

*30

*31

d\

'ю

'п

'зо

/31

'34

h

hi

*3I

кг

юр

но

по

по

по

по

по

по

по

по

по

по

Изоляция обмотки статора — на термореактивных связующих. Обмотка ротора ко-роткозамкнутая, стержни обмотки ротора имеют профильное сечение, они впаиваются в медные короткозамкнутые кольца.

Предусмотрен прямой пуск при напряжении сети не ниже 0,8 номинального. Допускаются два пуска подряд из холодного состояния или один пуск после продолжительной работы АД под нагрузкой. Последующие пуски допускаются через 3 ч. Двига-

тели допускают пуск механизмов с моментом инерции до 7500 кг-м².

Основные размеры АД типа АДО приведены в табл. 9.80.

Двигатели вертикального исполнения ВАКЗ предназначены для привода главных циркуляционных насосов АЭС. Для обеспече-

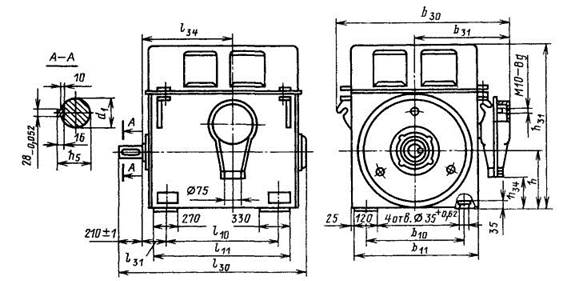

Таблица 9.77. Габаритные, установочные, присоединительные размеры и масса двигателей серии ДА304

Синхрон-

Размеры,

мм

Мощность, кВт

ная частота вращения.

*зо

*31

ho

/и

'зо

'31

'34

Л

*31

Й34

Масса, кг

об/мин

ПО

НО

ПО

ПО

но

по

по

по

по

по

но

Таблица 9.78. Двигатели серий А4, АК4, ДА304 на напряжение 10 кВ

Серия двигателя	Синхронная частота об/мин	вращения,
	Мощность, кВт
А4, АК4 ДА304	500 500	500, 630 400, 500	630, 800 500, 630

Таблица 9.79. Технические данные двигателей АДО

Мощность, кВт	Ток статора, А	Синхронная частота вращения, об/мин	Скольжение, %	КПД, %	coscp	^Мтах	*ном	Л^ном	Момент инерции
^J**HOM	ротора, кг-м^2
1250 1600 2500 3150	168,1 194,7 285,7 354,8	600 750 1000 1000	0,5 0,6 0,55 0,45	95,4 95,3 95,7 96	0,75 0,83 0,88 0,89	2,5 2,1 2,3 2,5	5,5 5,7 6,5	1,3 0,8 0,8 1	625 550 572,5 749,5

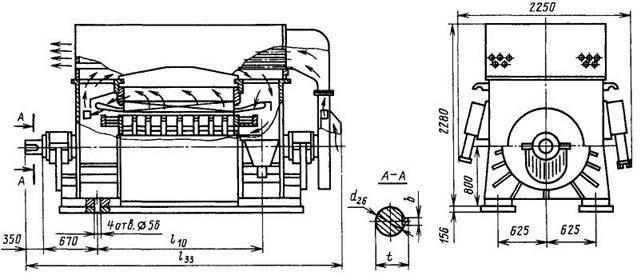

Таблица 9.80. Основные размеры и масса двигателей типа АДО

Мощность,			Размеры	, мм		Масса,
кВт	d26	Ь	t	'10	'зз	кг
						13 740
						17 370

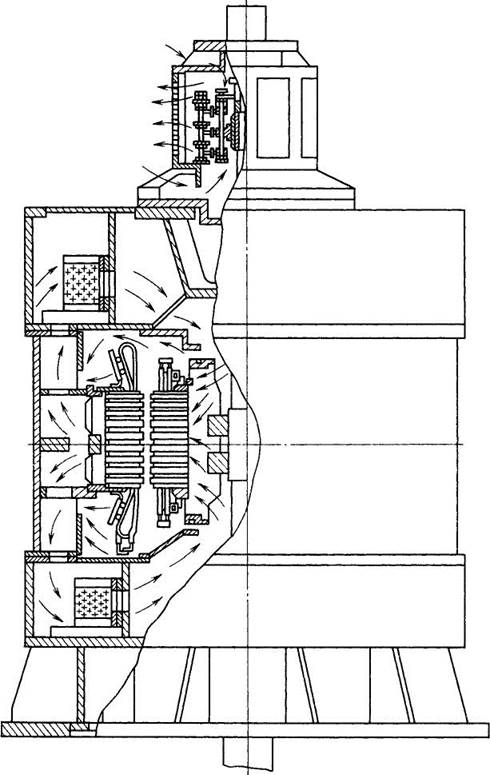

Рис. 9.17. Асинхронный вертикальный двигатель типа ВАКЗ

ния эксплуатационных режимов электропривод с АД ВАКЗ выполнен с регулировкой частоты вращения 1:10.

Технические данные двигателей ВАКЗ

ВАКЗ 16-64-6 ВАКЗ 15-51-6

Мощность, кВт 3400 1600

Напряжение, кВ 6 6

Ток статора, А 374 185

Частота сети, Гц 50 50

Диапазон регулирования частоты вращения, об/мин.... 100-990 250-990

Напряжение на кольцах ротора, В...... 1630 780

Ток ротора, А 1280 1260

Соединение обмотки ротора... Д Д

Момент инерции ротора с маховиком, кг-м2 1700 1400

КПД, %.... 95 94,8

Коэффициент мощности.... 0,915 0,88

Кратность максимального момента 2,6 2,4

Двигатели устанавливают в помещении с ограниченным доступом персонала.

Двигатели типа ВАКЗ выполнены в подвесном исполнении с двумя направляющими подшипниками и подпятником с самовентиляцией по замкнутому циклу. Соединение валов АД типа ВАКЗ и насоса выполняется посредством эластичной муфты, не передающей осевую нагрузку от насоса к АД. Для обеспечения повышенного момента инерции в нижней части АД устанавливают маховики.

Вентиляцию АД выполняют по замкнутому циклу с применением водяных трубчатых охладителей, встроенных в верхнюю и нижнюю крестовины (рис. 9.17). Система вентиляции радиальная, симметричная, с входом охлаждающего воздуха сверху и снизу АД. Циркуляция воздуха осуществляется за счет самовентилирующего действия ротора. Контактные кольца находятся вне замкнутого контура машины и охлаждаются окружающим воздухом.

Подпятник и направляющие подшипники выполнены сегментными, самоустанавливающимися, с баббитовой поверхностью трения и размещены в масляных ваннах верхней грузонесущей и нижней опорной крестовин. Сегменты подпятника установлены на регулируемые по высоте винтовые опоры со сферической головкой.

Смазка выполняется автономной, с постоянным объемом масла в масляных ваннах. Внутри масляных ванн циркуляция масла осуществляется за счет напорного действия радиальных отверстий во втулках подпятника и направляющего подшипника. Для охлаждения масла в ванны встроены маслоохладители из U-образных трубок, внутри которых циркулирует охлаждающая вода.

Во избежание попадания масла на крышку насоса в нижней части крестовины АД предусмотрены дренажные камеры.

Трехфазный токоподвод к обмотке ротора размещается в центральном отверстии вала. Каждая фаза обмотки ротора соединяется с токоподводом тремя изолированными шпильками через радиальные отверстия в валу, а с контактным кольцом — шиной через изолированные шпильки.

Обмотка ротора АД типа ВАКЗ выполнена двухслойной волновой и уложена в полузакрытый паз. Лобовые части обмотки ротора бандажируют с помощью немагнитной стальной проволоки.

Пуск АД осуществляется от системы асинхронно-вентильного каскада на минимальную частоту вращения при пониженном до 3 кВ напряжении на статоре.

При частоте вращения 960 об/мин допускается работа АД с замкнутым накоротко ротором при максимальных моментах сопротивления насосов.

Двигатели типа ВАКЗ допускают самозапуск агрегата после перерыва питания до 1,2 с при напряжении 0,6 —1,0[/_ном.
