Совершенствование наружного противопожарного водоснабжения

ОБЩИЕ ПОЛОЖЕНИЯ

По совершенствованию противопожарного водоснабжения и контролю за его состоянием в сельской местности

ИНСТРУКЦИЯ

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИСПОСОБЛЕННОЙ ТЕХНИКИ

Тактико-технические характеристики некоторых видов приспособленной техники представлены в таблице.

ПРИЛОЖЕНИЕ 5

1.1. Основными направлениями совершенствования наружного противопожарного водоснабжения являются:

строительство и реконструкция противопожарного водопровода, противопожарных водоемов;

приспособление хозяйственных источников водоснабжения для целей пожаротушения;

приспособление естественных водоисточников.

1.2. Предложения по совершенствованию противопожарного водоснабжения вносятся начальником районного (местного) гарнизона пожарной охраны в органы государственной власти, комиссию по пожарной безопасности района, руководителям предприятий, хозяйств на основании:

требований СНиП 2.04.02-84* "Водоснабжение. Наружные сети и сооружения", других строительных норм и правил;

результатов анализа оперативной обстановки с пожарами как на территории местного гарнизона, так и на территории субъекта Российской Федерации;

необходимости обеспечения условий тушения пожаров для населенного пункта, сельскохозяйственного комплекса;

результатов испытаний на водоотдачу.

1.3. Мероприятия по совершенствованию противопожарного водоснабжения и по обеспечению надзора за его состоянием должны вноситься в План гарнизонных мероприятий.

2.1. Строительство новых участков и реконструкция действующих в населенных пунктах и на сельскохозяйственных объектах противопожарных водопроводов выполняются в соответствии с требованиями, изложенными в СНиП 2.04.02-84*. На предприятиях с обращением взрывчатых веществ, на складах лесоматериалов вместимостью более 10 тыс. м³, объектах нефтегазодобычи и переработки применяются требования соответствующих норм.

2.2. Основными способами совершенствования наружного водопровода являются:

кольцевание тупиковых участков;

установка новых и замена действующих гидрантов;

установка гидрант-колонок взамен водоразборных колонок;

установка насосов-повысителей;

увеличение диаметра магистральных трубопроводов.

Проекты строительства и реконструкции противопожарного водопровода должны рассматриваться государственным пожарным надзором.

2.3. Противопожарные резервуары и водоемы сооружаются при отсутствии или в дополнение к наружной водопроводной сети. Их емкость, количество, расстояние до защищаемых объектов выбираются в соответствии с требованиями СНиП 2.04.02-84*.

2.3.1. Наиболее надежными в эксплуатации являются пожарные резервуары. Их сооружение не зависит от уровня грунтовых вод и типа грунтов. По условиям прогрева воды их глубина должна быть не менее 2 м. В зависимости от климатических условий резервуары выполняются наземными, полуподземными и подземными. Схема типового резервуара приведена на рис. 1.

Рис. 1. Железобетонный заглубленный резервуар:

I — люк-лаз; 2 — вентиляционная колонка; 3 — камера для установки приборов сигнализации уровня воды; 4 — подающая труба; 5 — грязевая труба; 6 — отводящая труба; 7 — приямок;

8 — переливная труба; УГВ — уровень грунтовых вод; МУВ — максимальный уровень воды

2.3.2. У подземных резервуаров для забора воды служит люк. Наземные и полуподземные резервуары оборудуются площадками-подъездами и приспособлениями для забора воды (рис. 2). Допускается забор воды с использованием самотечных колодцев.

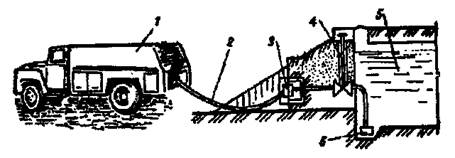

Рис. 2. Схема забора воды из резервуара пожарным автомобилем:

1 — пожарный автомобиль; 2 — всасывающий рукав; 3 — головка соединительная

муфтовая; 4 — бесколодезная задвижка; 5 — резервуар; 6 — сетка

2.3.3. Наиболее простыми по устройству и дешевыми являются водоемы-копани. При уровне грунтовых вод 1-2,5 м водоемы-копани сооружают в полувыемке-полунасыпи. Если фунтовые воды располагаются выше или ниже этого уровня, водоем устраивают в выемке. Рекомендуемая минимальная глубина водоема — 2,5 м. Объем водоема следует определять из выражения:

W = 0,17 h [ В (2 А + а) + b (2 а + А) ],

где W — объем водоема, м³; h — глубина, м; А, В — размеры по верху водоема, м; a, b — размеры по низу водоема, м.

Для забора воды водоемы оборудуются пирсами или береговыми (самотечными) колодцами.

2.4. Для целей пожаротушения необходимо приспосабливать следующие хозяйственные источники водоснабжения:

водонапорные сооружения (башни, гидроколонны);

технологические емкости для воды;

стационарные насосные станции.

2.4.1. Для использования водонапорной башни (рис. 3) на тушение пожаров в корпусе ее ствола на высоте 1-1,3 м от уровня земли врезается металлическая труба диаметром 100 мм с задвижкой РУ-100. При этом сварные швы проверяют на герметичность под избыточным давлением 1,5-2 кг · см^-2.

На конце трубы крепят всасывающее рукавное соединение, обеспечивающее надежное присоединение всасывающего рукава. Диаметр всасывающего соединения выбирают в зависимости от диаметра всасывающих рукавов, имеющихся на вооружении пожарной (приспособленной для тушения пожаров) техники. Врезную трубу устанавливают с уклоном, чтобы предотвратить замерзание воды в условиях низких температур. Для более удобной эксплуатации и обслуживания водозаборное устройство рекомендуется размещать в пристройке к башне против оконного или дверного проема.

Кроме этого, забор воды может производиться из водосточного колодца, для постоянного пополнения которого используется соответствующая задвижка.

Таким же образом оборудуются для забора воды гидроколонны.

2.4.2. Технологические емкости с запасом воды целесообразно оборудовать арматурой таким образом, чтобы можно было производить подачу воды в насос пожарного автомобиля. При отсутствии такой возможности емкость оборудуется арматурой для залива емкостей автоцистерн и приспособленной техники.

2.4.3. Стационарные насосные станции хозяйственного назначения (например, моечные машины ММ-1000/8 и т. п.) оборудуются соединительными головками, позволяющими подключать к ним магистральные рукавные линии и рукава для залива емкостей автоцистерн и приспособленной техники.

2.5. При отсутствии или невысокой надежности искусственных источников водоснабжения следует приспосабливать естественные водоисточники. С этой целью используются:

пруды;

запруды;

водозаборные устройства (пирсы с пожарными подъездами);

самотечные (береговые) колодцы.

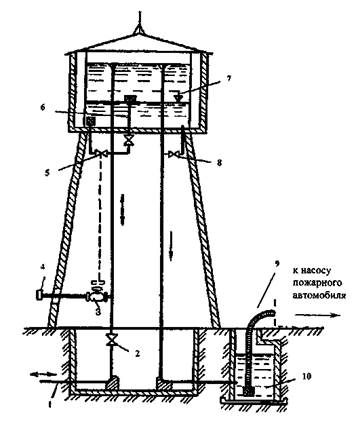

Рис. 3. Водонапорная башня:

I — водопроводная сеть; 2, 5, 8 — задвижки; 3 — вентиль; 4 — соединительная головка для присоединения всасывающего (напорно-всасывающего) рукава; 6 — труба; 7 — верхний уровень пожарного запаса воды; 9 — всасывающий рукав;10 — водосточный колодец

2.5.1. Пруды для противопожарного водоснабжения могут устраиваться в балках и пониженной местности. Выбор места (створа) для сооружения пруда, разработка его конструкции, расчет объема, расход паводковых вод и строительство пруда должны производиться гидротехниками. Для забора воды пруды оборудуются пирсами или береговыми колодцами.

2.5.2. Запруды относятся к быстровозводимым и недорогостоящим гидротехническим сооружениям и устраиваются, как правило, на речках (ручьях) с небольшим расходом воды (рис. 4). Место для сооружения запруды выбирают на наиболее узкой и глубокой части речки, неподалеку от объектов сельскохозяйственного предприятия. Материалом для сооружения запруды могут быть деревянные жерди, хворост, гравий, глинистый грунт. Чтобы предупредить размывание запруд, в них укладывают трубы, желоба, лотки, обеспечивающие сброс воды в период снеготаяния.

2.5.3. Для обеспечения надежного забора воды пожарной техникой из искусственных и естественных водоемов необходимо устройство подъездных дорог и площадок для установки автомашин и сооружение специальных водозаборных устройств. Специальными сооружениями являются пожарный подъезд, пирс (рис. 5) и приемный (береговой, самотечный) колодец. В случае изменения уровня воды в течение года предусматривают двухъярусные пирсы.

Специальные пожарные подъезды устраивают на водоемах, имеющих пологие берега. Наиболее распространен пирс на деревянных сваях диаметром 25-30 см, выдерживающий нагрузку 7-8 т. Площадка подъезда располагается не выше 5 м от уровня низких вод и выше уровня высоких вод не менее чем на 0,7 м. Ширина настила площадки составляет 4-4,5 м. Боковые стороны площадки ограждают на высоту 0,7-0,8 м.

2.5.4. Приемные (береговые) колодцы объемом 3-5 м³ и размером в плане не менее 0,8x0,8 м устраивают для забора воды из естественных водоисточников с заболоченными берегами или там, где нет возможности непосредственного водозабора из них. Приемные колодцы соединяют с водоисточником трубой, имеющей диаметр не менее 200 мм. Выходящий в водоисточник конец трубы располагается выше дна не менее чем на 0,5 м и не менее 1,0 м ниже уровня горизонта низких вод. На конце трубы со стороны водоисточника устанавливается металлическая сетка, препятствующая засасыванию в трубу различных посторонних предметов. Перед приемным колодцем на соединительном трубопроводе устанавливают задвижку, штурвал которой выведен под крышку люка. Глубина воды..в колодце должна быть не менее 1,5 м.

Приемные колодцы выполняют из бетона или камня и оборудуют двумя крышками, пространство между которыми заполняют зимой утепляющим материалом.

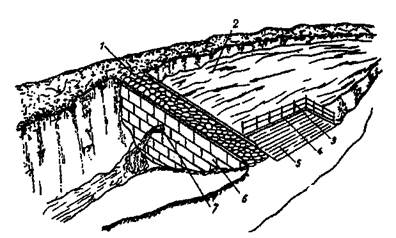

Рис. 4. Запруда:

1 — каменное покрытие; 2 — река; 3 — ограждение; 4 — упорный брус; 5 — пирс для установки пожарных машин; 6 — водоупорная стена; 7 — сливная труба

Рис. 5. Схема устройства подъездных путей и пирсов у естественных водоисточников:

1 - упорный брус; 2 — настил; 3 — каменная отмастка; 4 — сваи; 5 — брусья крепления;

ГВВ, ГНВ — соответственно горизонты воды верхнего и нижнего уровня; Н_вс — высота всасывания насоса
