Порошковые огнетушители




Предназначены для тушения пожаров всех видов веществ, в том числе и электроустановок под напряжением 1140 В. Запрещено их применение для тушения взрывчатых веществ, способных гореть без доступа кислорода воздуха.

Тушение загораний производится потоком (струёй) огнетушащего порошка, выбрасываемого из огнетушителя.

По конструктивному исполнению и особенностям применения порошковые огнетушители разделяются на три типа: ручные (переносные) ОП-1, ОП-2, ОП-2В, ОП-5, ОП-8, ОП-10.

Тактико-технические характеристики порошковых огнетушителей приведены в табл. 12.

Ручные (переносные) порошковые огнетушители состоят из стального цилиндрического корпуса (корпуса ОП-1 и ОП-2 изготовлены из полиэтилена), запорно-пускового устройства (головки), сифонной трубки и баллона для рабочего газа (ОП-1 «Турист -2» и ОП-2В – огнетушители закачного типа и баллона для рабочего газа не имеют.

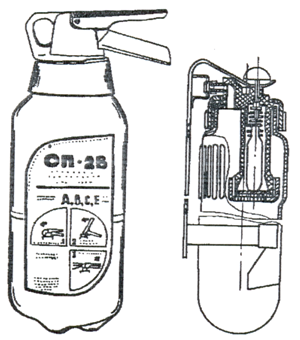

Общий вид и разрез порошкового огнетушителя типа ОП-1 и ОП-2 представлен на рис. 11.

Принцип действия этих огнетушителей заключается в том, что при ударе (нажатии) по головке бойка прокалывается мембрана баллончика с рабочим газом, под действием давления которого порошок выбрасывается наружу через насадок.

Принцип действия огнетушителей ОП-8 и ОП-10 показан на

рис. 12. Огнетушитель берётся за рукоятку 6, срывается предохранительная чека 7 и кулаком или ладонью необходимо ударить по пробойнику 8. Игла пробойника разрывает мембрану воздушного баллона 3, воздух через вспушиватель 1 поступает в резервуар. При открытии пистолетного клапана 10 происходит выдавливание порошка по сифонной трубке 4 и далее в резинотканевый рукав 12. От разрыва кор-



Рис. 11.

Рис. 11. Рис. 12.



пуса огнетушителя 2 при повышении давления предохраняет клапан 5.

На судах принят на вооружение огнетушитель самосрабатывающий порошковый (ОСП). Огнетушитель представляет собой герметичный стеклянный сосуд 410×50 мм. Заполняется огнетушащим порошком массой 1 кг. Устанавливается в металлический держатель над местом возможного загорания. Срабатывает при температуре 100 или 200ºС. Импульсный выброс огнетушащего порошка в защищаемый объём (до 8 м3) приводит к высокоэффективному тушению.

Принцип действия схематично показан на рис. 13.





Рис. 13.



Область применения: электрические, складские, бытовые помещения; кабельные туннели; небольшие хранилища легковоспламеняющихся и горючих жидкостей; отдельные технологические установ-


Таблица 12

Масса огнетушителя Показатели
Вместимость корпуса, м3 Масса заряда, кг Время выброса заряда, с Дальность выброса, м Масса заряж. огнетушителя, кг Ёмкость рабочего баллона, м3 Давление в рабочем баллоне, МПа Рабочий газ Максим. Рабочее давление в корпусе, МПа Габаритные размеры
высота диаметр длина×ширина
Ручные (переносные) огнетушители
ОП-1 «Момент» 0,001 0,9   2,0   0,05·10-3 0,8 СО2 0,6 0,330 0,080
ОП-1 «Турист-2» 0,0016 1,3   3,0 2,0 нет нет N2,воздух 0,4 0,440 0,100
ОП-2 0,002 2,0   2,7 4,5 0,065·10-3   СО2+N2 0,8 0,450 0,105
ОП-2В 0,0022 2,0   3,0 3,8 нет нет воздух N2 1,0 0,335 0,120
ОП-8 0,008 8,0   6,0 15,0 0,4·10-3   воздух 0,88 0,750 0,290
ОП-8Б 0,008 8,0   6,0 15,5 0,3·10-3   СО2+N2 воздух 1,1 0,604 0,156
ОП-5 0,005 5,0   5,0 10,5 0,175·10-3   СО2+N2 воздух 1,2 0,460 0,156
ОП-10 0,010 10,0   5,0 15,0 0,35·10-3   СО2+N2 воздух 1,2 0,700 0,170
Транспортируемые (передвижные) огнетушители
ОП-100 0,100 90,0   11,0   10·10-3   N2,воздух 0,7 0,850 0,800
ОПШ-100 0,100 80,0 20-25 12,0   0,010·10-3·2   воздух 0,6 0,620 1,06·0,7
Стационарные и транспортные огнетушители
ОП-250 0,250 250,0   10,0   20·10-3   N2,воздух 1,0 1,700 0,740
УПШ-250 0,310 250,0   15,0   33·10-3·2   воздух 1,0 1,400 2,0·0,834
УПШ-500 0,310·2 500,0   15,0   33·10-3·4   воздух 1,0 1,400 2,8·1,15
УПШ-1000 1,000 1000,0   12,0   33·10-3·2   воздух 0,4-0,6 1,4 2,7·1,15

ки. К достоинствам ОСП можно отнести следующее: тушение пожара без участия человека; простота монтажа; срок службы не менее 5 лет; диапазон эксплуатационных температур от -50 до + 50ºС.
