Кроссовер

Хотя кроссоверы и не являются эквалайзерами в строгом значении этого слова, их работа основана на тех же принципах. Кроссовер - это набор полосовых фильтров, который разделяет входной сигнал на несколько выходных, со своим строго определенным диапазоном частот.

Как известно, практически невозможно создать громкоговоритель, который одинаково хорошо воспроизводил бы частоты всех диапазонов - и высокие, и средние, и низкие. Поэтому для качественного воспроизведения звука во всем диапазоне обычно требуется несколько разных громкоговорителей. В простейшем варианте большой служит для воспроизведения низких частот, а маленький - для высоких. В высококачественных акустических системах к ним добавляется третий, воспроизводящий средние частоты. Естественно, на каждый необходимо подавать сигналы только в том диапазоне частот, на который он рассчитан. Для разделения широкополосного сигнала на несколько полос с разными частотами и применяются кроссоверы.

Пассивные кроссоверы (фильтры из конденсаторов, катушек индуктивности и резисторов) включают между выходом усилителя и громкоговорителями. Активные электронные кроссоверы (цифровые или аналоговые, построенные на операционных усилителях) обрабатывают сигнал, поступающий, как правило, с линейного выхода микшера, выхода устройства воспроизведения аудиосигнала или микрофонного усилителя. Сигналы с выходов кроссовера поступают на входы отдельных усилителей и только затем - на громкоговорители. Такие кроссоверы позволяют эффективно использовать мощность усилителей и акустических систем.

Без кроссовера не обойтись, если вы хотите получить звук высокого качества в концертном зале или на дискотеке. Однако, если учесть, что усиливаемый сигнал нужно подвергнуть динамической обработке и обработке эффектами, весь комплекс приборов оказывается очень и очень дорогим. Не на каждой концертной площадке и не всякая группа музыкантов может себе такое позволить. Что же делать? Естественно, применять компьютер. О программах для динамической обработки аудиосигнала я рассказал в одной из предыдущих статей, о виртуальных эффектах надеюсь рассказать в будущем.

Кроссовер появился в мультитрековом режиме звукового редактора Cool Edit Pro 2. Это виртуальный кроссовер способен распределять спектр сигнала на несколько частотных полос (от двух до восьми). Границы раздела полос вы можете ввести в соответствующих полях.
Для того чтобы применить этот кроссовер, первым делом нужно импортировать трек, содержащий композицию, в мультитрековый редактор, затем выделить обрабатываемый блок и открыть окно Frequency Band Splitter.

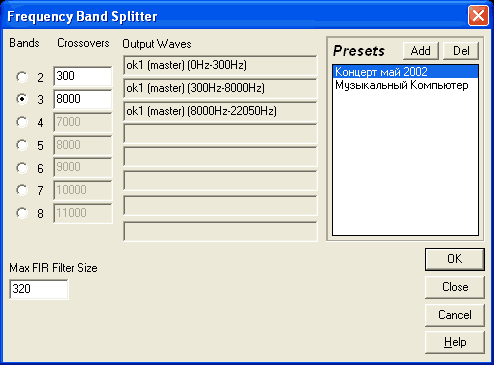

Рис. 9. Окно Frequency Band Splitter

Выбрав количество полос и необходимые значения граничных частот, нажмите OK. После завершения расчетов в окне мультитрекового редактора один под другим появятся новые треки, соответствующие сигналам отдельных полос.

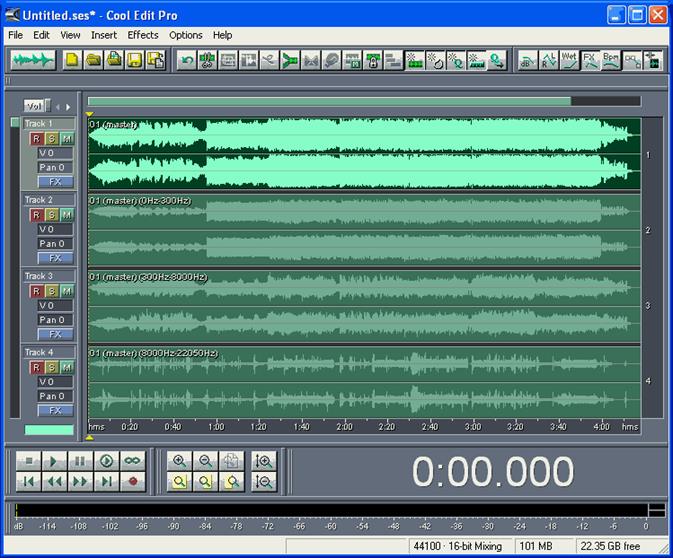

Рис. 10. Результат работы кроссовера: вверху трек с исходным сигналом, ниже - треки низкочастотной, среднечастотной и высокочастотной составляющих

Громкость звучания компонентов в каждой полосе можно регулировать независимо, добиваясь необходимого баланса. Для каждого трека нужно выбрать свой порт вывода аудиосигнала. Ясно, что одной обычной звуковой карты в данном случае недостаточно. Применять такой кроссовер можно только, если в компьютере установлена плата, содержащая многоканальный цифроаналоговый преобразователь. Подобные относительно недорогие устройства в продаже имеются.

Подробности о фильтрах и о записи музыки в домашних условиях вы найдете в книге "Cool Edit Pro 2. Секреты мастерства", а ответ на любой вопрос, касающийся применения ПК в музыкальном творчестве, - на нашем форуме.
