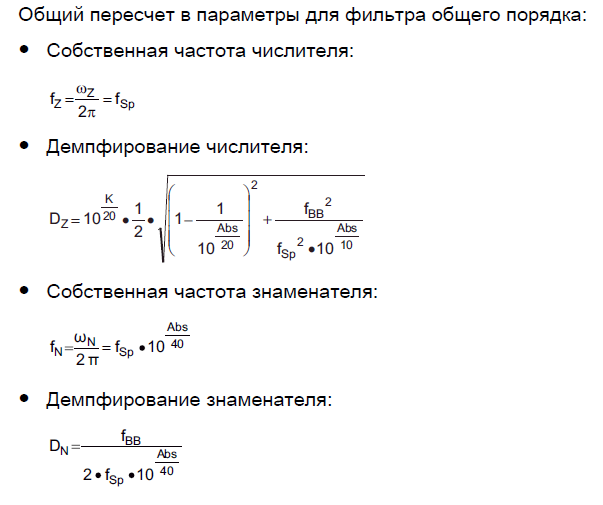

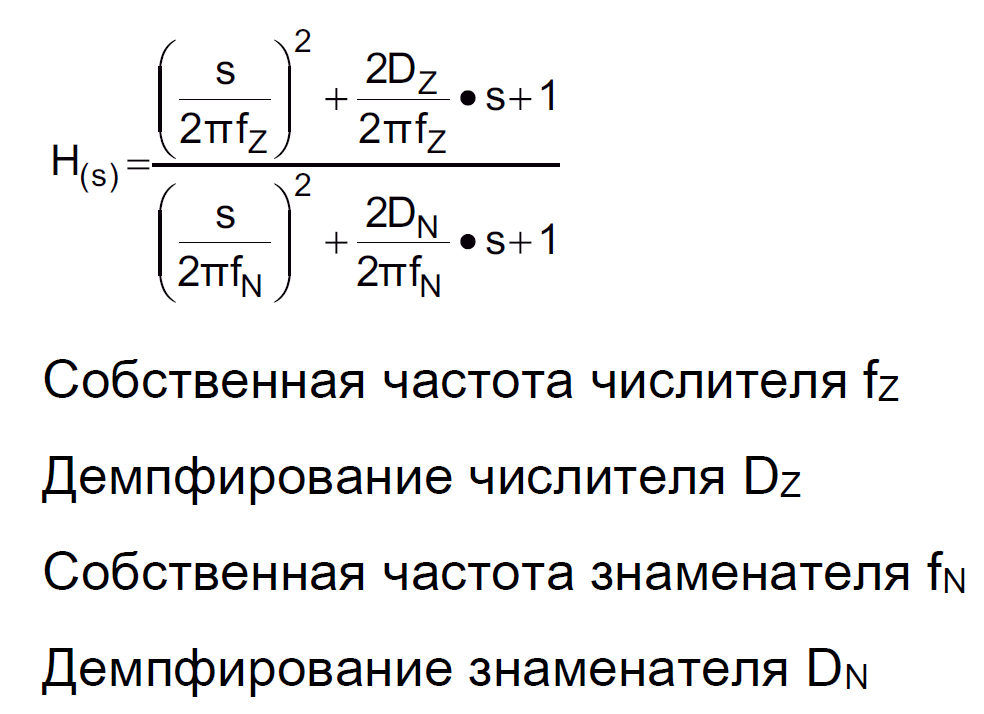

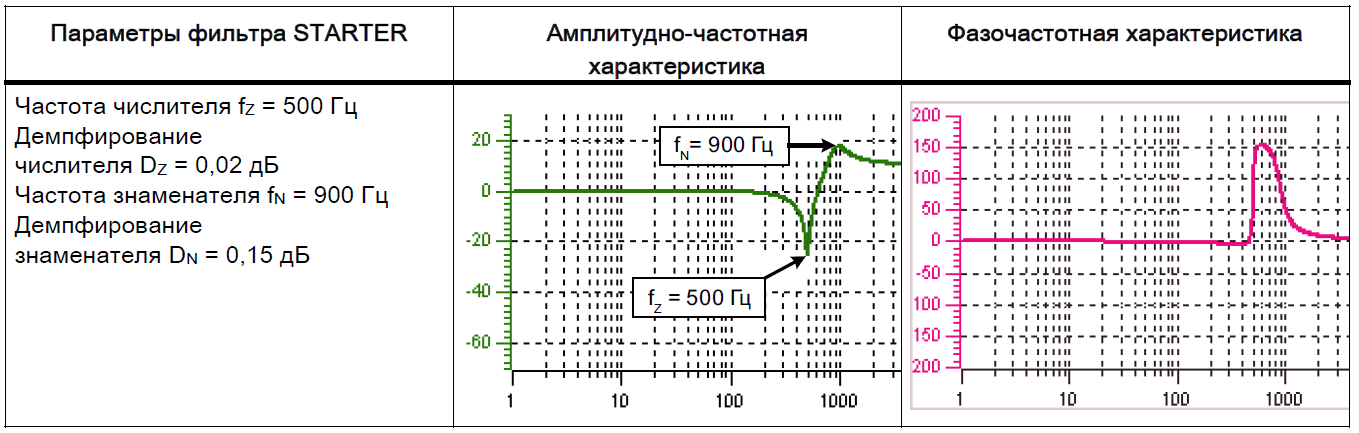

Общий фильтр второго порядка

С определенным понижением

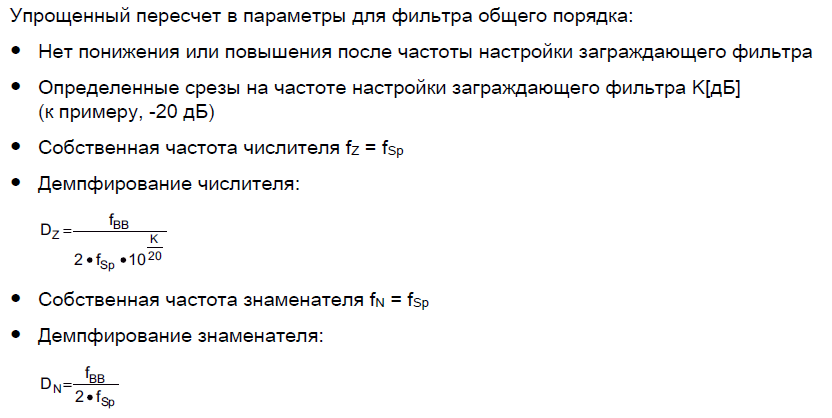

С определенной глубиной среза

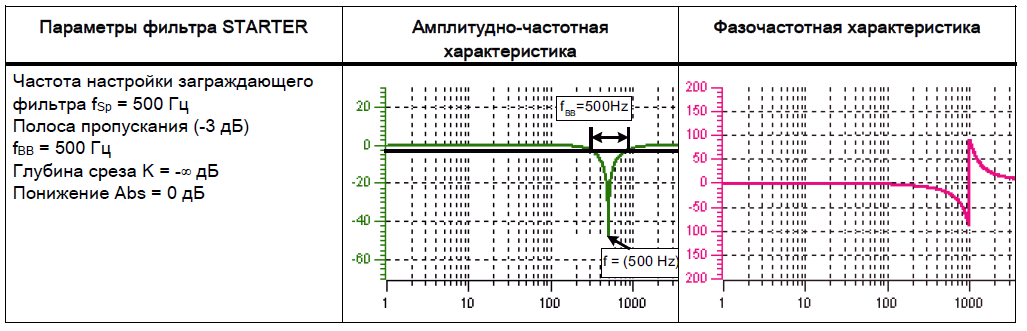

С бесконечной глубиной среза

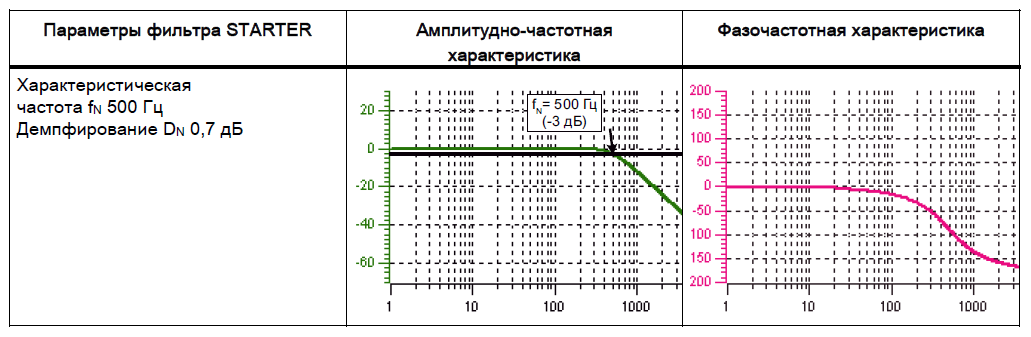

Фильтр нижних частот с понижением

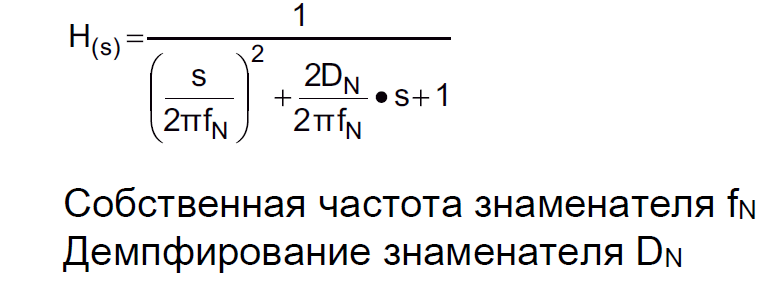

Фильтр нижних частот второго порядка

Пример построения модели в MATLAB:

Построение графика в MATLAB:

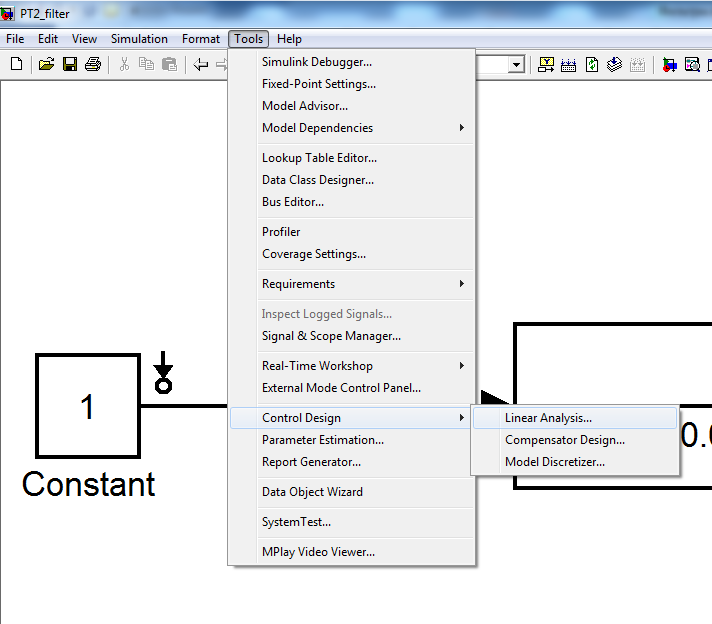

1. ToolsàControl DesignàLinear Analysis…

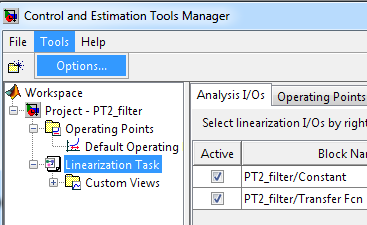

2. ToolsàOptions…

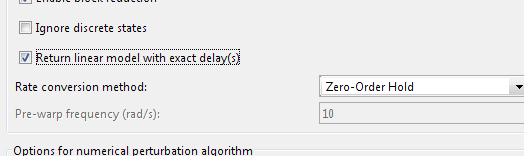

3. Выбрать

4. Выбрать

5. Нажать

6. Выполнить настройки графика:

a.

b.

c.

d.

Полосовой заграждающий фильтр:

Полосовой заграждающий фильтр — электронный или любой другой фильтр, не пропускающий колебания некоторой определённой полосы частот, и пропускающий колебания с частотами, выходящими за пределы этой полосы. Заграждающий фильтр, предназначенный для подавления одной определённой частоты, называется узкополосным заграждающим фильтром.

Отчет о работе должен содержать:

1. Краткая информация о фильтрах

2. Расчеты значений фильтров, выполненных в Excel

3. Модели, выполненные в MATLAB

4. Результаты моделирования работы фильтров, выполненные в MATLAB
