Одноступенчатые насосы типа НД

Одноступенчатые насосы типа НД – горизонтальные, центробежные, спирального типа с разъемным в осевой плоскости корпусом и рабочим колесом двухстороннего входа. Одноступенчатые насосы типа НД выпускаются двух марок: 8НД – 6х1 и 10НД – 6х1.Корпус насоса состоит из двух половин, имеющих разъем в горизонтальной плоскости, проходящей через ось вала (рисунок 1.9).

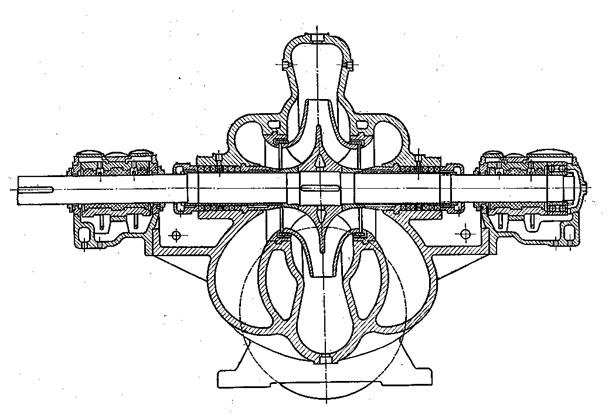

Рисунок 1.10 – Продольный разрез насоса типа Д.

Плоскость разъема уплотняется паронитовой прокладкой. Входной и напорный патрубки расположены в нижней половине и направлены горизонтально в противоположные стороны. В насосе такой конструкции корпуса можно извлечь ротор без разборки приемного и напорного трубопроводов и без демонтажа электродвигателя, что создает большие удобства в условиях эксплуатации. Рабочее колесо установлено на валу, имеющей две шарикоподшипниковые опоры: радиальную и радиально- опорную, последняя воспринимает осевые силы.

Смазка шарикоподшипников – кольцевая, охлаждения – водяное. Применение в насосах этой серии рабочего колеса двухстороннего подвода жидкости позволяет уравновесить действующие на вал осевые силы, а также получить низкие значения допустимого кавитационного запаса по сравнению с насосами одностороннего подвода при таких же подачах и числах оборотов. Вал в месте выхода его из корпуса насоса уплотняется сальниками с гидрозатвором.

Каждый сальник состоит из прессованных колец набивки, которые по мере износа подтягиваются нажимной втулкой. Вал кольца защищен смежными гильзами. Через кольцо, разделяющее набивку на две группы колец, циркулирует создающая гидрозатвор уплотняющая жидкость под давлением на 0,05-0,15 МПа больше, чем давление перекачиваемой насосом жидкости перед сальником. Сальниковая камера имеет водяную рубашку охлаждения.

При температуре перекачиваемого нефтепродукта до +80˚С в одноступенчатых насосах типа НД для уплотнения вала могут применяться одинарные торцевые уплотнения. Валы насоса и электродвигателя соединяются зубчатой муфтой. Агрегат установлен на общей фундаментальной плите. Каждый одноступенчатый насос типа НД комплектуется взрывозащитными электродвигателями различной мощности. Условное давление (P_y) для корпуса у насоса 8НД – 6х1 = 1,6 МПа, а у насоса 10НД – 6х1 = 1,0 МПа.
