Электрический конденсатор

Кодирование буква-цифра-цифра

Кодирование 3 или 4 цифрами

Маркировка SMD-резисторов

Пример

Допустим на резисторе видим 4 полоски коричневую, чёрную, красную, золотую. Первые две полоски дают 1 0, третья 100, четвёртая даёт точность 5 %, итого резистор сопротивлением 10·100 Ом = 1 кОм, с точностью ±5 %.

Запомнить цветную кодировку резисторов нетрудно: после чёрной 0 и коричневой 1 идёт последовательность цветов радуги. Так как маркировка была придумана в англоязычных странах, голубой и синий цвета не различаются.

Поскольку резистор симметричная деталь, может возникнуть вопрос: «Начиная с какой стороны читать полоски?» Для четырёхполосной маркировки обычных резисторов с точностью 5 и 10 % вопрос решается просто: золотая или серебряная полоска всегда стоит в конце. Для трёхполосочного кода первая полоска стоит ближе к краю резистора, чем последняя. Для других вариантов важно, чтобы получалось значение сопротивления из номинального ряда, если не получается, нужно читать наоборот. (Для резисторов МЛТ-0,125 производства СССР с 4 полосками, первой является полоска, нанесённая ближе к краю; обычно она находится на металлическом стаканчике вывода, а остальные три — на более узком керамическом теле резистора).

Особый случай использования цветовой маркировки резисторов — перемычки нулевого сопротивления. Они обозначаются одной чёрной (0) полоской по центру. (Использование таких резисторо-подобных перемычек вместо дешёвых кусков проволоки объясняется желанием производителей сократить расходы на перенастройку сборочных автоматов).

«Резисторы» нулевого сопротивления (перемычки на плате) кодируются одной цифрой «0». Бо́льшее количество знаков обозначает:

· ABC обозначает AB•10^C Ом

например 102 — это 10•10² Ом = 1 кОм

· ABCD обозначает ABC•10^D Ом, точность 1 % (ряд E96)

например 1002 — это 100•10² Ом = 10 кОм

Кодирование цифра-цифра-буква (JIS-C-5201)

Ряд E96, точность 1 %.

Мантисса m значения сопротивления кодируется 2 цифрами (см таблицу), степень при 10 кодируется буквой.

Примеры: 09R = 12,1 Ом; 80E = 6,65 МОм; все 1 %.

· S = 10⁻²

· R или X = 10⁻¹

· A = 10⁰ = 1

· B = 10¹

· C = 10²

· D = 10³

· E = 10⁴

· F = 10⁵

код

m

код

m

код

m

код

m

код

m

код

m

Ряды E24 и E12, точность 2 %, 5 % и 10 %. (Ряд E48 не используется).

Степень при 10 кодируется буквой (так же, как для 1%-х сопротивлений, см список выше), мантисса m значения сопротивления и точность кодируется 2 цифрами (см таблицу). Примеры: 2 %, 1,00 Ом = S01

· 5 %, 1,00 Ом = S25

· 5 %, 510 Ом = A42

· 10 %, 1,00 Ом = S49

· 10 %, 820 кОм = D60

2 %		5 %		10 %
код	m	код	m	код	m

(Перенаправлено с Конденсатор)

У этого термина существуют и другие значения, см. Конденсатор (значения).

Основа конструкции конденсатора — две токопроводящие обкладки, между которыми находится диэлектрик

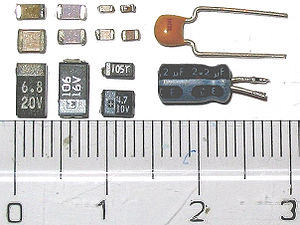

Слева — конденсаторы для поверхностного монтажа; справа — конденсаторы для объёмного монтажа; сверху — керамические; снизу — электролитические.

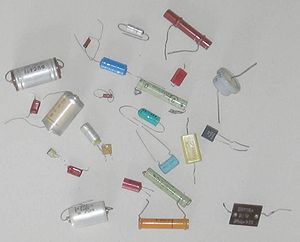

Различные конденсаторы для объёмного монтажа

Конденса́тор (от лат. condense — «уплотнять», «сгущать») — двухполюсник с определённым значением ёмкости и малой омической проводимостью; устройство для накопления заряда и энергии электрического поля. Конденсатор является пассивным электронным компонентом. Обычно состоит из двух электродов в форме пластин (называемых обкладками), разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок.
