Типы диодов

Диод

Применение транзисторов

Выделение по некоторым характеристикам

Прочие типы

По материалу и конструкции корпуса

· металло-стеклянный

· пластмассовый

· керамический

· Одноэлектронные транзисторы содержат квантовую точку (т.н. «остров») между двумя туннельными переходами. Ток туннелирования управляется напряжением на затворе, связанным с ним ёмкостной связью.^[1]

Транзисторы BISS (Breakthrough in Small Signal, дословно — «прорыв в малом сигнале») — биполярные транзисторы с улучшенными малосигнальными параметрами. Существенное улучшение параметров транзисторов BISS достигнуто за счёт изменения конструкции зоны эмиттера. Первые разработки этого класса устройств также носили наименование «микротоковые приборы».

Транзисторы со встроенными резисторами RET (Resistor-equipped transistors) — биполярные транзисторы со встроенными в один корпус резисторами. RET транзистор общего назначения со встроенным одним или двумя резисторами. Такая конструкция транзистора позволяет сократить количество навесных компонентов и минимизирует необходимую площадь монтажа. RET транзисторы применяются для контроля входного сигнала микросхем или для переключения меньшей нагрузки на светодиоды.

Применение гетероперехода позволяет создавать высокоскоростные и высокочастотные полевые транзисторы, такие как HEMT.

Транзисторы применяются в качестве активных (усилительных) элементов в усилительных и переключательных каскадах.
Реле и тиристоры имеют больший коэффициент усиления мощности, чем транзисторы, но работают только в ключевом (переключательном) режиме.

.

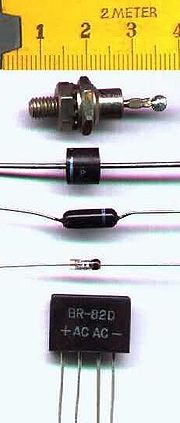

На детали катод обозначается полоской или точкой.

Обозначение лампового диода на схемах.

Обозначение обычного выпрямительного полупроводникового диода на схемах.

Дио́д (от др.-греч. δι — два и -од^[1] из слова электрод^[2]) — двухэлектродный электронный прибор, обладает различной проводимостью в зависимости от направления электрического тока. Электрод диода, подключённый к положительному полюсу источника тока, когда диод открыт (то есть имеет маленькое сопротивление), называют анодом, подключённый к отрицательному полюсу — катодом.

·

Диоды бывают электровакуумными (кенотроны), газонаполненными (газотроны, игнитроны, стабилитроны), полупроводниковыми и др. В настоящее время в подавляющем большинстве случаев применяются полупроводниковые диоды.

Диоды

Полупроводниковые

Не полупроводниковые

Газозаполненные

Вакуумные
