Устройство. Технические характеристики

Технические характеристики

Назначение

НИВЕЛИР Н-3

Порядок юстировки

Поверка сетки нитей

Поверка равенства колонок

Условие: Ось вращения зрительной трубы должна быть перпендикулярна оси вращения прибора.

Поверку проводят в таком порядке. Теодолит устанавливают на расстоянии 30 – 40 м от стены здания. Наводят крест сетки нитей на высокорасположенную точку А. Трубу опускают до горизонтального положения линии визирования и отмечают на стене проекцию точки А₁. После этого трубу переводят через зенит и выполняют те же действия при другом положении вертикального круга. В результате на стене получают вторую проекцию точки А₂. Условие выполнено, если точки А₁ и А₂ входят в биссектор. В противном случае исправление выполняют в специальной мастерской.

Условие: средняя горизонтальная нить сетки должна быть перпендикулярна оси вращения прибора.

I СПОСОБ. С помощью нитяного отвеса.

Поверку выполняют в такой последовательности. Подвешивают нитяной отвес на расстоянии 20 м от прибора. Ось вращения теодолита приводят в отвесное положение и наводят зрительную трубу на нить отвеса. Если вертикальная нить сетки совпадает с нитью отвеса, то условие выполнено. В противном случае нужна юстировка.

II СПОСОБ. Отмечаем удаленную точку приблизительно на высоте прибора и наводим трубу так, чтобы эта точка оказалась на краю средней горизонтальной нити. Перемещая верхнюю часть прибора по азимуту, проверяем, не сходит ли точка со средней нити. Если точка осталась на нити, то условие выполняется и юстировка не нужна. Если же точка сходит со средней нити, то нужна юстировка.

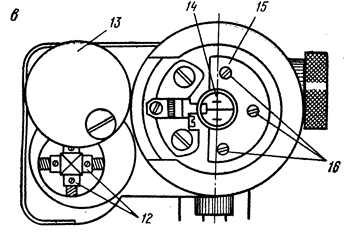

Ослабляют 4 юстировочных винта под отвертку, расположенные под защитным колпачком окуляра трубы, поворачивают окулярную часть до нужного положения. После проведения юстировки необходимо повторить вторую поверку.

Нивелир Н-3 – точный нивелир с цилиндрическим уровнем и элевационным винтом, с обратным изображением зрительной трубы предназначен для нивелирования III и IV классов, а также для инженерно-геодезических работ при изысканиях и строительстве.

1.	Cредняя квадратическая ошибка измерения превышения на 1 км двойного нивелирного хода, мм, не более………….……………..	3,0
2.	Увеличение трубы……………………………………...……………	31,5^x
3.	Поле зрения трубы: по вертикали…………………………………………………. по горизонтали……………………………………………….	1°20¢ 55¢
4.	Предел визирования……………………………………….…………	от 1,8 м до ¥
5.	Коэффициент дальномера…………………………………..…..
6.	Цена деления контактного цилиндрического уровня…………	15¢¢ на 2 мм
7.	Цена деления круглого уровня…………………………………	10¢ на 2 мм
8.	Масса нивелира, кг……………………………………………..	2,0

Нивелир состоит из двух основных частей: неподвижной нижней; и верхней, имеющей возможность вращаться относи­тельно нижней на 360° и наклоняться в вертикальной плоскости на ±20¢.

Верхняя и нижняя часть нивелира соединены винтом 16 (рисунок 5).

Нижняя часть представляет собой подставку (трегер) 13 с тремя подъемными винтами 14, упирающимися в прорези треугольной пружинящей пластины 15, которая снабжена втулкой с резьбой для крепления прибора к штативу становым винтом.

а)

б)

Рисунок 5 - Нивелир Н-3 (а - вид со стороны круглого уровня, б - вид со стороны цилиндрического уровня): 1 - окуляр, 2 - корпус трубы, 3 - мушка, 4 - объ­ектив, 5 - кремальера, 6 - наводящий винт, 7 - круглый уровень, 8 - исправительные винты круглого уровня, 9 - элевационный винт, 10 - закрепительный винт, 11 - коробка уровня, 12 - защитный колпачок, 13 - подстав­ка (трегер), 14 - подъемный винт, 15 - пружинящая пластина со втулкой, 16 – винт.

В верхней части расположены: зрительная труба, имеющая внутреннюю фокусировку, цилиндрический уровень с призменной системой, система наклона зрительной трубы в вертикальной плоскости; круглый уровень 7, служащий для приведения оси вращения прибора в отвесное положение; в нижней части уровня находятся три юстировочных винта 8 под шпильку; элевационный винт 9; закрепительный винт 10; наводящий винт 6.

Со стороны окуляра коробка цилиндрического уровня закры­вается крышкой 2 (рисунок 6), под которой находятся четыре юстировочных винта 1 под шпильку. С помощью этих винтов добиваются параллельности оси уровня и визирной оси зрительной трубы.

Рисунок 6 - Нивелир Н-3 (поперечный разрез корпуса зрительной трубы и цилиндрического уровня) 1 - четыре юстировочных винта цилиндрического уровня; 2 - крышка; 3 - сетка нитей; 4 - металлическая пластина; 5 - крепежные винты.

В поле зрения зрительной трубы видны перекрестие с двумя дальномерными штрихами для измерения расстояний нитяным дальномером и боковое окно, в которое передается изображение концов пузырька системой призм (рисунок 7). Окуляр зрительной трубы обеспечивает перемещение в диапазоне ±5 диоптрий.

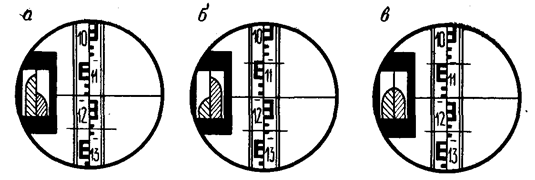

Рисунок 7 - Поле зрения зрительной трубы нивелира Н-3 при положениях пузырька цилиндрического уровня вне нуль-пункта (а, б) и в нуль-пункте (в)
