По установке фильтра грубой очистки топлива (ФГОТ)

с сепаратором на автомобили 33460 и 33462.

Для противодействия влияния парафиновых смол, выделяемых из дизельного топлива, на пуск двигателя в холодное время года автомобилей 33460 и 33462 возникла необходимость установки на них фильтра грубой очистки топлива с сепаратором, а также проработки вопроса крепления ФГОТ с сепаратором на раме и подключения его к электросети автомобиля.

Штатно на автомобилях 33460 и 33462 установлен ФГОТ кат. № ВР10441140010 с помощью кронштейна кат. № ВР10441140020 (рис. 1).

Рис. 1. ФГОТ

Для крепления ФГОТ с сепаратором на правом лонжероне рамы автомобиля необходим кронштейн кат. № 287.3346-1105.000 (рис. 2).

Рис. 2. Кронштейн ФГОТ с сепаратором

1. Установка ФГОТ с сепаратором:

1.1. Демонтировать штатный ФГОТ с кронштейном в сборе, предварительно отсоединив от него топливные трубопроводы. (рис. 3).

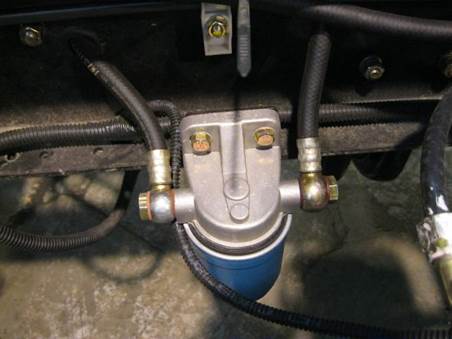

Рис. 3. Штатный ФГОТ

1.2. Закрепить на штатные точки крепления на нижней полке правого лонжерона рамы автомобиля ФГОТ с сепаратором в сборе с кронштейном, используя те же элементы крепления (рис. 4).

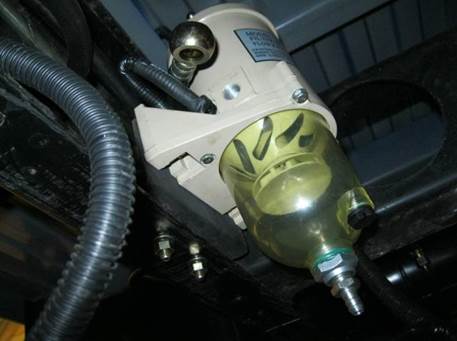

Рис. 4. Крепление ФГОТ с сепаратором

Примечание: Установить ФГОТ с сепаратором таким образом, чтобы не был затруднен визуальный обзор его прозрачного стакана.

1.3. Подсоединить к ФГОТ с сепаратором топливные трубопроводы в соответствии со схемой движения топлива (рис. 5).

Рис. 5. Подсоединение к ФГОТ с сепаратором топливных трубопроводов.

2. Подключение ФГОТ с сепаратором к системе электропитания автомобиля:

2.1. Установка жгута электропроводки (Рис. 6) ФГОТ с сепаратором по раме производится в соответствии со схемой в приложении 1. Крепить жгут пластиковыми хомутами и металлическими скобами внутри лонжерона, исключая провисания.

2

1

Рис. 6. Жгут проводов ФГОТ с сепаратором.

2.2. Подключение жгута:

2.4.1 Закрепить кольцевые(-ой) наконечники(-к) на раме болтом М8 к кронштейну крепления ФГОТ с сепаратором (место поз.1 на Рис.1.1 в приложении 1). Зачистить место контакта кольцевого наконечника с металлом лонжерона.

2.4.2 Соединить разъемы жгута и ФГОТ с сепаратором (место поз.1 Рис.1.1 в приложении 1).

2.4.3 Произвести подключение жгута в дополнительном монтажном блоке на раме (около АКБ, место поз.2 на схеме Рис.1.1 в приложении 1):

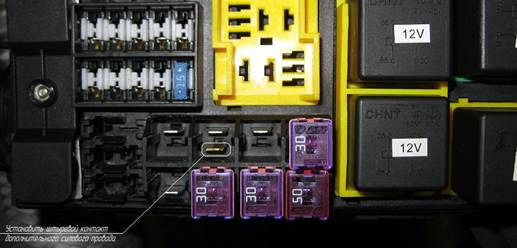

2.4.3.1 Установить штыревой наконечник силового провода из колодки реле в свободное гнездо под предохранитель ножевого типа, 30А, как показано на рисунке 7, затем установить предохранитель (рис.8)

Рис.7. Установка штыревого наконечника дополнительного силового провода.

Рис.8. Установка предохранителя ножевого типа, 30А.

2.4.3.2 Демонтировать штатную гнездовую колодку из дополнительного монтажного блока (снять желтый фиксатор и извлечь пластиковую колодку), освободив место под реле подогревателя.

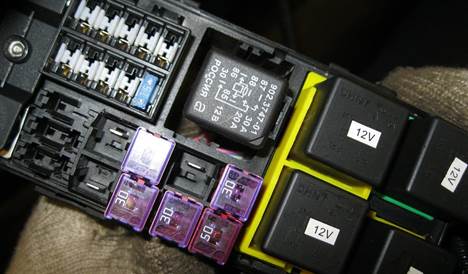

2.4.3.3 Подключить гнездовую колодку жгута к реле и разместить в окне, образовавшемся после демонтажа штатной гнездовой колодки, окне (Рис.9)

Рис.9. Установка реле в дополнительном монтажном блоке.

2.4.3.4 Установить кольцевой наконечник управляющего провода на шину ЭБУ как показано на рисунке 10.

Рис.10. Подключение управляющего провода.

2.4.3.5 Исключить перемещение жгута внутри дополнительного монтажного блока, закрепив на штатный жгут пластиковым хомутом-стяжкой и лентой изоляционной.
