Группа маслонасосы

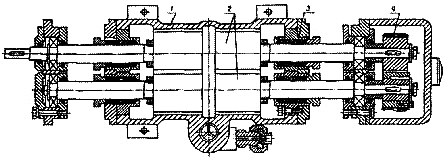

Разрез двухвинтового насоса 1 — корпус; 2 — ведущий и ведомый роторы; 3 — уплотнение; 4 — синхронизирующие шестерни	Разрез насоса типа НМШ 1 — клапан; 2 — корпус; 3 — ведущий ротор; 4 — ведомый ротор; 5 — стойка; 6 — уплотнение

Рис.30

Условное обозначение электронасосных агрегатов:

НМШ, Ш - шестеренный с внутренними опорами на лапах;

НМШФ - шестеренный с внутренними опорами фланцевый;

первое число - подача насоса (литры на 100 оборотов),

второе число - наибольшее давление, которое может обеспечить насос (кГс/см2)

числитель дроби -подача агрегата (м3/ч);

знаменатель - давление агрегата (кГс/см2);

буква после дроби - условное обозначение материала гидравлической части насоса;

цифра после дроби и последняя цифра - модификация исполнения по электродвигателю;

Рп - возможность регулирования подачи (если Рп отсутствует в обозначении - подача не регулируется).

Насосы с индексом Б - гидравлическая часть (кроме роторов) -из бронзы Бр03Ц7С5Н1; ведущий и ведомый роторы - из стали 18ΧΓΤ.

Насосы без индекса - гидравлическая часть из чугуна СЧ20, ведущий и ведомый роторы - иэ стали Ι8ΧΓΤ.

Агрегаты типа ШГ предназначены для дозирования битума, пека и других подобных жидкостей с температурой до 190°С, конструкцией предусматривается обогрев.

Насосы трехвинтовые типа A13B предназначены для перекачивания неагрессивных жидкостей кинематической вязкостью от 0,1 до 60сСт, обладающих смазывающей способностью и не имеющих абразив­ных примесей с температурой перекачиваемой среды до 100°С.

Рабочие органы - три винта с циклоидальным профилем нарезки винтовой линии (один из них - ведущий) и обойма с тремя сквозными смежными отверстиями.

Для защиты насоса и системы от давления выше номинального установлен предохранительный клапан.

На всасывающем трубопроводе должен быть установлен фильтр с ячейками размером не более 0,25 мм.

Исполнение электронасосных агрегатов - вертикальное и горизонтальное.

Условное обозначение агрегата:

А - конструктивный признак нового насоса,

последующая цифра -исполнение;

3В - трехвинтовой насос;

числитель первой дроби -подача насоса (литры на 100 оборотов ведущего винта);

знаменатель - давление (кГс/см2);

числитель второй дроби - подача агрегата (м3/ч);

знаменатель - давление (кГс/см2);

буква после дроби - условное обозначение материала основных деталей насоса;

последняя цифра - модификация агрегата по типу электродвигателя.

Если вводится обозначение ЗВх2 - насос с двухсторонним подводом жидкости, если " 2 " отсутствует в обозначении - то используется в агрегате насос с односторонним подводом жидкости.

Двухвинтовые насосы типа 2ВВ хотя и относятся к группе маслонасосов, они могут перекачивать несмазывающие (как чистые, так и загрязненные) жидкости с содержанием неабразивных механических примесей до 25% по массе, размером не более 0,2 мм (см. рис.30)

Рабочие органы насоса - корпус (обойма) и роторы (ведущий и ведомый), расположенные в смежных сквозных расточках корпуса (обоймы). Роторы имеют двухстороннюю винтовую нарезку специальной формы.

Жидкость, поступающая в насос через всасывающий патрубок, разделяется на два потока и заполняет впадины винтов. Благодаря различному направлению нарезки в правой и левой частях роторов, жидкость, движущаяся вдоль оси насоса к середине, вытесняется в нагнетательную полость.

Вращение с ведущего ротора на ведомый передается синхронизирующими шестернями.

Для защиты насоса и системы от перегрузок устанавливается предохранительный клапан.

Условное обозначение агрегата:

А - конструктивный признак нового насоса;

I - исполнение;

2ВВ - двухвинтовой насос с выносными опорами;

Г - с обогревом или охлаждением;

числитель первой дроби - подача насоса при штатном электродвигателе;

знаменатель - максимальное значение давления;

числитель второй дроби - подача агрегата;

знаменатель -давление агрегата;

буква после дроби - материал проточной части насоса.

К группе вихревых насосов отнесен коловратный электронасос, который по своему конструктивному исполнению и функциональному назначению соответствует маслонасосам.

Насос предназначен для перекачивания высоковязких и пастообразных жидкостей.

Коловратные насосы отличаются от шестеренных тем, что на их ведущем и ведомом роторах имеются один - четыре зуба специальной формы, а также тем, что роторы не несут нагрузки, связанной с передачей крутящего момента, что значительно увеличивает срок эксплуатации насоса.

Силовая нагрузка передаётся синхронизирующими шестернями. Уплотнение вала насосов-торцовое.

Насосы имеют камеры обогрева (охлаждения), снабжены предохранительно-перепускными клапанами.

Насосные агрегаты на базе коловратных насосов состоят из насоса, электродвигателя и промежуточных регулирующих вариаторов, установленных на общей раме. Соединение - эластичными муфтами,

Материал деталей проточной части - сталь 12Х18Н12М3ТЛ.

Условное обозначение агрегата:

К - коловратный электронасосный агрегат;

В - высокого давления;

числитель первой дроби - рабочий объем (дм3);

знаменатель - давление на выходе насоса (кГс/см2);

числитель второй дроби - подача насоса в агрегате (м3/ч);

знаменатель - давление на выходе насоса в агрегате (кГс/см2);

буква после дроби - условное обозначение исполнения гидравлической части насоса по материалу;

Рп - возможность регулирования подачи агрегата.
