Закрытые системы

Количество параллельных линий (трубопроводов) в закрытой системе должно быть не меньше двух: подающей, по которой теплоноситель подается потребителю и обратной, по которой охлажденный теплоноситель возвращается на источник. При этом водопроводная вода, поступающая в установки горячего водоснабжения, не имеет прямого контакта с сетевой теплофикационной водой, так как подогрев водопроводной воды осуществляется на абонентских вводах в поверхностных водо-водяных подогревателях.

На рис. 2.1 показаны различные схемы присоединения абонентов к тепловой сети при закрытой двухтрубной водяной системе.

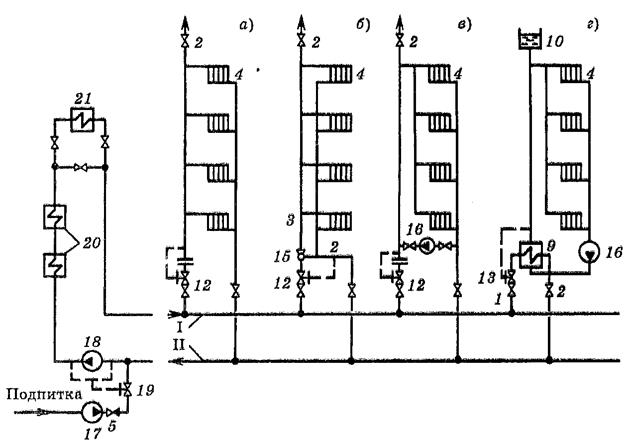

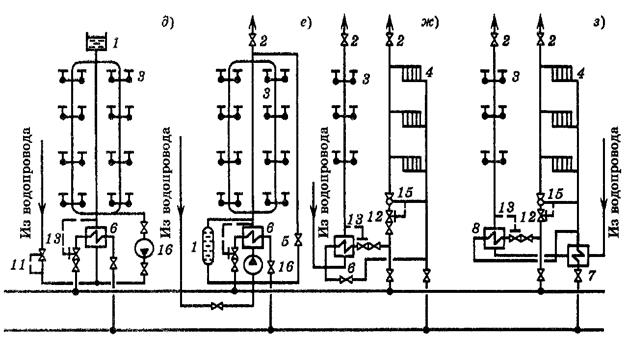

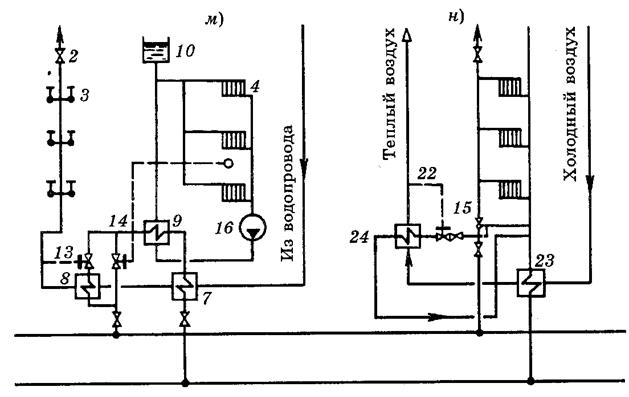

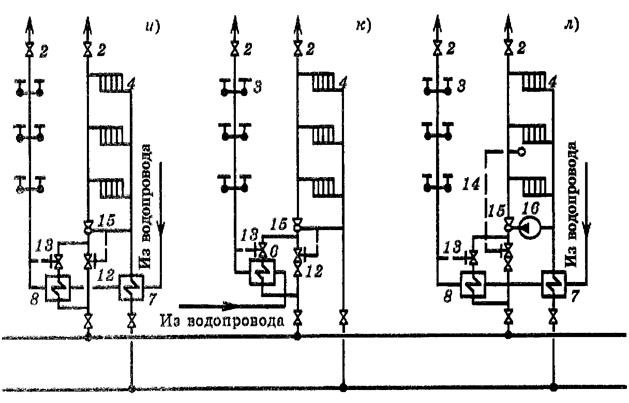

Рис. 2.1. Закрытая двухтрубная водяная система теплоснабжения

Схемы присоединений: а – О(З); б – О(ЗСС); в- О(ЗНС); г – О(Н); д – Г(АВ); е – Г(АВ); ж -

О(ЗСС) Г(П); з – О(ЗCC) Г(ДС); и – О(ЗCC) Г(ДП); к – О(ЗCC) Г(ПР); л – О(ЗССНС) Г(ДП);

м – О(Н) Г(ДП); н – О(ЗCC) В(ДС); 1 – аккумулятор горячей воды; 2 – воздушный кран; 3 – водоразборный кран; 4 – нагревательный прибор; 5 – обратный клапан; 6 – подогреватель ГВС одноступенчатый; 7, 8 – подогреватели ГВC первой и второй ступеней; 9 - подогреватель отопления; 10 – расширительный сосуд; 11 – регулятор давления; 12 – регулятор расхода; 13 – регулятор температуры воды; 14 – регулятор отопления; 15 – элеватор; 16 – насос; 17 – подпиточный насос; 18 – сетевой насос; 19 – регулятор подпитки; 20 – подогреватели сетевой воды; 21- пиковый котел; 22 – регулятор температуры воздуха; 23,24 – воздушные калориферы нижней и верхней ступеней.

Схемы а – г показывают присоединение отопительных установок, схемы

д, е – присоединение установок горячего водоснабжения, а схемы ж – м показывают совместное присоединение в одном узле отопительной установки и установки горячего водоснабжения, схема н – совместное присоединение отопительной установки и вентиляции.

Преимущества закрытой системы:

1) гидравлическая изолированность водопроводной воды, поступающей в установки горячего водоснабжения, от воды, циркулирующей в тепловой сети;

2) обеспечивается стабильное качество горячей воды, одинаковое по качеству с водопроводной водой;

3) чрезвычайно прост санитарный контроль системы горячего водоснабжения благодаря короткому пути прохождения водопроводной воды от ввода в здание до водоразборного крана горячей воды;

4) прост контроль герметичности теплофикационной системы, который проводится по расходу подпитки на источнике.

Основными недостатками закрытых систем являются:

1) сложность оборудования и эксплуатации абонентских вводов горячего водоснабжения из-за установки подогревателей;

2) выпадение накипи в подогревателях и трубопроводах местных установок горячего водоснабжения при использовании водопроводной воды, имеющей повышенную карбонатную (временную) жесткость Ж к › 7 мг-экв/л;

3) коррозия местных установок горячего водоснабжения из-за поступления в них недеаэрированной водопроводной воды.
