Протокол RS-232C

Интерфейс RS-232C

СОМ-порт

Последовательный интерфейс для передачи данных в одном направлении использует одну сигнальную линию, по которой информационные биты передаются друг за другом — последовательно. Английские названия интерфейса и порта — Serial Interface и Serial Port. Последовательная передача позволяет сократить количество сигнальных линий и добиться улучшения связи на больших расстояниях.

Начиная с первых моделей, в PC имеется последовательный интерфейс - СОМ-порт (Communications Port — коммуникационный порт). Этот порт обеспечивает асинхронный обмен по стандарту RS-232C. Синхронный обмен в PC поддерживают лишь специальные адаптеры, например SDLC или V.35. СОМ-порты реализуются на микросхемах универсальных асинхронных приемопередатчиков (UART), совместимых с семейством 18250/16450/16550. Они занимают в пространстве ввода-вывода по 8 смежных 8-битных регистров и могут располагаться по стандартным базовым адресам:

3F8h (COM1), 2F8h (COM2), 3E8h (COM3), 2E8h (COM4).

Порты могут вырабатывать аппаратные прерывания IRQ4 (обычно используются для СОМ1 и COM3) и IRQ3 (для COM2 и COM4). С внешней стороны порты имеют линии последовательных данных передачи и приема, а также набор сигналов управления и состояния, соответствующий стандарту RS-232C. СОМ-порты имеют внешние разъемы-вилки DB25P или DB9P, выведенные на заднюю панель компьютера. Характерной особенностью интерфейса является применение не ТТЛ-сигналов — все внешние сигналы порта дву-полярные. Гальваническая развязка отсутствует — схемная земля подключаемого устройства соединяется со схемной землей компьютера. Скорость передачи может достигать 115,2 Кбит/сек.

Название порта указывает на его основное назначение — подключение ком­муникационного оборудования (например, модема) для связи с другими компьютерами, сетями и периферийными устройствами. К порту могут непосредственно подключаться и периферийные устройства с последовательным интерфейсом: принтеры, плоттеры, терминалы и др. СОМ-порт широко используется для подключения мыши, а также организации непосредственной связи двух компьютеров. К СОМ-порту подключают и электронные ключи.

В настоящее время устройства, которые традиционно используют СОМ-порт, рекомендуется переводить на последовательные шины USB и Fire Wire.

Стандарт RS-232C описывает несимметричные передатчики и приемники — сигнал передается относительно общего провода — схемной земли (симметричные дифференциальные сигналы используются в других интерфейсах — например, RS-422). Интерфейс не обеспечивает гальванической развязки устройств. Логической единице соответствует напряжение на входе приемника в диапазоне -12...-3 В. Логическому нулю соответствует диапазон +3...+12 В. Диапазон -3...+3 В — зона нечувствительности, обусловливающая гистерезис приемника: состояние линии будет считаться измененным только после пересечения порога. Уровни сигналов на выходах передатчиков должны быть в диапазонах -12...-5 В и +5...+12 В для представления единицы и нуля соответственно.

Логический 0

Логическая 1 0 Uвх

-12В +3 В +12В

-3В

Рис 13.1. Уровни напряжения и логический сигнал

Интерфейс предполагает наличие защитного заземления для соединяемых устройств, если они оба питаются от сети переменного тока и имеют сетевые фильтры.

Подключение и отключение интерфейсных кабелей устройств с автономным питанием должно производиться при отключенном питании. Иначе разность невыровненных потенциалов устройств в момент коммутации может оказаться приложенной к выходным или входным (что опаснее) цепям интерфейса и вывести из строя микросхемы.

В табл. 13.1 приведено назначение контактов разъемов СОМ-портов (и любой другой аппаратуры передачи данных ). У модемов название цепей и контактов такое же, но роли сигналов (вход-выход) меняются на противоположные.

Таблица 13.1. Разъемы и сигналы интерфейса RS-232C

Обозначение цепи

Контакт разъема

№ провода кабеля выносного разъема PC

Направление

СОМ-порт

RS-232

V.24 Стык 2

DB-25P DB-9P

1^1

2^2

3^3

4^4

I/O

PG

АА

(10)

(10)

(10)

-

SG

АВ

-

TD

ВА

О

RD

ВВ

I

RTS

СА

О

CTS

св

I

DSR

cc

I

DTR

CD

108/2

О

DCD

CF

I

RI

CE

I

¹ Ленточный кабель 8-битных мультикарт.

² Ленточный кабель 16-битных мультикарт и портов на системных платах.

³ Вариант ленточного кабеля портов на системных платах.

⁴ Широкий ленточный кабель к 25-контактному разъему.

Подмножество сигналов RS-232C, относящихся к асинхронному режиму, рассмотрим с точки зрения СОМ-порта PC. Для удобства будем пользоваться мнемоникой названий, принятой в описаниях СОМ-портов и большинства устройств (она отличается от безликих обозначений RS-232 и V.24). Назначение сигналов интерфейса приведено в табл. 10.2.

Таблица 13.2. Назначение сигналов интерфейса RS-232C

Сигнал	Назначение
PG	Protected Ground — защитная земля, соединяется с корпусом устройства и экраном кабеля
SG	Signal Ground — сигнальная (схемная) земля, относительно которой действуют уровни сигналов
TD	Transmit Data — последовательные данные — выход передатчика
RD	Receive Data — последовательные данные — вход приемника
RTS	Request To Send — выход запроса передачи данных: состояние «включено» уведомляет модем о наличии у терминала данных для передачи. В полудуплексном режиме используется для управления направлением — состояние «включено» служит сигналом модему на переключение в режим передачи
CTS	Clear To Send — вход разрешения терминалу передавать данные. Состояние «выключено» запрещает передачу данных. Сигнал используется для аппаратного управления потоками данных
DSR	Data Set Ready — вход сигнала готовности от аппаратуры передачи данных (модем в рабочем режиме подключен к каналу и закончил действия по согласованию с аппаратурой на противоположном конце канала)
DTR	Data Terminal Ready — выход сигнала готовности терминала к обмену данными. Состояние «включено» поддерживает коммутируемый канал в состоянии соединения
DCD	Data Carrier Detected — вход сигнала обнаружения несущей удаленного модема
RI	Ring Indicator — вход индикатора вызова (звонка). В коммутируемом канале этим сигналом модем сигнализирует о принятии вызова

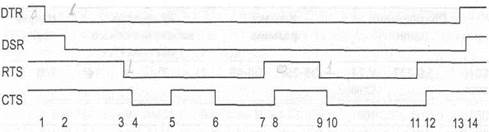

Нормальная последовательность управляющих сигналов для случая подключения модема к СОМ-порту приведена на рис. 13.1. Напомним, что положительному уровню соответствует логическое состояние «выключено», а отрицательному — включено.

Рис.13.1.Последовательность управляющих сигналов интерфейса RS-232C

Содержание этой последовательности управляющих сигналов следующее:

1. Установкой сигнала DTR компьютер указывает на желание использовать модем.

2. Установкой сигнала DSR модем сигнализирует о своей готовности к установлению соединения.

3. Сигналом RTS компьютер запрашивает разрешение на передачу и заявляет о своей готовности принимать данные от модема.

4. Сигналом CTS модем уведомляет о своей готовности к приему данных от компьютера и передаче их в линию.

5. Снятием сигнала CTS модем сигнализирует о невозможности дальнейшего приема (например, буфер заполнен) — компьютер должен приостановить передачу данных.

6. Восстановлением сигнала CTS модем разрешает компьютеру продолжить передачу (в буфере появилось место).

7. Снятие сигнала RTS может означать как заполнение буфера компьютера (модем должен приостановить передачу данных в компьютер), так и отсутствие данных для передачи в модем. Обычно в этом случае модем прекращает пересылку данных в компьютер.

8. Модем подтверждает снятие сигнала RTS сбросом сигнала CTS.

9. Компьютер повторно устанавливает сигнала RTS для возобновления передачи.

10.Модем подтверждает готовность к этим действиям.

11.Компьютер указывает на завершение обмена.

12.Модем отвечает подтверждением.

13.Компьютер снимает сигнала DTR, что обычно является сигналом на разрыв соединения («повесить трубку»).

14.Модем сбросом сигнала DSR сообщает о разрыве соединения.

При асинхронной передаче каждому байту предшествует старт-бит, сигнализирующий приемнику о начале посылки, за которым следуют биты данных и, возможно, бит паритета (четности). Завершает посылку стоп-бит, гарантирующий паузу между посылками (рис. 13.2). Старт-бит следующего байта посылается в любой момент после стоп-бита, то есть между передачами возможны паузы произвольной длительности. Старт-бит, имеющий всегда строго определенное значение (логический 0), обеспечивает простой механизм синхронизации приемника по сигналу от передатчика. Подразумевается, что приемник и пере­датчик работают на одной скорости обмена.

При асинхронной передаче каждому байту предшествует старт-бит, сигна­лизирующий приемнику о начале посылки, за которым следуют биты данных и, возможно, бит паритета (четности). Завершает посылку стоп-бит, гарантирующий паузу между посылками (рис. 13.2). Старт-бит следующего байта посылается в любой момент после стоп-бита, то есть между передачами возможны паузы произвольной длительности.

Рис. 13.2. Формат асинхронной передачи

Старт-бит, имеющий всегда строго определенное значение (логический 0), обеспечивает простой механизм синхронизации приемника по сигналу от передатчика. Подразумевается, что приемник и передатчик работают на одной скорости

Формат асинхронной посылки позволяет выявлять возможные ошибки передачи: ложный старт-бит, потерянный стоп-бит, ошибку паритета. Контроль формата позволяет обнаруживать обрыв линии: при этом принимаются логический нуль, который сначала трактуется как старт-бит и нулевые биты данных, потом срабатывает контроль стоп-бита.

Для асинхронного режима принят ряд стандартных скоростей обмена: 50, 75, 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19 200, 38 400, 57 600 и 115 200 бит/с. Иногда вместо единицы измерения «бит/с» используют «бод» (baud), но при рассмотрении двоичных передаваемых сигналов это некорректно.

В бодах принято измерять частоту изменения сигнала состояния линии, а при недвоичном способе кодирования в канале связи скорости передачи бит (бит/с) и изменения сигнала (бод) могут отличаться в несколько раз.

Количество бит данных может составлять 5, 6, 7 или 8 (5- и 6-битные форматы распространены незначительно). Количество стоп-бит может быть 1, 1,5 или 2 («полтора бита» означает только длительность стопового интервала).

Асинхронный режим является байт-ориентированным (символьно-ориентированным) — минимальная пересылаемая единица информации — байт (символ). В отличие от него синхронный режим (не поддерживаемый СОМ-портами) является бит-ориентированным — кадр, пересылаемый по нему, может иметь произвольное количество бит.
